一种印刷制版晒版机的制作方法

本实用新型涉及印刷制版设备领域，具体涉及一种印刷制版晒版机。

背景技术：

晒版机是印刷工序的主要设备之一，现有技术的晒版机主要包括光源部分、曝光部分、真空部分和机座，光源部分发光照射将曝光部分的软片晒到预涂感光版上，同时真空部分给曝光部分抽真空使软片和预涂感光版接触面不含空气，但是这种结构的晒版机在实际使用时存在曝光光强度不够，质量较差的问题，且在使用过程中，会有灰尘吸附至光源灯上或灯罩内侧，灰尘积累过多会影响光照的效果，同时，在光源灯长久时间一直处于工作中，容易使光源灯的温度过高，容易使光源灯发生损坏，影响使用寿命。

技术实现要素：

本实用新型的目的在于提供一种印刷制版晒版机，以解决现有技术中导致的上述多项缺陷。

一种印刷制版晒版机，包括机架、工作台、光源部、清洁装置和升降装置，所述工作台设于机架上部，所述工作台包括从下至上层叠设置的底层玻璃、软片和预涂感光版，所述光源部设于机架内部，所述光源部包括冷光灯管和灯罩，所述灯罩上设有出风口，所述清洁装置包括吹风机和进风管，所述进风管连接灯罩，所述升降装置设于机架左侧，所述升降装置包括固定架、液压升降杆和表层玻璃，所述表层玻璃固定于液压升降杆底端。

优选的，所述出风口均匀排布于灯罩边缘，所述吹风机设于机架左侧下端。

优选的，所述表层玻璃和底层玻璃均为钢化玻璃。

优选的，所述冷光灯管共设有三个，所述灯罩截面呈圆弧形。

优选的，所述机架底部正面设有玻璃门，所述机架内壁均涂覆有反光涂料。

本实用新型的有益效果：该种印刷制版晒版机，通过该种结构设计，操作人员可以操作升降装置，将液压升降杆下部的表层玻璃提起后，依次将软片和预涂感光版放置于底层玻璃上，然后操作升降装置将表层玻璃压紧，打开冷光灯管后，平行光照射在顶层玻璃与底层玻璃3之间的预涂感光版和软片上进行晒版曝光成像，晒版曝光成像结束后再操作升降杆移走表层玻璃，将预涂感光版取出即可，通过将冷光灯管设于机架内部可以获得更好得曝光效果，该晒版机还设有清洁装置，通过吹风机将分吹入灯罩内，可以避免灰尘堆积影响光照效果，提高晒版机寿命，值得推广，所述出风口均匀排布于灯罩边缘，所述吹风机设于机架左侧下端，通过均匀排布的出风口，可以形成冷光灯管周围的空气流动，避免长时间使用后灰尘堆积，影响曝光和寿命，所述表层玻璃和底层玻璃均为钢化玻璃，钢化玻璃强度高且寿命长，非常适用于晒版机使用，不容易损坏，所述冷光灯管共设有三个，所述灯罩截面呈圆弧形，通过圆弧形的灯罩可以在冷光灯管发光后形成平行光，对软片和预涂感光版形成均匀曝光，所述机架底部正面设有玻璃门，所述机架内壁均涂覆有反光涂料，通过玻璃门可以近距离观察晒版机内部结构和工作状态，通过内壁的反光涂料可以充分利用光的能量，提高曝光值。

附图说明

图1为本实用新型所述的一种印刷制版晒版机的结构示意图。

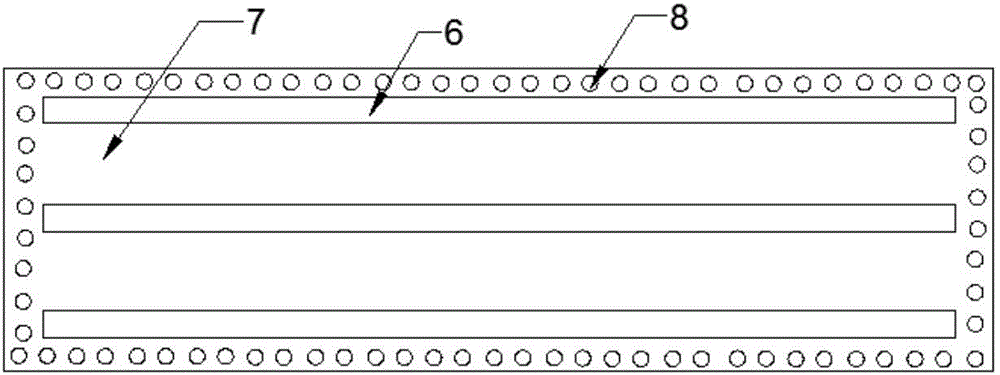

图2为本实用新型所述的一种印刷制版晒版机的光源部的俯视图。

其中：1—机架，2—工作台，3—底层玻璃，4—软片，5—预涂感光版，6—冷光灯管，7—灯罩。8—出风口，9—吹风机，10—进风管，11—固定架，12—液压升降杆，13—表层玻璃，14—玻璃门。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1和图2所示，一种印刷制版晒版机，包括机架1、工作台2、光源部、清洁装置和升降装置，所述工作台2设于机架1上部，所述工作台2包括从下至上层叠设置的底层玻璃3、软片4和预涂感光版5，所述光源部设于机架1内部，所述光源部包括冷光灯管6和灯罩7，所述灯罩7上设有出风口8，所述清洁装置包括吹风机9和进风管10，所述进风管10连接灯罩7，所述升降装置设于机架1左侧，所述升降装置包括固定架11、液压升降杆12和表层玻璃13，所述表层玻璃13固定于液压升降杆12底端。该种印刷制版晒版机，通过该种结构设计，操作人员可以操作升降装置，将液压升降杆12下部的表层玻璃13提起后，依次将软片4和预涂感光版5放置于底层玻璃3上，然后操作升降装置将表层玻璃13压紧，打开冷光灯管6后，平行光照射在表层玻璃13与底层3玻璃之间的预涂感光版5和软片4上进行晒版曝光成像，晒版曝光成像结束后再操作液压升降杆12移走表层玻璃13，将预涂感光版5取出即可，通过将冷光灯管6设于机架1内部可以获得更好得曝光效果，该晒版机还设有清洁装置，通过吹风机9将分吹入灯罩7内，可以避免灰尘堆积影响光照效果，提高晒版机寿命，值得推广。

在本实施例中，所述出风口8均匀排布于灯罩7边缘，所述吹风机9设于机架1左侧下端，通过均匀排布的出风口8，可以形成冷光灯管6周围的空气流动，避免长时间使用后灰尘堆积，影响曝光和寿命，所述表层玻璃13和底层玻璃3均为钢化玻璃，钢化玻璃强度高且寿命长，非常适用于晒版机使用，不容易损坏，所述冷光灯管6共设有三个，所述灯罩7截面呈圆弧形，通过圆弧形的灯罩7可以在冷光灯管6发光后形成平行光，对软片4和预涂感光版5形成均匀曝光，所述机架1底部正面设有玻璃门14，所述机架1内壁均涂覆有反光涂料，通过玻璃门14可以近距离观察晒版机内部结构和工作状态，通过内壁的反光涂料可以充分利用光的能量，提高曝光值。

基于上述，本实用新型通过表层玻璃将软片和预涂感光版压紧放置于底层玻璃上，通过平行光照射在顶层玻璃与底层玻璃之间的预涂感光版和软片上进行晒版曝光成像，通过将冷光灯管设于机架内部可以获得更好得曝光效果，该晒版机还设有清洁装置，可以避免灰尘堆积影响光照效果，提高晒版机寿命，值得推广。

由技术常识可知，本实用新型可以通过其它的不脱离其精神实质或必要特征的实施方案来实现。因此，上述公开的实施方案，就各方面而言，都只是举例说明，并不是仅有的。所有在本实用新型范围内或在等同于本实用新型的范围内的改变均被本实用新型包含。
