一种镜片染色装置的制作方法

本实用新型涉及染色设备技术领域，特别涉及一种镜片染色装置。

背景技术：

对于现有的镜片染色设备而言，其主要结构包括悬挂架、升降机构及染料池，染色时，将装有镜片的挂篮悬挂在悬挂架上，升降机构驱动悬挂架向下运动，使镜片浸染到染料池中，经过一定时间后，升降机构驱动悬挂架向上运动，使完成染色的镜片离开燃料池。采用上述染色方式存在的主要问题是，染色过程中镜片处于静止状态，染色均匀性差，染色效率低。

技术实现要素：

本实用新型的目的在于提供一种镜片染色装置，其能够提高染色均匀性和染色效率。

为实现上述目的，本实用新型采用以下技术方案：

一种镜片染色装置，包括染料池、电控箱、悬挂装置及风扇，所述电控箱位于染料池的上方，其内设有一电动推杆，所述电动推杆驱动所述悬挂装置上下运动，所述悬挂装置和风扇设于所述电控箱与染料池之间，所述悬挂装置包括基板、悬挂组件、动力组件及导向组件，所述基板的上侧连接所述电动推杆，其下侧设有一固定板，所述悬挂组件包括连接板、连接块及一组挂钩，所述连接块设于连接板上，所述挂钩的上部固定在所述连接板上，其下端形成有挂钩部，所述动力组件包括电机、转盘、第一连接轴、第二连接轴及连接杆，所述电机固定在所述固定板上，所述转盘与电机的输出轴相连，所述第一连接轴设有转盘上靠近边缘的位置，所述第二连接轴设于所述连接块上，所述连接杆的两端分别活动套设在所述第一连接轴和第二连接轴上，所述导向组件包括套筒及导向轴，所述套筒固定在所述基板上，所述导向轴的下端固定在所述连接板上，其上部活动穿设于所述套筒内。

优选地，所述连接板呈工字型，其包括连接部及两个安装部，两个安装部分别位于所述连接部的两侧，所述连接块以及导向轴的下端固定在所述连接部上，所述挂钩的上部固定在所述安装部上。

优选地，所述电控箱上设有显示面板及一组操作按钮。

优选地，所述电控箱上还设有报警指示灯。

采用上述技术方案后，本实用新型与背景技术相比，具有如下优点：

本实用新型能够实现镜片的动态浸染，染色过程中镜片与染料保持相对运动状态，能够确保染料与镜片充分接触，染色均匀性好，染色效率高。

附图说明

图1为本实用新型的结构示意图；

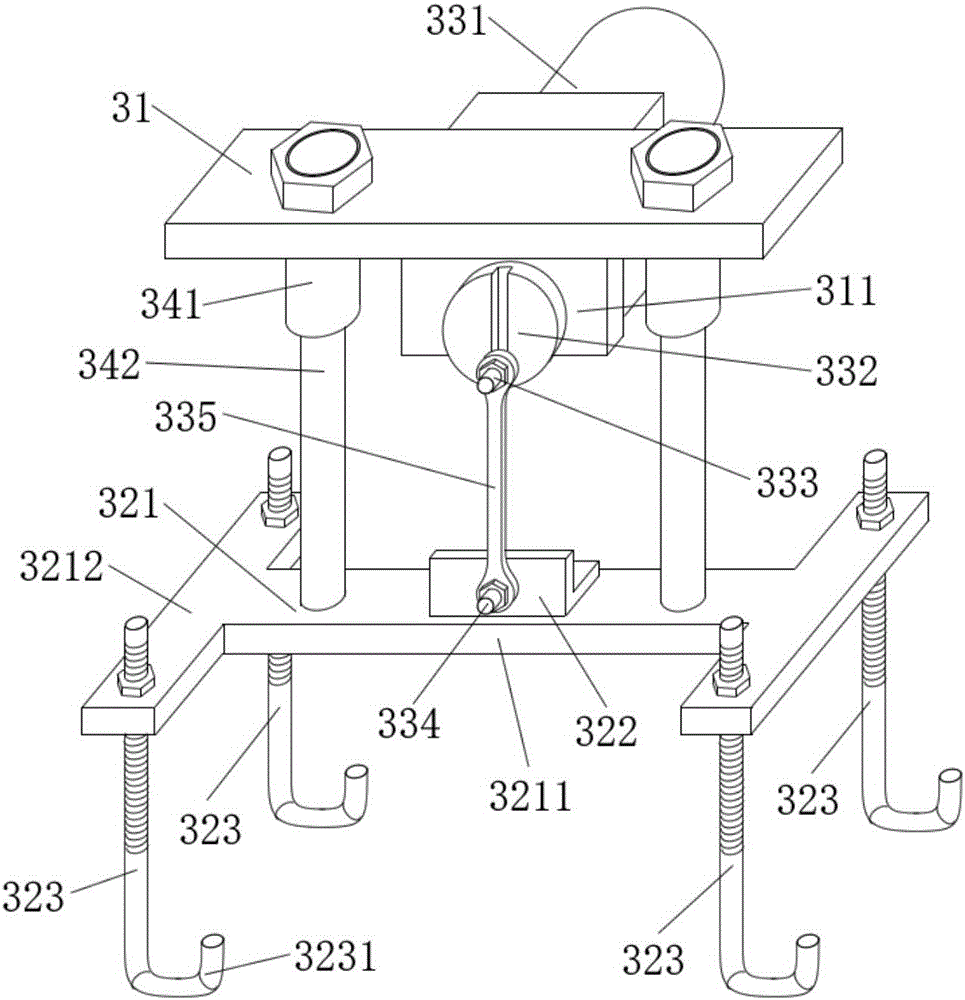

图2为本实用新型悬挂装置的结构示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

实施例

请参阅图1，本实用新型公开了一种镜片染色装置，包括染料池1、电控箱2、悬挂装置3及风扇4，其中：

参考图1所示，染料池1用于盛装染料，电控箱2位于染料池1的上方，悬挂装置3和风扇4设于电控箱2与染料池1之间。

电控箱2内设有一电动推杆(图中未示出)，电动推杆驱动悬挂装置3上下运动；电控箱2上设有显示面板21、一组操作按钮22以及报警指示灯23。

参考图2所示，悬挂装置3包括基板31、悬挂组件、动力组件及导向组件，其中：

基板31的上侧连接电动推杆，其下侧设有一固定板311。

悬挂组件包括连接板321、连接块322及一组挂钩323，连接块322设于连接板321上，挂钩323的上部固定在连接板321上，其下端形成有挂钩部3231。

动力组件包括电机331、转盘332、第一连接轴333、第二连接轴334及连接杆335，电机331固定在固定板311上，转盘332与电机331的输出轴相连，第一连接轴333设有转盘332上靠近边缘的位置，第二连接轴334设于连接块322上，连接杆335的两端分别活动套设在第一连接轴333和第二连接轴334上。

导向组件包括套筒341及导向轴342，套筒341固定在基板31上，导向轴342的下端固定在连接板321上，其上部活动穿设于套筒341内。

在本实施例中，连接板321呈工字型，其包括连接部3211及两个安装部3212，两个安装部3212分别位于连接部3211的两侧，连接块322以及导向轴342的下端固定在连接部3211上，挂钩323的上部固定在安装部3212上。

本实用新型的工作过程如下：

将装有镜片的镜片架悬挂在悬挂装置3的挂钩323上，操作人员通过对电控箱2上的操作按钮22进行操作，开始染色动作。电动推杆驱动悬挂装置3下移一定位置，使镜片浸入染料中；转盘332在电机331的驱动作用下转动，由于第一连接轴333与转盘332中心是偏心设置，第一连接轴333在转盘332的带动下沿圆周轨迹运动；当第一连接轴333出于不同的高度位置时，在连接杆335的带动以及导向组件的导向作用下，连接板321也处于不同的高度位置，进而实现挂钩323在竖直方向往复运动，悬挂在挂钩323上的镜片架和镜片就可以在染料池1中上下运动，实现动态浸染；浸染完成后，电动推杆驱动悬挂装置3上移到初始位置，静置一定时间经风扇4冷却后，操作人员取下镜片架。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求的保护范围为准。
