一种TFT‑LCD面板测试装置的制作方法

本实用新型涉及LCD面板测试技术领域，具体为一种TFT-LCD面板测试装置。

背景技术：

TFT-LCD即薄膜场效应晶体管-液晶显示器，是有源矩阵类型液晶显示器的一种，TFT-LCD是目前唯一在亮度、对比度、功耗、寿命、体积和重量等综合性能上全面赶上和超过CRT的显示器件，TFT-LCD制造商在TFT-LCD面板加工完成后，一般需要对其进行检测，传统的测试装置一般利用波形发生器产生TFT-LCD面板所需的电压方波，并将不同的电压波形通过探针加在预先在面板上留下的面板测试点上，从而来驱动TFT-LCD面板，分别通过按R、G、B按钮的组合键来实现所需的颜色，从而检测出TFT-LCD面板是否不良，但是在面板测试时，需要通过人为的方法将TFT-LCD面板安放在探针头上，这种方式可能使得TFT-LCD面板在取出过程中被探针刮伤，而使面板损坏。

技术实现要素：

针对以上问题，本实用新型提供了一种TFT-LCD面板测试装置，通过设置滑轮、拉绳和限位挡块等可以有效解决背景技术中的问题。

为实现上述目的，本实用新型提供如下技术方案：一种TFT-LCD面板测试装置，包括控制器、测试信号产生器、显示装置和测试模块，所述控制器分别与测试信号产生器、显示装置和测试模块连接，所述测试模块包括工作台、探针装置和TFT-LCD面板，所述探针装置设置在工作台上，所述探针装置包括探针基座和探针头，所述探针头设置在探针基座上，所述探针头的上面安装有限位挡块和探针，所述探针头的上方安装有横杆，所述横杆的上方安装有滑轮和拉绳，所述横杆与纵杆连接，所述探针装置的左边安装有TFT-LCD面板，所述TFT-LCD面板上包含有触摸测试端口、薄膜晶体管阵列基板和彩色滤光片基板。

作为本实用新型一种优选的技术方案，所述拉绳的一端与探针装置的探针头连接，该拉绳的另一端与限位挡块连接。

作为本实用新型一种优选的技术方案，所述控制器向所述测试模块的触摸测试端口发送第三测试信号。

作为本实用新型一种优选的技术方案，所述触摸测试端口设置在彩色滤光片基板上。

作为本实用新型一种优选的技术方案，所述测试信号发生器上设置有用于切换画面的画面按键组。

作为本实用新型一种优选的技术方案，所述探针头上安装有多个探针，横杆的上方安装有多个滑轮。

与现有技术相比，本实用新型的有益效果是：该一种TFT-LCD面板测试装置，通过设置滑轮、拉绳，使之连接于限位挡块和探针装置之间，使得在测试开始或结束时，探针装置在移动的过程中带动探针和TFT-LCD面板接触或分离，而滑轮带动限位挡块运动，可以固定住TFT-LCD面板的位置，从而避免TFT-LCD面板在测试时被探针刮伤，该装置结构简单，方便使用。

附图说明

图1为本实用新型结构示意图；

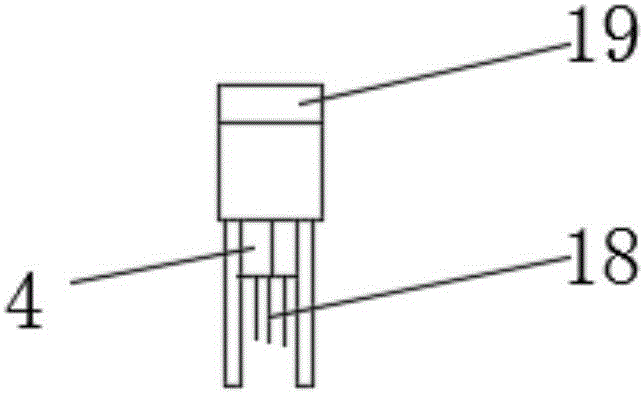

图2为本实用新型探针头结构示意图。

图中：1-控制器；2-测试信号产生器；3-显示装置；4-探针头；5-彩色滤光片基板；6-触摸测试端口；7-薄膜晶体管阵列基板；8-测试模块；9-纵杆；10-滑轮；11-拉绳；12-横杆；13-工作台；14-TFT-LCD面板；15-探针装置；16-限位件；17-探针基座；18-探针；19-限位挡块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

请参阅图1、图2，本实用新型提供一种技术方案：一种TFT-LCD面板测试装置，包括控制器1、测试信号产生器2、显示装置3和测试模块8，所述控制器1分别与测试信号产生器2、显示装置3和测试模块8连接，所述测试模块8包括工作台13、探针装置15和TFT-LCD面板14，所述探针装置15设置在工作台13上，所述探针装置包括探针基座17和探针头4，所述探针头4设置在探针基座17上，所述探针头4的上面安装有限位挡块19和探针18，所述探针头的上方安装有横杆12，所述横杆12的上方安装有滑轮10和拉绳11，所述横杆12与纵杆9连接，所述探针装置15的左边安装有TFT-LCD面板14，所述TFT-LCD面板14上包含有触摸测试端口6、薄膜晶体管阵列基板7和彩色滤光片基板5。

本实用新型的工作原理：使用时，开启测试信号发生器2，此时测试信号发生器2向控制器1提供工作所需的电压，控制器1接收测试信号发生器2提供的工作电压后开始工作，控制器1向测试模块8中的触摸测试端口6发送测试信号，测试模块8就开始对TFT-LCD面板14进行测试，TFT-LCD面板14放置在工作台13上，并被水平推进检测区域内，在TFT-LCD面板14进入检测区域时，TFT-LCD面板14沿着限位挡块19与工作台13之间的间隙继续移动，直至被完全放置在检测区域内，此时探针头4位于TFT-LCD面板14的上方，接着探针头4上的限位件16开始工作，限位挡块19在拉绳11的作用下朝向检测区域移动，使限位挡块19对TFT-LCD面板14起阻挡作用，TFT-LCD面板14在限位挡块19的阻止下无法被取出，从而避免探针18刮伤面板，接着测试模块8开始对TFT-LCD面板14进行测试，该测试信号经过TFT-LCD面板14后再度输出至控制器1，控制器1根据输出的信号判定测试结果，并将测试结果送到显示装置3上显示。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
