光纤分配装置的制作方法

本发明的实施方式属于光纤接入技术领域，特别涉及一种光纤分配装置。

背景技术：

光纤分配装置，作为一种用于将一条光缆拆分成多根光纤进行数据传输的设备，已被广泛引用于各种领域，由于现有的光分配装置如图1所示，主要由上盖101、下盖102、环形橡胶圈104、固定板103、适配器108构成。其中，上盖101和下盖102构成整个光纤分配装置的壳体，用于收纳穿过壳体的光缆，而环形橡胶圈104设置在壳体内，以对从光缆中分离出来的光纤进行盘绕，同时固定板103设置在下盖102内用于盖住环形橡胶圈104，并且固定板103上还具有用于容纳适配器108的腔体，使得适配器108可直接设置在固定板103的腔体内实现固定。当从光缆中分离出的光纤在绕过环形密封圈104和固定板103后，可通过在光钎端部设置一连接器接入适配器108的其中一个信号端口，然后通过在适配器108的另一个信号端口接入连接器105，以实现外部光纤与光缆中部分光纤的电性导通。

然而发明人发现，光缆中的部分光纤在壳体内分离时，由于需要绕过环形橡胶圈104以及盖板103后才能进入适配器108内，这样不但会增加光缆中光纤的分离难度和接入适配器的难度。而且，如图1所示，不难发现，由于适配器108和连接器105均是设置在固定板103的腔体内，并且通过盖板106对腔体进行封闭，因此导致连接器105无法从固定板103的腔体内分离，而在接线时，为了能够外部光纤通过连接器105顺利接入适配器108中，就需要将整个光纤分配装置完全拆掉，才能实现连接器105的安装，这样就极大的增加了外部光纤接入的难度。

技术实现要素：

本发明实施方式的目的在于提供一种光纤分配装置，可使得光缆中的部分光纤在分离后，可方便光纤通过连接器接入适配器内，同时还能够在接线时，避免对光分配装置进行拆卸，从而方便了外部光纤的接入。

为解决上述技术问题，本发明的实施方式提供了一种光纤分配装置，包含：

分配盒，用于被光缆穿过，且所述光缆包含若干根光纤；

适配器，至少有部分设置在所述分配盒内；所述适配器包含暴露于所述分配盒内的第一信号端口和暴露于所述分配盒外的第二信号端口；

其中，所述第一信号端口和所述第二信号端口均用于接入光纤连接器，且所述光缆中的部分光纤用于从所述分配盒的内部分离，且从所述光缆中分离出的部分所述光纤用于与接入所述第一信号端口内的所述光纤连接器固定连接。

本发明的实施方式相对于现有技术而言，由于整个光纤分配装置是由分配盒和适配器构成，并且适配器至少有部分是直接固设在分配盒内，且包含一个暴露于分配盒内的第一信号端口，同时光缆在穿过分配盒时，光缆的部分光纤是从分配盒内直接分离，且该部分光纤的端部安装的光纤连接器由于是直接接入适配器的第一信号端口，从而使得光缆的部分光纤从分离到通过连接器接入适配器的过程变得非常简单，避免了光纤绕线所带来的复杂操作。同时，由于适配器还包含一个暴露于分配盒外的第二信号端口，使得外部光纤可直接通过光纤连接器接入适配器的第二信号端口，通过第二信号端口直接对光纤连接器进行固定，从而避免了外部光纤在接入时，需要将整个光纤分配装置拆掉所带来的困扰，方便了外部光纤的接入。

进一步的，所述分配盒上开设用于被所述光缆穿入的进口，用于被所述光缆穿出的出口。

进一步的，所述进口和所述出口分别在所述分配盒上相对设置。使得光缆可处于竖直状态穿过分配盒，以保证光纤在分配盒内分离时可以较为自然的形态通过光纤连接器接入适配器的第一信号端口中，避免从光缆中分离出的部分光纤出现折断现象。

进一步的，所述光纤分配装置还包含：

第一固定件，设置在所述分配盒的进口处，用于固定其中一根光缆；

第二固定件，设置在所述分配盒的出口处，用于固定另一根光缆。

通过第一固定件和第二固定件可实现对光缆的固定，以保证位于分配盒内的光缆部分可始终处于固定的形态，避免光缆出现扭转、折弯等现象，从而可对从光缆中分离出的光纤进行有效保护，避免光纤因光缆扭转或折弯而发生折断。

进一步的，所述第一固定件和所述第二固定件均为卡箍。从而使得光缆的固定更为方便。

进一步的，所述适配器完全设置于所述分配盒内，且所述适配器的第二信号端口与所述分配盒的侧壁处于同一平面。由于适配器是完全设置在分配盒内，通过分配盒可对适配器进行有效保护，避免外部环境对适配器造成侵蚀。

进一步的，所述适配器设有n个，且所述n为大于1的自然数。从而使得整个光纤分配装置可同时实现多根外部光纤的接入，使得一根光缆可实现多组数据的输送。

进一步的，所述光缆还包含：

套管，包覆在若干根光纤外，且所述套管在所述分配盒的内部破开；

其中，所述光缆中的部分所述光纤用于从所述套管的破开处分离抽出。通过套管可对光缆进行保护，防止外界环境直接对光缆造成侵蚀。

进一步的，所述光纤分配装置还包含：

内壳，设置在所述分配盒内，用于容纳所述适配器；

其中，所述内壳具有暴露于所述分配盒外的开口和与所述开口相对设置的联系孔，且所述开口用于所述适配器的嵌入，并与所述适配器的第二信号端口同侧设置；所述联系孔用于被所述光纤连接器穿过，并与所述适配器的第一信号端口同侧设置。通过在分配盒内增加内壳对适配器进行固定，可将适配器独立于分配盒外，使得部分光纤从光缆中分离后在分配盒内的走线可更为合理，同时通过内壳对适配器的保护，可保证适配器与光缆相互之间不会产生电磁干扰，可进一步提高数据在传输时的稳定性。

进一步的，所述适配器用于从所述开口嵌入所述内壳内后，与所述内壳紧密配合。在方便对适配器进行固定和定位的同时，还使得整个分配盒具有一定的防水性能，避免水汽从内壳与适配器的结合处进入分配盒内，对光缆造成侵蚀。

附图说明

一个或多个实施方式通过与之对应的附图中的图片进行示例性说明，这些示例性说明并不构成对实施方式的限定，附图中具有相同参考数字标号的元件表示为类似的元件，除非有特别申明，附图中的图不构成比例限制。

图1为现有技术的光纤分配装置的结构示意图；

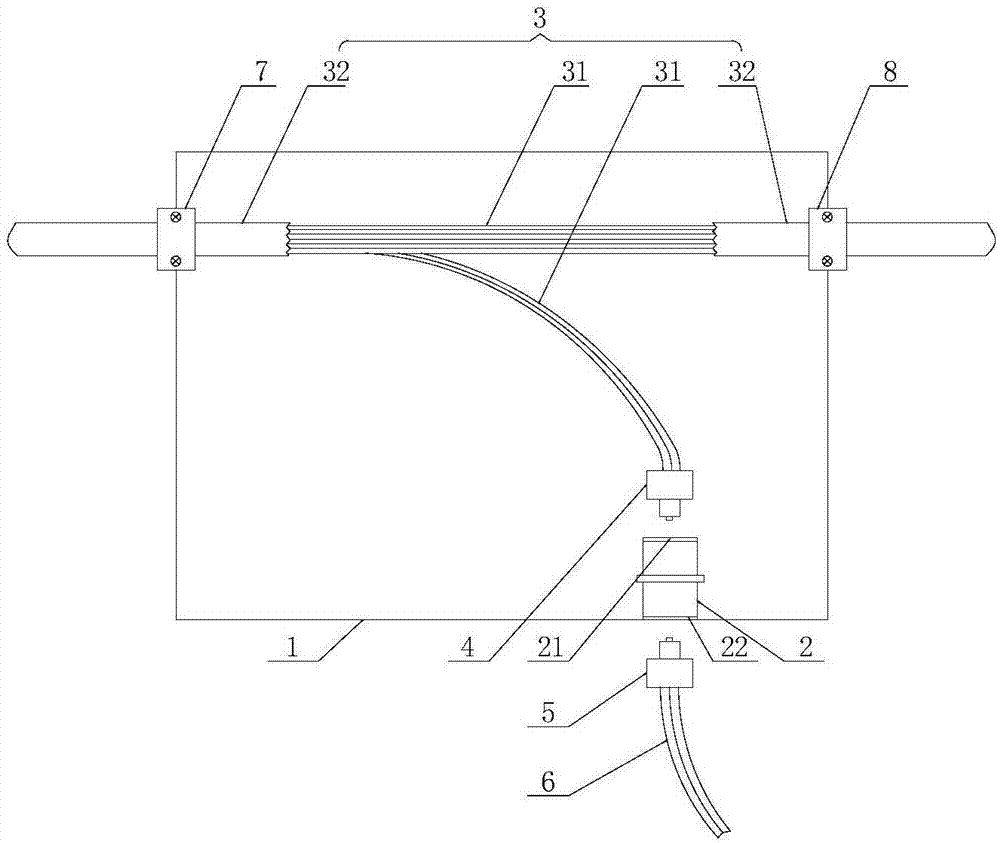

图2为本发明第一实施方式的光纤分配装置的结构示意图；

图3为本发明第二实施方式的光纤分配装置的结构示意图；

图4为本发明第三实施方式的光纤分配装置的结构示意图。

参见附图1，101为上盖；102为下盖；103为固定板；104为环形橡胶圈；105为连接器；106为盖板；108为适配器；

参见图2至图4；1为分配盒；2为适配器；21为第一信号端口；22为第二信号端口；3为光缆；31为光纤；32为套管；4、5为光纤连接器；6为外部光纤；7为第一固定件、8为第二固定件；9为内壳；91为开口；92为联系孔。

具体实施方式

为使本发明实施方式的目的、技术方案和优点更加清楚，下面将结合附图对本发明的各实施方式进行详细的阐述。然而，本领域的普通技术人员可以理解，在本发明各实施方式中，为了使读者更好地理解本申请而提出了许多技术细节。但是，即使没有这些技术细节和基于以下各实施方式的种种变化和修改，也可以实现本申请所要求保护的技术方案。

本发明的第一实施方式涉及一种光纤分配装置，如图2所示，主要由分配盒1和适配器2构成。其中，分配盒1用于被由多根光纤31构成的光缆3穿过，而适配器2至少有部分设置在分配盒1内，且适配器2包含暴露于分配盒1内的第一信号端口21和暴露于分配盒1外的第二信号端口22。

其中，第一信号端口21和第二信号端口22均用于接入光纤连接器，且光缆3中的部分光纤31用于从分配盒1的内部分离，且该部分光纤31用于与接入第一信号端口21内的光纤连接器4固定连接，而用于接入第二信号端口22内的光纤连接器5用于与外部光纤6固定连接。

通过上述内容不难发现，由于整个光纤分配装置是由分配盒1和适配器2构成，并且适配器2至少有部分是直接固设在分配盒1内，且包含一个暴露于分配盒1内的第一信号端口21，同时光缆3在穿过分配盒1时，光缆3的部分光纤31是从分配盒1内直接分离，且该部分光纤31的端部在固设光纤连接器4后由于是直接接入适配器2的第一信号端口21中，从而使得光缆3的部分光纤31从分离到通过光纤连接器4接入适配器2的过程变得非常简单，避免了光纤31绕线所带来的复杂操作。同时，由于适配器2还包含一个暴露于分配盒2外的第二信号端口22，从而使得外部光纤6可直接通过光纤连接器5接入适配器2的第二信号端口22，通过第二信号端口22直接对光纤连接器5进行固定，从而避免了外部光纤6在接入时，需要将整个光纤分配装置拆掉所带来的困扰，方便了外部光纤6的接入。

具体的说，在本实施方式中，分配盒1上开设用于被光缆3穿入的进口(图中未标示)，用于被光缆3穿出的出口(图中未标示)。同时，为了满足电缆3的布线要求，进口和出口可分别开设在分配盒1任意的两侧，而在本实施方式中，如图2所示，进口11和出口12分别在分配盒1上相对设置，从而使得光缆3可处于竖直状态穿过分配盒1，以保证光纤31在分配盒1内分离时可以较为自然的形态通过光纤连接器4接入适配器2的第一信号端口21中，因而避免了光缆3因受到较大应力而出现内部光纤31折弯或折断现象的发生。同时，需要说明的是，在本实施方式中，光纤31与光纤连接器4之间以及外部光纤6与光纤连接器5之间均可采用热熔的方式进行固定。当然，在实际应用的过程中，光纤31与光纤连接器4之间以及外部光纤6与光纤连接器5之间也可采用其他有效的方式进行固定。

同时，为了能够对适配器2进行更好的保护，在本实施方式中，如图2所示，适配器2可完全设置于分配盒1内，并当适配器2在分配盒1中固定后，该适配器2的第二信号端口22应与分配盒1的侧壁处于同一平面，因此在实际的使用过程中，分配盒2不会对光纤连接器5的接入造成干涉，同时通过分配盒1自身还可对适配器2起到更好的保护作用，避免适配器2的第二信号端口因暴露于分配盒1的外部而被外部环境侵蚀，从而造成适配器2的损坏。

另外，如图2所示，本实施方式的光纤分配装置还包含：设置在分配盒1的进口处的第一固定件7、设置在分配盒1的出口处的第二固定件8，并且第一固定件7和第二固定件8用于对光缆3进行固定。通过第一固定件7和第二固定件8对光缆3进行固定，可保证位于分配盒1内的光缆3的部分可始终处于固定的形态，避免在布线时光缆3出现扭转、折弯等现象，从而可对从光缆3中分离出的光纤31进行有效保护，避免光纤31因光缆3的扭转或折弯而发生折断。

并且，值得一提的是，在本实施方式中，如图2所示，第一固定件7和第二固定件8采用的是卡箍，通过卡箍实现对光缆3的抱紧，从而实现对光缆3的固定。

另外，为了进一步提高对光缆3的保护性能，如图2所示，在本实施方式中，光缆3还包含一根包覆在若干根光纤31外的套管32，并且该套管32用于从分配盒1的内部破开，使得光缆3中的部分光纤31可从该破开处有效分离抽出，以实现与光纤连接器4的连接固定。由此不难发现，通过在若干根光纤31外套设套管32可对光缆进行保护，防止外界环境直接对光缆3造成侵蚀。并且，需要说明的是，在本实施方式中，套管32为柔性套管32，例如可采用橡胶套管、硅胶套管、塑胶套管等，通过柔性套管可使得光缆3在分配盒1内可以以各种形态进行弯曲，从而可在对光纤31进行有效保护的同时，还能进一步满足光缆3在分配盒1内的布线要求，进一步提高了分配盒1内的空间利用率。

本发明的第二实施方式涉及一种光纤分配装置，第二实施方式是在第一实施方式的基础上作了进一步改进，其主要改进在于：如图3所示，在本实施方式中，适配器2设有多个，并且多个适配器2均分布在分配盒1的同一侧，从而使得整个电缆3可从分配盒1中分离出多组光线，以接入不同的适配器2的第一信号端口21中，从而使得整个光纤分配装置可同时实现多根外部光纤6的接入，使得一根光缆3可同时实现多组数据的传输。

需要说明的是，在本实施方式中，多个适配器2仅以分布在分配盒1的同一侧为例进行说明，而在实际的应用过程中，多个适配器2也可根据布线的要求，在分配盒1的各侧壁上随意分布。

本发明的第三实施方式涉及一种光纤分配装置，第三实施方式是在第一实施方式的基础上作了进一步改进，其主要改进在于：如图4所示，本实施方式的光纤分配装置还包含：设置在分配盒1内的内壳9，且该内壳9用于容纳并固定适配器2。

具体的说，如图4所示，内壳9具有暴露于分配盒1外的开口91和与开口91相对设置的联系孔92，且开口91用于适配器2嵌入内壳9中，同时当适配器2嵌入内壳9后，该开口91与适配器2的第二信号端口22同侧设置，以方便外部光纤6上的光纤连接器5接入适配器2的第二信号端口22中，而联系孔92与适配器2的第一信号端口91同侧设置，并且该联系孔92用于被光纤31上的光纤连接器4穿过，使得光线连接器4可顺利的接入至适配器2的第一信号端口21中。

通过上述内容不难发现，由于分配盒1内增设有内壳9对适配器进行固定，从而可将适配器2独立于分配盒1外，使得部分光纤31从光缆3中分离后在分配盒1内的走线可变得更为合理，同时通过内壳9对适配器2的保护，可保证适配器2与光缆3相互之间不会产生电磁干扰，可进一步提高数据在传输时的稳定性。

另外，作为优选的方案，在本实施方式中，如图4所示，当适配器2从内壳9的开口嵌入内壳9内后，该适配器2与内壳9紧密配合，通过适配器2与内壳9的紧密配合，可在方便对适配器2进行固定和定位的同时，还使得整个分配盒1具有一定的防水性能，避免水汽从内壳9与适配器2的结合处进入分配盒1内，对光缆3造成侵蚀。

本领域的普通技术人员可以理解，上述各实施方式是实现本发明的具体实施方式，而在实际应用中，可以在形式上和细节上对其作各种改变，而不偏离本发明的精神和范围。
