一种用于照明装置的反射器以及照明装置的制作方法

本发明涉及照明灯具技术领域，特别是涉及一种用于照明装置的反射器以及照明装置。

背景技术：

随着照明灯具技术的快速发展，市场上出现了多种多样的照明装置。目前，市场上展现出的灯具一般都包括外壳、光源、反射器、扩散板等。但是随着科技的不断进步，在照明设计中，对灯具的光效和装饰度的要求越来越高。现有的照明装置所提供的光源种类少，光线单调，并且反射器结构单一，营造出的灯光效果少，达不到装饰需要，满足不了用户需求。

因此，现在亟需一种能够营造出不同灯光效果进而达到装饰需要的照明装置。

技术实现要素：

鉴于上述问题，提出了本发明以便提供一种克服上述问题或者至少部分地解决上述问题的用于照明装置的反射器以及照明装置。

依据本发明的一个方面，提供了一种用于照明装置的反射器，其特征在于，包括：

第一反射区，用于处理主照明的光线；

围设所述第一反射区设置的第二反射区，用于处理辅助照明的光线，第二反射区与所述第一反射区形状不同使得所述第二反射区能够使光线透射出从照明装置外部能够看到的图案。

可选地，所述第一反射区和第二反射区一体成型。

可选地，所述第一反射区包括一环形反射壁，所述第一反射区和第二反射区由所述环形反射壁区隔开。

可选地，所述第二反射区分割为多个子反射区。

可选地，所述第一反射区为圆形时，所述第二反射区根据直径不同分为多层，每层再次被分割为多个子反射区。

可选地，每一子反射区自反射器底部延伸至反射器顶部。

可选地，所述主照明的光线由主发光源提供，所述辅助照明的光线由侧发光源提供；所述侧发光源包括多个子侧发光源，所述每一子反射区内的子侧发光源数量大于等于零。

可选地，各子侧发光源的亮度和/或色彩相同或不同。

可选地，所述多个子反射区对称分布。

依据本发明的另一个方面，提供了一种照明装置，其特征在于，包括：

壳体；

收容于所述壳体内的至少两组发光源；

收容于所述壳体内的反射器，包括对其中一组发光源的入射光进行光学配置的第一反射区，以及围设所述第一反射区设置的第二反射区，其中第二反射区接收另一组发光源的入射光并对其进行光学配置。

可选地，所述至少两组发光源包括中心区域的主发光源和边缘区域的侧发光源；

所述第一反射区对所述主发光源进行光学配置；

所述第二反射区对所述侧发光源进行光学配置。

可选地，所述第二反射区与所述第一反射区形状不同使得所述第二反射区能够使光线透射出从照明装置外部能够看到的图案。

可选地，所述第二反射区分割为多个子反射区。

可选地，所述第一反射区为圆形时，所述第二反射区根据直径不同分为多层，每层再次被分割为多个子反射区。

可选地，每一子反射区自反射器底部延伸至反射器顶部。

可选地，所述侧发光源包括多个子侧发光源，所述每一子反射区内的子侧发光源数量大于等于零。

可选地，各子侧发光源的亮度和/或色彩相同或不同。

可选地，所述多个子反射区对称分布。

可选地，所述两组发光源的亮度和/或色彩相同或不同。

可选地，所述照明装置还包括：

收容于所述壳体内、为所述至少两组发光源供电的电源。

可选地，第一组发光源与第二组发光源位于光源板的同一平面上。

本发明实施例中，照明装置包括壳体，还包括收容于壳体内至少两组发光源，该照明装置增加了光源的种类，可以通过变换光源的亮度和/或颜色等因素营造不同的灯光效果。同时，对收容于壳体内的反射器做了改进，该反射器包括第一反射区和第二反射区。第一反射区用于处理主照明的光线，第二反射区围设上述第一反射区设置，用于处理辅助照明的光线，第二反射区与第一反射区形状不同，使得第二反射区能够使光线透射出图案并从照明装置外部能够明显看出。该照明装置通过对反射器的进一步改进，可以实现灯光效果多样化的目的。采用本发明实施例提供的照明装置，既可以保留中心白色为主发光区，又可以通过变换边缘区域的对称排布，达到不同的装饰效果，同时，通过光源的亮度明暗，彩色搭配实现差异化，营造出不同的效果，提升用户的视觉体验，满足用户需求。

上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段，而可依照说明书的内容予以实施，并且为了让本发明的上述和其它目的、特征和优点能够更明显易懂，以下特举本发明的具体实施方式。

根据下文结合附图对本发明具体实施例的详细描述，本领域技术人员将会更加明了本发明的上述以及其他目的、优点和特征。

附图说明

通过阅读下文优选实施方式的详细描述，各种其他的优点和益处对于本领域普通技术人员将变得清楚明了。附图仅用于示出优选实施方式的目的，而并不认为是对本发明的限制。而且在整个附图中，用相同的参考符号表示相同的部件。在附图中：

图1是根据本发明一个实施例的照明装置的结构示意图；

图2是根据本发明一个实施例的照明装置集成平面示意图；

图3是根据本发明一个实施例的在单白光情景下各光源的效果示意图；

图4是根据本发明一个实施例的在单白光情景下不同光源自由组合的效果示意图；

图5是根据本发明一个实施例的在单白光情景下利用明与暗的对比，营造出的不同灯光效果示意图；

图6是根据本发明一个实施例的以花瓣为原型展开的光源效果系列示意图；

图7是根据本发明一个实施例的以旋转风车为原型展开的光源效果系列示意图；

图8是根据本发明一个实施例的以向日葵为原型展开的光源效果系列示意图；

图9是根据本发明一个实施例的以钻石为原型展开的光源效果系列示意图；

图10是根据本发明一个实施例的在单白光情景下利用明与暗的对比，营造不同灯光效果的另一个示意图；以及

图11是根据本发明一个实施例的模组化反射器示意图。

具体实施方式

下面将参照附图更详细地描述本公开的示例性实施例。虽然附图中显示了本公开的示例性实施例，然而应当理解，可以以各种形式实现本公开而不应被这里阐述的实施例所限制。相反，提供这些实施例是为了能够更透彻地理解本公开，并且能够将本公开的范围完整的传达给本领域的技术人员。

为解决上述技术问题，本发明实施例提供了一种照明装置，可用于家庭灯具的使用，也可用于电影院、咖啡厅、广场、商场等灯具的使用。

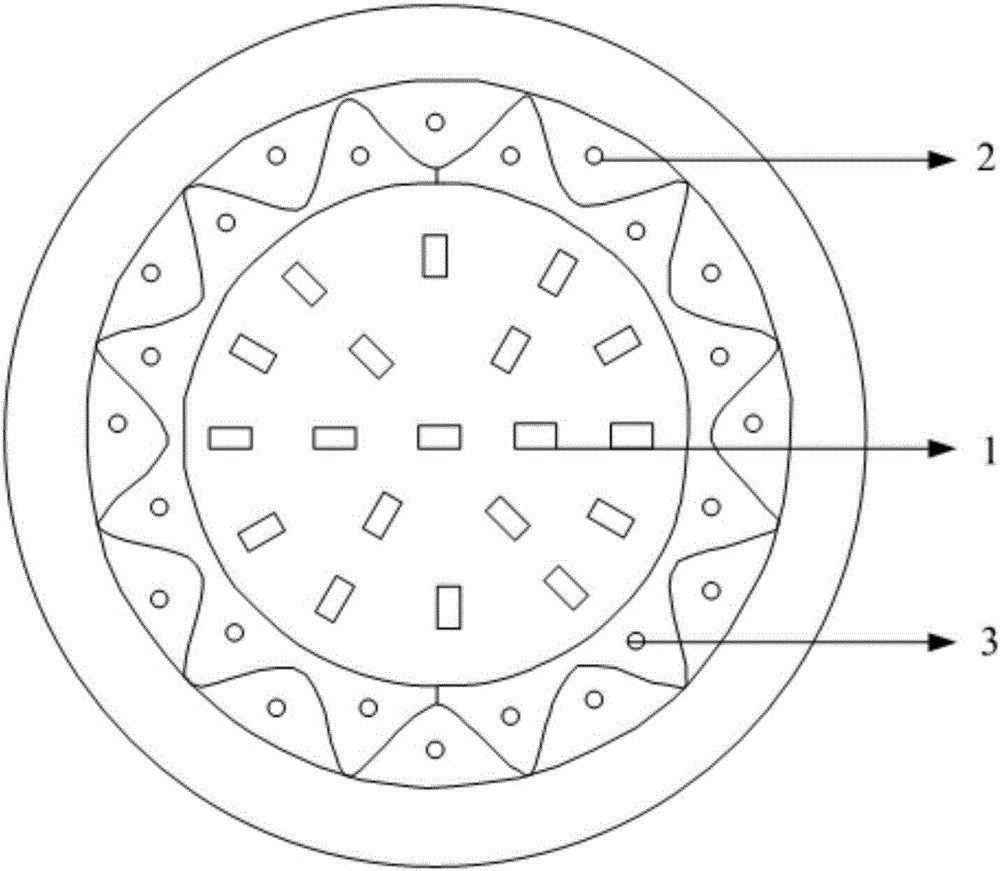

图1示出了根据本发明一个实施例的照明装置的结构示意图。如图1所示，该照明装置包括壳体100，发光源LED(Light-Emitting Diode，发光二极管)200，反射器300和扩散板400。本发明实施例收容于壳体内至少两组发光源，图2示出了根据本发明一个实施例的照明装置集成平面示意图，如图2所示，LED200包括光源1、光源2和光源3。其中，光源1为主照明发光源，光源2和光源3为辅助照明发光源。该至少两组发光源的亮度和/或色彩相同或不同，且该至少两组发光源位于光源板的同一平面上。采用本发明实施例，可以通过变换各光源的亮度和/或颜色等因素营造出不同的灯光效果。收容于壳体内的反射器300，包括两个反射区，分别为第一反射区310和第二反射区320(参见图1)。第一反射区310用于处理主照明(光源1)的光线，第二反射区320围设上述第一发射区310设置，用于处理辅助照明(光源2、3)的光线。第二反射区320与第一反射区310形状不同使得第二反射区320能够使光线透射出从照明装置外部能够看到的图案。第一反射区310和第二反射区320一体成型。其中第一反射区310包括一环形反射壁311，该环形反射壁311将第一反射区310和第二反射区320隔开。该照明装置通过对反射器的进一步改进，可以实现灯光效果多样化的目的。

在本发明实施例所提供的至少两组发光源中，包括中心区域的主发光源和边缘区域的侧发光源。在本发明实施例中光源1为主发光源，光源2和光源3为侧发光源。第一组发光源与第二组发光源位于光源板的同一平面上。图3示出的是根据本发明一个实施例的在单白光情景下各光源的效果示意图。如图3所示，从左至右分别为光源1、光源2、光源3的效果示意图，其中，光源1为中心区域的主发光源，光源2和光源3分别为边缘区域的不同的侧发光源。进一步，为了营造出不同的灯光效果，可以将上述各光源进行自由组合。图4示出的是根据本发明一个实施例的在单白光情景下不同光源自由组合的效果示意图。如图4所示，光源2、3的组合将边缘区域照亮，中心区域无变化。光源1、2的组合将中心区域和部分边缘区域照亮。光源1、3的组合同样能够将中心区域和部分边缘区域照亮，但是其所营造出的效果与光源1、2组合营造出的效果有很大差别。此外，还可以将光源1、2、3组合在一起，此时，中心区域和边缘区域都会被照亮。采用本发明实施例提供的照明装置，还可以通过在边缘区域换上不同的情景彩光，进而营造更多的灯光效果，以达到装饰目的，满足用户需求。

本发明所提供的照明装置，除了增加了光源的种类之外，更进一步地对照明装置中的反射器做了改进。本发明实施例的反射器包括两个反射区，第一反射区310和第二反射区320。第一反射区310能够对主发光源进行光学配置(例如对光源进行反射、折射、衍射等)，第二反射区320能够对侧光源进行光学配置。其中，反射器的第二反射区320又可以分割为多个子反射区。具体地，在第一反射区310为圆形时，可以将第二反射区320根据直径不同分为多层，每一层再次被分割为多个子反射区。每一子反射区自反射器底部延伸至反射器顶部。这样一来，对不同的反射区做出相应的改动，便会出现多种不同的灯光效果，更好地实现了装饰目的。同样地，侧发光源又包括多个子侧发光源，各子侧发光源的亮度和/或色彩相同或不同，并且每一子反射区内的子侧发光源数量大于等于零。。采用本发明实施例，可以通过变换各子侧光源的亮度和/或颜色等因素营造出不同的灯光效果。具体地，可以保持各子侧光源颜色不变，只改变各子侧光源的亮度。图5示出的是根据本发明一个实施例的在单白光情景下利用明与暗的对比，营造出的不同灯光效果示意图。如图5所示，左边图案中，从中心区域的主发光源到边缘区域的侧发光源，采用了光源亮度由明到暗再到明的方式来展现。右边图案中，从中心区域的主发光源到边缘区域的侧发光源，采用了光源亮度由明逐渐变暗的方式来展现。两个图案仅仅对光源的亮度作了调整，达到的灯光效果便有很大区别。同样地，还可以通过保持各子侧光源亮度不变，只改变各子侧光源的颜色，或者对各子侧光源的亮度和颜色同时进行修改，以营造出不同的灯光效果。

在一个优选的实施例中，多个子反射区可以采用对称方式分布，可以营造出既美观又大气的灯光氛围，能够达到很好的装饰效果。同时，采用本发明实施例提供的照明装置，不仅可以对光源做出调整，还可以对反射器做出改动，以展现更多的灯光效果，更好地满足用户需求。具体地，图6示出的是根据本发明一个实施例的以花瓣为原型展开的光源效果系列示意图。图7示出的是根据本发明一个实施例的以旋转风车为原型展开的光源效果系列示意图。图8示出的是根据本发明一个实施例的以向日葵为原型展开的光源效果系列示意图。图9示出的是根据本发明一个实施例的以钻石为原型展开的光源效果系列示意图。如图6-9所示，这些不同的光源效果都是在单白光情景下，对光源亮度做不同的设置，同时设置不同的反射器来达到的。

此外，在实际生活中，还可以通过改变光源的颜色实现更多的灯光效果。更多地，图10示出的是根据本发明一个实施例的在单白光情景下利用明与暗的对比，营造出不同灯光效果的另一个示意图。如图10所示，前三个图案采用的是同一个以旋转风车为原型而展开的反射器模型，后两个图案采用的是同一个以钻石为原型而展开的反射器模型，但是采用相同的反射器模型营造出的效果却相差很多。由此表明，光源明与暗的结合，互相应托，缺一不可，并且有时亮度越暗越令人印象深刻。因此，在本发明实施例中，对光源亮度的调节也是一个非常重要的环节。此外，图11示出的是根据本发明一个实施例的模组化反射器示意图。如图11所示，用户可以根据自己的需要及喜好选择不同的反射器。同时，本发明实施例所提供附图中出现的不同深浅可以表示不同的亮暗，还可以表示不同的颜色，用户可以在此反射器的基础上通过对光源颜色和/或亮度进行设置，以营造出不同的灯光效果。

本发明实施例所提供的照明装置，还包括供电电源，可以根据灯具的实际尺寸再看是否需要内置。采用本发明实施例提供的照明装置，不仅增加了光源的种类，同时还对反射器做了进一步的改进，在一个反射单元内部又划分出多个子反射单元，既可以保留中心白色为主发光区，又可以通过变换边缘区域的对称排布，达到不同的装饰效果，同时，还可以通过光源的亮度明暗，彩色搭配实现差异化，营造出不同的效果，提升用户的视觉体验，满足用户需求。
