一种夜读发光装置的制作方法

本实用新型属于夜读照明装置技术领域，具体涉及一种夜读发光装置。

背景技术：

目前，在寝室等公共场所夜晚学习过程中，开灯学习通常会影响其他人的休息，即使使用台灯照明亮度也比较强，一定程度上影响了其他室友的正常休息。因此，有必要设计一种既可以方便阅读，又可以将影响其他人休息的情况降到最低的夜读发光装置。

技术实现要素：

本实用新型解决的技术问题是提供了一种结构简单且使用方便的夜读发光装置。

本实用新型为解决上述技术问题采用如下技术方案，一种夜读发光装置，其特征在于包括把手面板、固定于把手面板上的发光屏和玻璃屏及设置于发光屏和玻璃屏另一侧的拔鞘，发光屏和玻璃屏平行相对设置且在发光屏和玻璃屏之间预留用于夹持纸张的间隙，发光屏的内部设有发光二极管，把手面板上设有显示屏、单片机控制器、时间继电器、高档按钮、中档按钮、低档按钮、开关按钮、USB接口、语音模块和蜂鸣器，单片机控制器分别通过线路与时间继电器、高档按钮、中档按钮、低档按钮、显示屏、语音模块、蜂鸣器和发光二极管电性连接，单片机控制器通过开关按钮与电源模块电性连接，电源模块包括内置电池和外接电源，外接电源通过USB接口供电。

本实用新型与现有技术相比具有以下优点：

1、本实用新型具有结构简单和实用性强的优点；

2、本实用新型使用简单，只需简单操作就可以实现其功能；

3、本实用新型的发光屏发出的650nm的黄光可以有效降低阅读者的疲劳度；

4、本实用新型加入语音模块，方便做到及时提醒，体现了人性化的设计要求。

附图说明

图1是本实用新型的结构示意图；

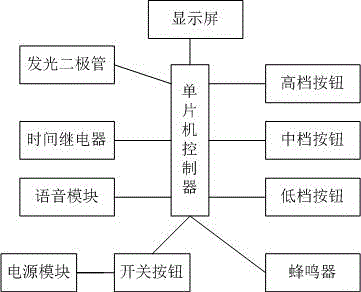

图2是本实用新型的线路模块图。

图中：1、把手面板，101、显示屏，102、单片机控制器，103、时间继电器，104、高档按钮，105、中档按钮，106、低档按钮，107、开关按钮，108、USB接口，109、语音模块，110、蜂鸣器，2、玻璃屏，3、发光屏，4、拔鞘。

具体实施方式

结合附图详细描述本实用新型的具体内容。一种夜读发光装置，包括把手面板1、固定于把手面板1上的发光屏3和玻璃屏2及设置于发光屏3与玻璃屏2另一侧的拔鞘4，发光屏3与玻璃屏2平行相对设置且在发光屏3与玻璃屏2之间预留用于夹持纸张的间隙，发光屏3的内部设有发光二极管，把手面板1上设有显示屏101、单片机控制器102、时间继电器103、高档按钮104、中档按钮105、低档按钮106、开关按钮107、USB接口108、语音模块109和蜂鸣器110，单片机控制器102分别通过线路与时间继电器103、高档按钮104、中档按钮105、低档按钮106、显示屏101、语音模块109、蜂鸣器110和发光二极管电性连接，单片机控制器102通过开关按钮107与电源模块电性连接，电源模块包括内置电池和外接电源，外接电源通过USB接口108供电。

本实用新型的工作原理是：接通电源或安装上电池，打开开关按钮，发光屏发出650nm的黄光，将阅读的内容放入发光屏和玻璃屏之间，阅读者可以调节高、中、低三个档位的按钮来选择光线强度，显示屏可以实时显示当时时间，方便阅读者合理安排时间；与此同时，时间继电器会自动记录时间，当阅读时间达到设定的标志时间（假设以2个小时为标准时间）时，该信号被传送给单片机控制器，在单片机控制器的控制下，语音模块发出“请注意休息”的提醒并且蜂鸣器发出连续振动提示，提醒阅读者根据实际情况适时休息。

以上显示和描述了本实用新型的基本原理，主要特征和优点，在不脱离本实用新型精神和范围的前提下，本实用新型还有各种变化和改进，这些变化和改进都落入要求保护的本实用新型的范围。
