一种船舶用角度可调式灯座的制作方法

本实用新型公开涉及船舶用具，尤其涉及一种船舶用角度可调式灯座。

背景技术：

为了方便船舶作业，在船舶的外周都安装有照明灯，该照明灯主要用于海面照射以及旋梯照射使用，目前，大多的照明灯均通过灯座与船舶的侧壁进行连接。

然而，现有的灯座只是起到照明灯位置固定的作用，不可进行角度调节，导致照射的范围有限，存在照射盲区，给船舶的作业人员带来安全隐患。

因此，如何解决上述问题，成为人们亟待解决的问题。

技术实现要素：

为克服现有灯座中存在的位置固定、照明范围有限、存在照射盲区等问题，本实用新型公开提供一种船舶用角度可调式灯座。

本实用新型提供的技术方案，具体为，一种船舶用角度可调式灯座，其特征在于，包括：横置的H形基座1以及连接部2；

所述H形基座1的一侧端部分别固定设置有第一轴承座11和第二轴承座12，且在所述第一轴承座11的外侧壁上固定设置有导向板111，所述导向板111上开设有弧形导向孔112，在所述第一轴承座11的外侧壁上沿周向还分别间隔设置有定位孔；

所述连接部2包括手柄21、L形连接架22、定位销23以及一端端部与所述手柄21固定连接的连接杆24；

所述L形连接架22一端与所述手柄21固定连接，另一端设置有安装孔，且活动插设于所述弧形导向孔112内；

所述手柄21通过轴承分别与所述第一轴承座11和所述第二轴承座12转动连接，当所述手柄21相对所述第一轴承座11和所述第二轴承座12转动时，所述L形连接架22设有安装孔的一端沿着所述弧形导向孔112滑动；

所述定位销23活动插设于所述L形连接架22的安装孔内，且所述定位销23与所述第一轴承座11上的定位孔可配合连接。

优选，所述连接杆24包括第一连接杆241以及第二连接杆242；

所述第一连接杆241的一端端部固定安装有第一法兰片243，且在所述第一法兰片243的中心孔内固定插设有转轴；

所述第二连接杆242的一端端部固定安装有第二法兰片244，所述第二法兰片244的中心孔套装于所述转轴的外部，且所述第二法兰片244的外周螺孔与所述第一法兰片243的外周螺孔通过螺栓245一一对应连接。

进一步优选，所述手柄21整体呈L形。

进一步优选，所述连接部2还包括支撑杆5，所述支撑杆5斜置于所述手柄21和所述连接杆24之间，所述支撑杆5一端与所述手柄21固定连接，另一端与所述连接杆24固定连接。

本实用新型提供的船舶用角度可调式灯座，包括横置的H形基座和连接部，使用时，H形基座一端与船舶的侧壁固定连接，另一端通过第一轴承座和第二轴承座与连接部中的手柄转动连接，而照明灯固定安装在连接部中的连接杆上，当需要进行照明灯的位置调节时，只需调节手柄相对第一轴承座和第一轴承座进行旋转，并由L形连接架和导向板中的弧形导向孔进行配合限位，通过手柄带动连接杆以及连接上的照明灯均以手柄为轴线进行水平转动，实现照明灯的角度调节，当角度调节完毕后，将定位销相对安装孔移动，插设于第一轴承座上对应的定位孔中，实现手柄、连接杆以及照明灯的位置固定。

附图说明

此处的附图被并入说明书中并构成本说明书的一部分，示出了符合本实用新型的实施例，并与说明书一起用于解释本实用新型的原理。

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，对于本领域普通技术人员而言，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

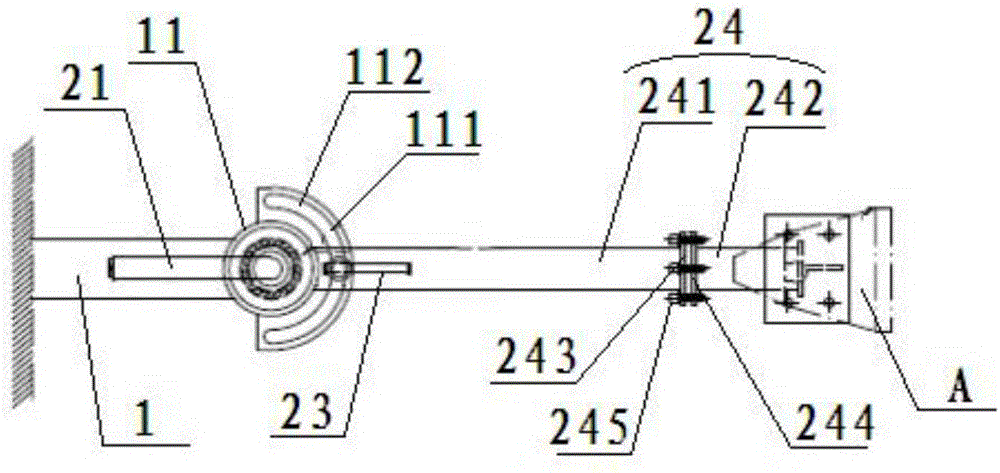

图1为本实用新型公开实施例提供的一种船舶用角度可调式灯座的结构示意图；

图2为本实用新型公开实施例提供的一种船舶用角度可调式灯座的俯视结构示意图。

具体实施方式

这里将详细地对示例性实施例进行说明，其示例表示在附图中。下面的描述涉及附图时，除非另有表示，不同附图中的相同数字表示相同或相似的要素。以下示例性实施例中所描述的实施方式并不代表与本实用新型相一致的所有实施方式。相反，它们仅是与如所附权利要求书中所详述的、本实用新型的一些方面相一致的装置的例子。

参见图1为本实施例提供的一种船舶用角度可调式灯座，包括：横置的H形基座1以及连接部2；

其中，H形基座1包括平行设置的第一支杆13、第二支杆14以及两端分别与第一支杆13和第二支杆14固定连接的第三支杆15，第一支杆13的一端端部与船舶的侧壁固定连接，另一端固定设置有第一轴承座11，第二支杆14的结构与第一支杆13的结构一致，第二支杆14的一端端部也与船舶侧壁固定连接，另一端固定设置有第二轴承座12，参见图2，在第一轴承座11的外侧壁上固定设置有导向板111，在导向板111上开设有弧形导向孔112，同时在第一轴承座11的外侧壁上，位于导向板111的上方，沿着第一轴承座11的周向还分别间隔设置有定位孔；

参见图1，连接部2包括手柄21、L形连接架22、定位销23以及一端端部与手柄21固定连接的连接杆24，其中，L形连接架22一端与手柄21固定连接，另一端设置有安装孔，且活动插设于弧形导向孔112内；手柄21通过滚珠轴承分别与第一轴承座11和第二轴承座12转动连接，当手柄21相对第一轴承座11和第二轴承座12转动时，L形连接架22设有安装孔的一端沿着弧形导向孔112滑动，以实现导向和限位的作用；定位销23活动插设于L形连接架22的安装孔内，且定位销23与第一轴承座11上的定位孔可配合连接，当需要进行角度调节时，定位销位于L形连接架的安装孔内，与第一轴承座上的定位孔脱离，此时，转动手柄，使手柄相对第一轴承座和第二轴承座转动，带动连接杆也相对第一轴承座和第二轴承座转动，即在转动手柄的过程中，连接部整体均相对H形基座转动，使用时，照明灯A固定安装在连接部的连接杆上，因此，可以实现照明灯A相对船舶侧壁的水平角度调节，当调节角度确定后，只需将定位销相对L形连接架的安装孔移动，使定位销的一端端部插设于第一轴承座上的定位孔中，即可实现位置的锁定，防止意外碰触时，连接部以及照明灯A的位置变化。

上述实施例中的灯座只可实现连接部以及连接部上的照明灯A相对船舶侧壁的水平角度调节，为了实现照明灯A上下位置的角度调节，在本实施例中，对连接杆24的结构进行了进一步的改进，参见图1、图2，该连接杆24包括第一连接杆241以及第二连接杆242，其中，第一连接杆241的一端端部固定安装有第一法兰片243，且在第一法兰片243的中心孔内固定插设有转轴，在第二连接杆242的一端端部固定安装有第二法兰片244，而第二法兰片244的中心孔套装于转轴的外部，且第二法兰片244的外周螺孔与第一法兰片243的外周螺孔通过螺栓245一一对应连接。

该实施例中的灯座具体使用时，照明灯A安装在第二连接杆242上，要实现照明灯A的上下位置角度调节时，可分别将连接第二法兰片244的外周螺孔与第一法兰片243的外周螺孔的螺栓245拆卸下来，然后旋转第二连接杆242，使第二连接杆242端部的第二法兰片244相对转轴进行转动，当转动到达要求位置时，再使用螺栓245将第二法兰片244和第一法兰片243上对应位置的位置螺孔固定连接，从而实现照明灯A上下位置的调整以及锁定。

为了方便进行手柄21的旋转操作，作为改进，手柄21整体呈L形。

为了提高连接部整体的牢固程度，延长灯座的使用寿命，作为改进，在连接部2中还设置有支撑杆5，其中，支撑杆5斜置于手柄21和连接杆24之间，且支撑杆5一端与手柄21固定连接，另一端与连接杆24固定连接。

本领域技术人员在考虑说明书及实践这里公开的实用新型后，将容易想到本实用新型的其它实施方案。本申请旨在涵盖本实用新型的任何变型、用途或者适应性变化，这些变型、用途或者适应性变化遵循本实用新型的一般性原理并包括本实用新型未公开的本技术领域中的公知常识或惯用技术手段。说明书和实施例仅被视为示例性的，本实用新型的真正范围和精神由下面的权利要求指出。

应当理解的是，本实用新型并不局限于上面已经描述并在附图中示出的精确结构，并且可以在不脱离其范围进行各种修改和改变。本实用新型的范围仅由所附的权利要求来限制。
