一种照明效果好的反光杯的制作方法

本实用新型涉及反光杯技术领域，尤其涉及一种照明效果好的反光杯。

背景技术：

反光杯是指用点光源灯泡为光源，需远距离聚光照明的反射器，通常呈杯型，俗称反光杯。反光杯可以提高光能的利用率，减少光能损失，且能对光束角进行调节。但是，现有的反光杯普遍存在发出的光线光强度偏低、反光率偏低、照明效果不佳的现象。

技术实现要素：

为了克服现有技术的不足，本实用新型的目的在于提供一种照明效果好的反光杯，该反光杯结构简单，发出的光线光强度高，不会出现光斑，照明效果好。

本实用新型的目的采用以下技术方案实现：

一种照明效果好的反光杯，包括反光杯本体，所述反光杯本体是由同轴而设的第一曲面、第二曲面、第三曲面、第四曲面和第五曲面连接形成的立体构件；所述立体构件的轴向切面为一多边形，所述多边形包括从下往上依次层叠的第一等腰梯形、第二等腰梯形、第三等腰梯形、第四等腰梯形和长方形；所述反光杯本体内，所述第二曲面和第三曲面的连接处形成有第一台阶，所述第三曲面和所述第四曲面的连接处形成有第二台阶；所述第二曲面、所述第三曲面和所述第四曲面的内壁均设置有均匀分布的反射凸面。

优选的，所述第二曲面、所述第三曲面和所述第四曲面的外壁上均设置有若干凹槽。

优选的，所述凹槽为三角形凹槽，所述三角形凹槽的顶点设置于所述第二曲面上，所述三角形凹槽从所述第二曲面延伸至第四曲面。

优选的，所述反射凸面为四边形反射凸面，所述四边形反射凸面在所述第二曲面、所述第三曲面和所述第四曲面的内壁上呈网格状分布。

优选的，所述第二曲面的外壁上设置有安装件。

优选的，所述安装件包括第一固定柱和第二固定柱，所述第一固定柱和所述第二固定柱对称分布于所述第二曲面的外壁上。

优选的，所述第一固定柱和所述第二固定柱均设置为圆柱。

优选的，所述第五曲面上设置有若干卡槽，所述卡槽从所述第五曲面的外壁延伸至其内壁。

相比现有技术，本实用新型的有益效果在于：

(1)本实用新型所提供的照明效果好的反光杯，其是由五个不同的曲面依次连接形成，且第二曲面、第三曲面和第四曲面的内壁设置有均匀分布的反射凸面，同时，第二曲面和第三曲面的连接处形成有第一台阶，第三曲面和第四曲面的连接处形成有第二台阶，这样的设置能够优化反光杯的曲率参数，不会出现光轴处光强偏高的现象，提高了反光率和光源的利用率，照明效果好。

(2)本实用新型所提供的照明效果好的反光杯，第二曲面、第三曲面和第四曲面的外壁设置有凹槽，有利于反光杯的散热，且使得反光杯的构型更加美观。

(3)本实用新型所提供的照明效果好的反光杯，第二曲面的外壁上设置有安装件，第五曲面的外壁上设置有卡槽，方便反光杯的安装，且安装稳定性好。

附图说明

图1为本实用新型实施例所提供的照明效果好的反光杯的整体示意图；

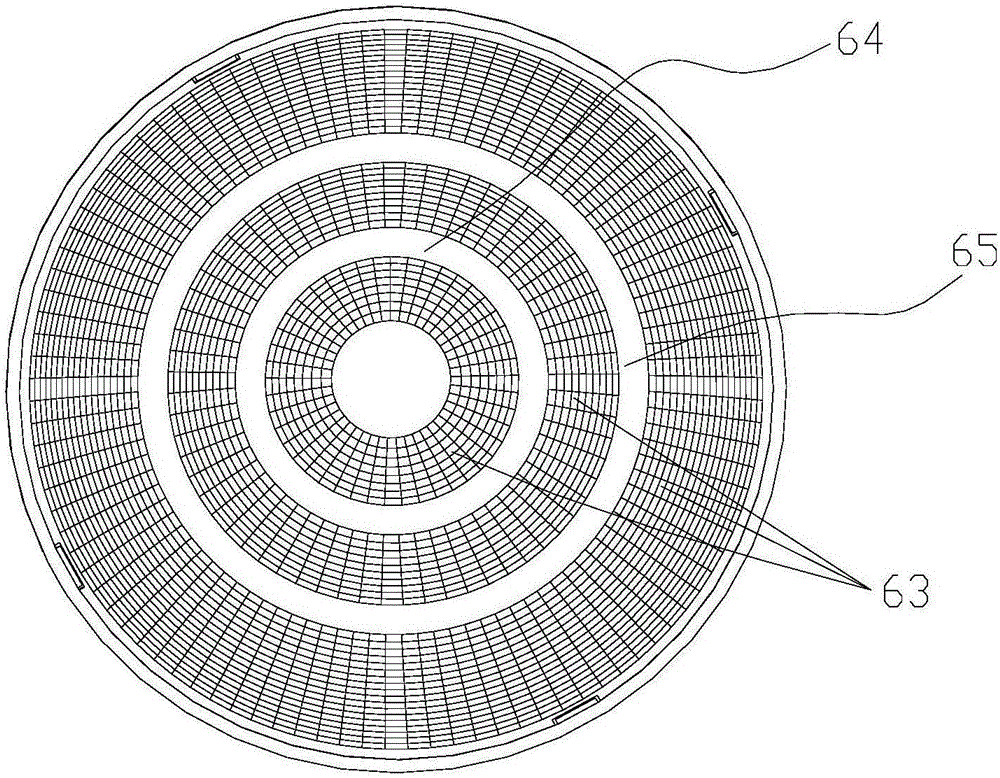

图2为本实用新型实施例所提供的照明效果好的反光杯的内部视图；

图3为本实用新型实施例所提供的照明效果好的反光杯的轴线剖面简略示意图。

图中：10、第一等腰梯形；11、第一曲面；20、第二等腰梯形；21、第二曲面；30、第三等腰梯形；31、第三曲面；40、第四等腰梯形；41、第四曲面；50、长方形；51、第五曲面；60、安装件；61、卡槽；62、凹槽；63、反射凸面；64、第一台阶；65、第二台阶。

具体实施方式

下面，结合附图以及具体实施方式，对本实用新型做进一步描述：

如图1-3所示，一种照明效果好的反光杯，包括反光杯本体，所述反光杯本体是由同轴而设的第一曲面11、第二曲面21、第三曲面31、第四曲面41和第五曲面51连接形成的立体构件；所述立体构件的轴向切面为一多边形，所述多边形包括从下往上依次层叠的第一等腰梯形10、第二等腰梯形20、第三等腰梯形30、第四等腰梯形40和长方形50；在所述反光杯本体内，第二曲面21和第三曲面31的连接处形成有第一台阶64，第三曲面31和第四曲面41的连接处形成有第二台阶65；第二曲面21、第三曲面31和第四曲面41的内壁均设置有均匀分布的反射凸面63。

如图1所示，第二曲面21、第三曲面31和第四曲面41的外壁上均设置有若干凹槽62。具体的，凹槽62可以设置为三角形凹槽，所述三角形凹槽的顶点设置于第二曲面21上，所述三角形凹槽从第二曲面21延伸至第四曲面41。凹槽62有利于反光杯的散热，且使得反光杯的构型更加美观。

如图2所示，反射凸面63可以设置为四边形反射凸面，所述四边形反射凸面在第二曲面21、第三曲面31和第四曲面41的内壁上呈网格状分布。这样的设置方式有利于优化反光杯的曲率参数，使得照明效果更优。

为了方便反光杯的安装，如图1所示，第二曲面21的外壁上设置有安装件60。安装件60可以包括第一固定柱和第二固定柱，所述第一固定柱和所述第二固定柱对称分布于第二曲面21的外壁上。更具体地，所述第一固定柱和所述第二固定柱均可以设置为圆柱。另外，第五曲面51上设置有若干卡槽61，卡槽61从第五曲面51的外壁延伸至其内壁。这样的设置方式使得反光杯的安装稳定性好，但安装件60和卡槽61的设置方式不限于上述方式，还可以采取其他合适的设置方式。

本实用新型实施例所提供的照明效果好的反光杯，其是由五个不同的曲面依次连接形成，且第二曲面21、第三曲面31和第四曲面41的内壁设置有均匀分布的反射凸面63，同时，第二曲面21和第三曲面31的连接处形成有第一台阶64，第三曲面31和第四曲面41的连接处形成有第二台阶65，这样的设置能够优化反光杯的曲率参数，不会出现光轴处光强偏高的现象，提高了反光率和光源的利用率，照明效果好。

对本领域的技术人员来说，可根据以上描述的技术方案以及构思，做出其它各种相应的改变以及形变，而所有的这些改变以及形变都应该属于本实用新型权利要求的保护范围之内。
