一种带废屑挤压功能的加工设备的制作方法

本发明属于机加工设备技术领域，尤其是一种带废屑挤压功能的加工设备。

背景技术：

加工过程中，会产生加工废屑，现有技术中一般采用气枪对加工好的工件进行吹气，吹走废屑再取下工件，如此一来，废屑被吹撒到各个角落，无法对废屑进行有效回收，并且工件的上下料一般都是人工操作完成，再通过夹具夹紧加工，较为麻烦。

授权公告号为CN204430940U的一篇中国实用新型专利，其公开了一种钻床的废屑回收装置，其通过吹气装置将废屑经漏斗孔吹到漏斗内回收，实现各种金属废屑的分离回收，减少了金属粉末对人体的危害。但是该技术方案存在以下问题：

1、通过吹气的方式回收金属废屑，难免造成废屑被吹撒到四周，回收不稳定。

2、回收的金属废屑可能较为松散，不进行挤压很快会占满废屑收集装置的空间，并且也不方便后续的运输。

技术实现要素：

本发明的目的是针对现有技术的不足之处，提供一种带废屑挤压功能的加工设备，克服了加工设备不能实现自动上下料以及加工废屑难以收集，收集后的废屑处理麻烦需要增设挤压动力的问题。

一种带废屑挤压功能的加工设备，包括供料部分，包括输送轨道以及设置在输送轨道末端的落料部分；上料装置，用于承接输送轨道上经落料部分落下的工件，包括旋转装置、一端固定在旋转装置上的料臂、固定在料臂端部的卡料装置以及可转动设置在卡料装置底部的托料装置a；

压紧装置，所述压紧装置设置在加工设备上，用于和卡料装置配合压紧工件；

落料部分，包括设置在加工设备上的与托料装置a配合使用的挡杆、设置在挡杆前端下方的料箱以及设置在料箱内的接料架；

还包括设置在旋转装置上的吸废屑装置，所述吸废屑装置包括设置在卡料装置一侧上方的电磁吸附头以及设置在旋转装置上的断电片；

还包括废屑压缩收集装置，用于收集吸废屑装置吸附的加工废屑并对废屑进行压挤，包括废屑箱以及在接料架作用下对废屑箱内废屑进行挤压的推压装置。

作为优选，所述接料架包括伸缩装置以及设置在伸缩装置上的接料盘；

所述推压装置包括与废屑箱内腔配合滑动的推压块以及一端可转动设置在伸缩装置上另一端可转动设置在推压块上的传动杆，与之配合在料箱的侧面开设有通槽，用于传动杆的上下自由移动。

作为优选，所述卡料装置包括定夹块、动夹块以及连接定夹块和动夹块的弹性件；

作为优选，所述托料装置a包括可转动设置在定夹块底部的托料块a以及一端设置在托料块a另一端固定在定夹块上的弹簧a。

作为优选，所述落料部分包括设置在输送轨道尾部的落料孔以及设置在落料孔下方的托料装置b；

所述托料装置b包括可转动设置在输送轨道底面上的托料块b以及一端固定在托料块b上另一端固定在输送轨道底面上的弹簧b。

作为优选，所述电磁吸附头包括吸附外壳、设置在吸附外壳内的电磁感应装置以及与电磁感应装置连接并与断电片配合通断电的弹性接电头。

作为优选，所述压紧装置包括固定座、可转动设置在固定座上的螺杆以及固定在螺杆端部的挤压头。

作为优选，所述废屑箱的底板尾部设置有抽拉块。

作为优选，所述定夹块和动夹块之间还设置有导杆，导杆的一端固定在定夹块，另一端相对动夹块上开设的导槽滑动；所述弹性件套设在导杆上。

作为又一优选，所述废屑箱的落料口上方设置有接料斗。

本实施例的有益效果：

(1)本发明中通过设置上料装置以及和上料装置配合的落料部分，实现了工件加工的自动上料，上料装置再与挡杆配合实现工件自动下料；其中上料装置上的卡料装置与加工设备上的压紧装置配合实现工件的自动卡紧以便加工，结构简单，实现了自动化夹紧。

(2)本发明通过在上料装置上设置吸废屑装置实现了加工废屑的吸附收集，在对应废屑箱的位置设置断电片实现电磁吸附头的自动断电消磁，使废屑落入废屑箱内，解决了废屑吸附收集问题的同时通过简单的结构实现了废屑的定点堆积。

(3)本发明中通过在料箱内设置接料架，接料架承接工件随重量慢慢下降，合理控制了工件落到料箱内的落差，防止了工件较高落差落下发生碰伤。

(4)本发明中借用接料架受工件重力影响下降的过程，来实现对推压装置的推动，无需额外动力，依靠工件的重力来实现对收集好的废屑挤压，降低了成本，简化了设备，合理利用了资源。

(5)本发明中通过在废屑箱的底板尾部设置有抽拉块，可以方便挤压好的废屑从废屑箱内取出。

综上所述，本发明具有结构设计合理，多功能,实现较高自动化等优点，尤其适用于机加工设备领域。

附图说明

为了更清楚的说明本发明实施例的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述的附图仅仅是本发明的一些实施例，对于本领域的普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他附图。

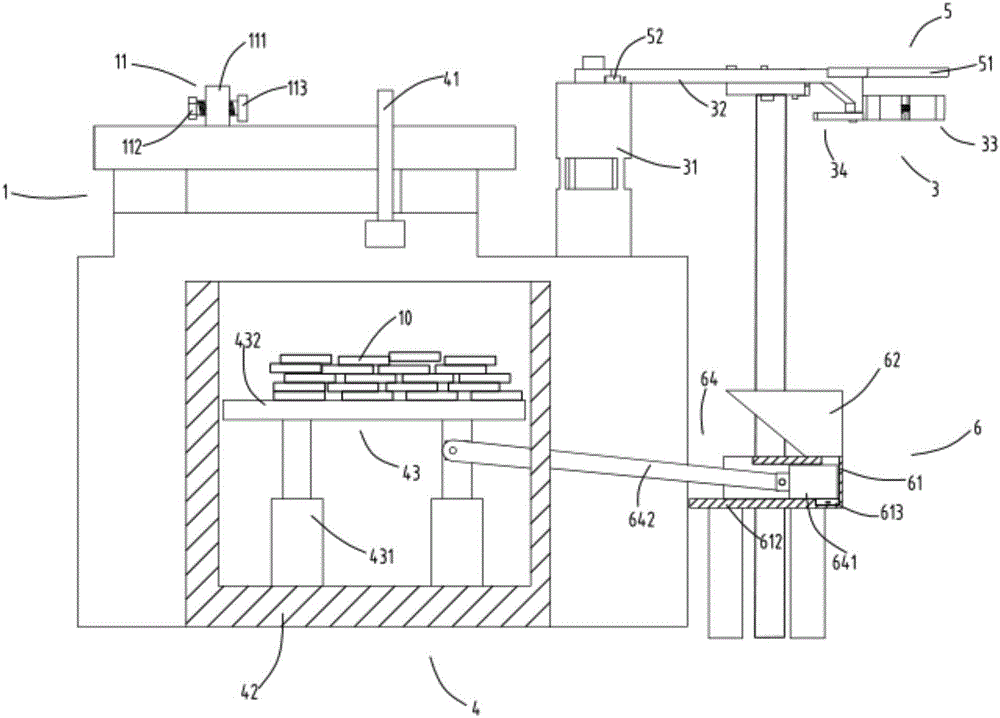

图1为带废屑挤压功能的加工设备的示意图。

图2为带废屑挤压功能的加工设备压缩废屑时的正视示意图。

图3为落料部分以及废屑压缩收集装置的结构示意图。

图4为上料装置的部分结构示意图。

图5为供料部分的结构示意图。

图6为电磁吸附头的结构示意图。

具体实施方式

下面结合附图对本发明实施例中的技术方案进行清楚、完整地说明。

实施例一

图1为带废屑挤压功能的加工设备的示意图，图2为带废屑挤压功能的加工设备压缩废屑时的正视示意图，图3为落料部分以及废屑压缩收集装置的结构示意图，图4为上料装置的部分结构示意图，图5为供料部分的结构示意图，图6为电磁吸附头的结构示意图。如图1、图2、图3、图4、图5和图6所示，本实施例中提供的是一种带废屑挤压功能的加工设备，包括供料部分2，包括输送轨道21以及设置在输送轨道21末端的落料部分22；上料装置3，用于承接输送轨道21上经落料部分22落下的工件10，包括旋转装置31、一端固定在旋转装置31上的料臂32、固定在料臂32端部的卡料装置33以及可转动设置在卡料装置33底部的托料装置a34；

压紧装置11，所述压紧装置11设置在加工设备1上，用于和卡料装置33配合压紧工件10；

落料部分4，包括设置在加工设备1上的与托料装置a34配合使用的挡杆41、设置在挡杆41前端下方的料箱42以及设置在料箱42内的接料架43；

还包括设置在旋转装置31上的吸废屑装置5，所述吸废屑装置5包括设置在卡料装置33一侧上方的电磁吸附头51以及设置在旋转装置31上的断电片52；

还包括废屑压缩收集装置6，用于收集吸废屑装置5吸附的加工废屑并对废屑进行压挤，包括废屑箱61以及在接料架43作用下对废屑箱61内废屑进行挤压的推压装置64；借用接料架受工件重力影响下降的过程，来实现对推压装置的推动，无需额外动力，依靠工件的重力来实现对收集好的废屑挤压，降低了成本，简化了设备，合理利用了资源。

所述接料架43包括伸缩装置431以及设置在伸缩装置431上的接料盘432；

所述推压装置64包括与废屑箱61内腔配合滑动的推压块641以及一端可转动设置在伸缩装置431上另一端可转动设置在推压块641上的传动杆642，与之配合在料箱42的侧面开设有通槽421，用于传动杆642的上下自由移动。

所述卡料装置33包括定夹块331、动夹块332以及连接定夹块331和动夹块332的弹性件333；

所述托料装置a34包括可转动设置在定夹块331底部的托料块a341以及一端设置在托料块a341另一端固定在定夹块331上的弹簧a342。

所述落料部分22包括设置在输送轨道21尾部的落料孔221以及设置在落料孔221下方的托料装置b222；

所述托料装置b222包括可转动设置在输送轨道21底面上的托料块b2222以及一端固定在托料块b2222上另一端固定在输送轨道21底面上的弹簧b2223。

所述电磁吸附头51包括吸附外壳511、设置在吸附外壳511内的电磁感应装置512以及与电磁感应装置512连接并与断电片52配合通断电的弹性接电头513，断电片52插入到弹性接电头513内来实现断电消磁，使废屑落入废屑箱内，解决了废屑吸附收集问题的同时通过简单的结构实现了废屑的定点堆积。

所述压紧装置11包括固定座111、可转动设置在固定座111上的螺杆112以及固定在螺杆112端部的挤压头113。

所述废屑箱61的底板612尾部设置有抽拉块613，方便挤压好的废屑从废屑箱内取出；

需要说明的是，当完成挤压，接料架43上料堆满时，停止加工，转移接料架43上的料的同时，抽出抽拉块613移除挤压好的废屑，不会出现有后续落入的未挤压的废屑被带出的情况。

所述废屑箱61的落料口611上方设置有接料斗62，由于落料口611较小，可以通过接料斗62使废屑经接料斗62顺着落料口611进入到废屑待挤压的位置。

实施例二

如图1、图2、图3、图4、图5和图6所示，其中与实施例一中相同或相应的部件采用与实施例一相应的附图标记，为简便起见，下文仅描述与实施例一的区别点。该实施例二与实施例一的不同之处在于：所述定夹块331和动夹块332之间还设置有导杆334，导杆334的一端固定在定夹块331，另一端相对动夹块332上开设的导槽3321滑动；所述弹性件333套设在导杆334上，导杆334可以对动夹块332的移动起导向作用，防止其受挤压发生偏移。

工作流程：上料装置3在供料部分2位置加料，上料装置3的卡料装置33在输送轨道21的落料孔221下方，此时卡料装置33已经将托料块b2222挤一边，输送轨道21上的工件顺着落料孔221落入卡料装置33内，卡料装置33下方的托料装置a34支撑住工件，旋转装置31转动带动上料装置3到加工设备1上，与此同时托料块b2222在弹簧b2223的作用下复位，拖住后面滑到落料孔221的工件；卡料装置33的动夹块332在压紧装置11的作用下被挤压向定夹块331，两者配合夹紧料块，开始加工，加工工程中产生的废屑被电磁吸附头51所吸附，加工完成后旋转装置31再次转动带动上料装置3到挡杆41的位置，挡杆41拨动托料装置a34的托料块a341转动，转动到一定角度时，加工好的工件从卡料装置33上落下，落到接料架43的接料盘432上，随着工件的慢慢增多，慢慢压缩伸缩装置431，伸缩装置431收缩的过程中带动传动杆642，传动杆642推动推压快641顺着废屑箱61的内腔向右滑动；旋转装置31转动到废屑箱61的接料斗62上方时停下，此时断电片52插入到了弹性接电头513内，断电电磁吸附头51的磁力消失，废屑从电磁吸附头51上顺着接料斗62掉入废屑箱内61，周而复始废屑箱61内废屑慢慢堆积，而推压块641在接料架43作用下慢慢向右挤压废屑。
