盆式绝缘子装配夹具的制作方法

本实用新型涉及一种盆式绝缘子装配装置，用于盆式绝缘子装配对接过程中，属于GIS制造技术领域。

背景技术：

目前输变电线路中的高压开关大部分使用GIS产品，盆式绝缘子在GIS产品中占比例较多，盆式绝缘子装配时如图3、4所示，盆式绝缘子7上均匀布置三个屏蔽罩8，盆式绝缘子7的边缘装配多个螺栓9，每个螺栓9外套一个O型圈10，整个装配过程靠人工作业，劳动强度大，装配质量低，劳动效率较低，盆式绝缘子的装配和烤屏蔽罩是在地面作业，盆式绝缘子另外一侧的装配依靠两个人工翻转，同时盆式绝缘子竖起来后○型圈容易脱落，盆式绝缘子和产品对接时，两个人抬50kg的盆式绝缘子高空作业危险性高。

技术实现要素：

本实用新型所要解决的是现有盆式绝缘子装配过程效率低，劳动成本高及高空作业不安全的问题。

为了解决上述问题，本实用新型提供了一种绝缘盆子装配夹具，其特征在于，包括直线模组，直线模组上设有一对可相对运动的悬臂及用于调节两个悬臂的相对位置的手轮一；其中一条悬臂上设有用于翻转盆式绝缘子的涡轮蜗杆齿轮盒，涡轮蜗杆齿轮盒上设有手轮二。

优选地，所述悬臂的相对侧设有夹块。

盆式绝缘子装配作业根据作业人员的高低调节高度，夹具挂在车间的行车吊具上，利用夹具中的夹块将盆式绝缘子夹紧，盆式绝缘子可以在夹具上360度旋转，利用蜗杆齿轮盒，能够将盆式绝缘子根据需要平稳的旋转到装配的角度，装配的○型圈在翻转过程中不会脱落，同时减少一个作业人员，根据产品装配的位置需要任意移动行车的位置和高度，高空作业一人轻松完成。

本实用新型与现有技术相比的有益效果在于：

装配过程只需要一个人完成全部作业，劳动强度低及翻转的过程平稳，高空作业安全可靠，提高了装配质量。

附图说明

图1为本实用新型提供的一种绝缘盆子装配夹具的主视图；

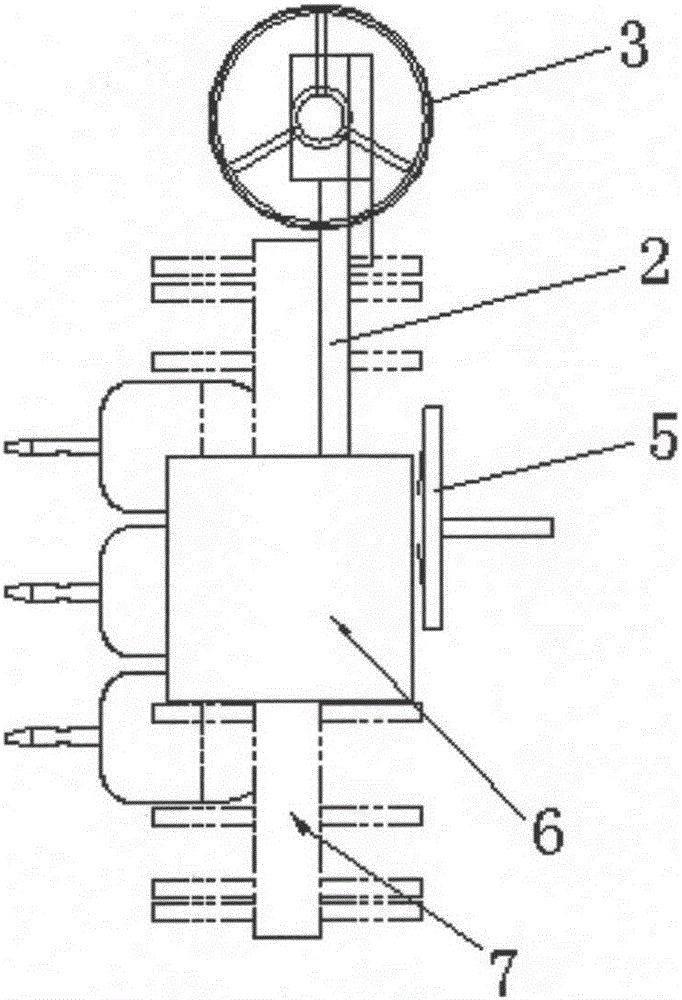

图2为图1的侧视图；

图3为盆式绝缘子的装配示意图；

图4为图3的侧视图。

具体实施方式

为使本实用新型更明显易懂，兹以优选实施例，并配合附图作详细说明如下。

实施例

如图1所示，为本实施例提供的一种绝缘盆子装配夹具，包括直线模组1，直线模组1上设有一对可相对运动的悬臂2及用于调节两个悬臂2的相对位置的手轮一3；其中一条悬臂2上设有用于翻转盆式绝缘子7的涡轮蜗杆齿轮盒6，涡轮蜗杆齿轮盒6上设有手轮二5。所述悬臂2的相对侧设有用于夹住盆式绝缘子7的夹块4。

旋转手轮一3将两个悬臂2分开，再将夹具移动到盆式绝缘子7外部，反向旋转手轮一3，悬臂2上的两个夹块4夹紧盆式绝缘子7的外缘，悬臂2间的距离越小，夹块4夹紧盆式绝缘子7的力越大，直到合适的位置自锁，将夹具升高到合适装配的位置装配盆式绝缘子7上的螺栓、屏蔽罩及○型圈，盆式绝缘子7一面的零件装配完后，通过手轮二5旋转涡轮蜗杆齿轮盒6，将盆式绝缘子7旋转180°，装配另外一个面的零件。盆式绝缘子7装配完成后将夹具移动到和产品法兰对接的位置，将盆式绝缘子7的螺栓孔插入对接的法兰孔中，旋转手轮一3，将两个悬臂2分开，在分开的过程中夹块4先放开盆式绝缘子7，待夹块4完全放开盆式绝缘子7后将盆式绝缘子7水平推进对接的法兰面，拧紧螺栓，完成装配。
