一种LED灯校正工装的制作方法

本实用新型涉及LED灯校正装置技术领域，尤其涉及一种LED灯校正工装。

背景技术：

现有技术中，随着LED灯自动成型打“K”工艺推进，LED灯在机芯插件焊接后，在半成品的运输和周转过程中，容易造成LED灯的歪斜，导致在整机装配过程中，出现LED灯对不上面壳和上下盖结构等问题。同一直线上拥有多颗LED灯歪斜时，如采用手工操作扶正，存在手工操作效率低、操作不到位、多颗灯手工扶正后参差不齐等问题。

技术实现要素：

本实用新型的目的在于提供一种LED灯校正工装，其可一次校正多个LED灯，提高了生产效率，解决了手动扶正LED灯后参差不齐的问题，且具有通用性。

为达此目的，本实用新型采用以下技术方案：

一种LED灯校正工装，包括本体，本体的上部设置有用于立式LED灯校正的第一校正区，本体的下部设置有用于卧式LED灯校正的第二校正区，第一校正区设置有若干个矩形阵列排布的第一限位孔，第二校正区的正面竖向设置有若干个相互平行的第一限位槽，第一限位槽的底面沿其长度方向设置有若干个第二限位孔。

其中，第二校正区的背面竖向设置有若干个相互平行的第二限位槽，第二限位槽与第一限位槽的大小相等且位置相对，第二限位孔为通孔。

其中，第一限位槽的底面为弧形面。

其中，第一限位孔的数量为60个，60个第一限位孔呈4行15列排布。

其中，第一限位槽的数量为15个，15个第一限位槽沿第二校正区的长度方向均匀设置。

其中，第一限位槽的底面沿其长度方向设置有4个第二限位孔。

其中，第一限位孔的直径和第二限位孔的直径相等。

其中，第一限位孔的直径为3.4～3.6mm。

其中，第一限位孔的直径为5.4～5.6mm。

其中，本体的长度为150mm，本体的宽度为100mm，本体的厚度为8mm。

本实用新型的有益效果：一种LED灯校正工装，包括本体，本体的上部设置有用于立式LED灯校正的第一校正区，本体的下部设置有用于卧式LED灯校正的第二校正区，第一校正区设置有若干个矩形阵列排布的第一限位孔，第二校正区的正面竖向设置有若干个相互平行的第一限位槽，第一限位槽的底面沿其长度方向设置有若干个第二限位孔。当本体平放时，第一校正区可用于立式LED灯的校正，当本体竖放时，第二校正区可用于卧式LED灯的校正，本实用新型的LED灯校正工装可一次校正多个LED灯，提高了生产效率，解决了手动扶正LED灯后参差不齐的问题，且具有通用性。

附图说明

图1是本实用新型的LED灯校正工装的立体结构示意图。

图2是本实用新型的LED灯校正工装的主视图。

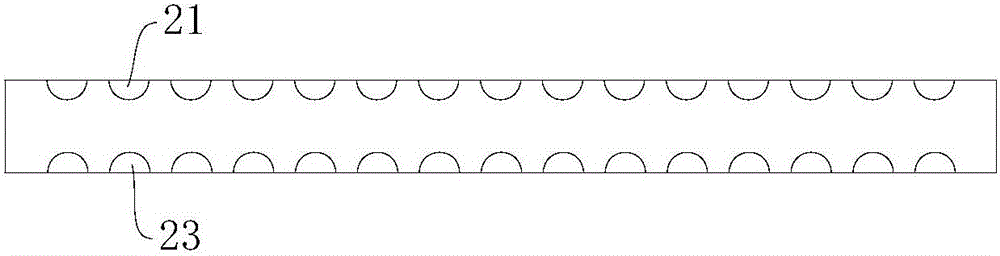

图3是本实用新型的LED灯校正工装的俯视图。

附图标记如下：

1-第一校正区；11-第一限位孔；2-第二校正区；21-第一限位槽；22-第二限位孔；23-第二限位槽

具体实施方式

下面结合图1至图3并通过具体实施例来进一步说明本实用新型的技术方案。

一种LED灯校正工装，包括本体，本体的上部设置有用于立式LED灯校正的第一校正区1，本体的下部设置有用于卧式LED灯校正的第二校正区2，第一校正区1设置有若干个矩形阵列排布的第一限位孔11，第二校正区2的正面竖向设置有若干个相互平行的第一限位槽21，第一限位槽21的底面沿其长度方向设置有若干个第二限位孔22。当本体平放时，第一校正区1可用于立式LED灯的校正，若干个矩形阵列排布的第一限位孔11，可用于多行多列的LED灯的校正；当本体竖放时，第二校正区2可用于卧式LED灯的校正，第一限位槽21的设置，方便扶正不同程度歪斜的LED灯。本实用新型的LED灯校正工装可一次校正多个LED灯，提高了生产效率，解决了手动扶正LED灯后参差不齐的问题，且具有通用性。优选地，本体采用合金制作，提高了使用寿命。

本实施例中，第二校正区2的背面竖向设置有若干个相互平行的第二限位槽23，第二限位槽23与第一限位槽21的大小相等且位置相对，第二限位孔22为通孔。第二限位槽23的设置，使得第二校正区2的正面和背面均可使用，提高了效率。优选地，第一限位槽21和第二限位槽23的底面均为弧形面，方便LED灯向第二限位孔22内靠拢，提高了校正效率。

本实施例中，第一限位孔11的数量为60个，60个第一限位孔11呈4行15列排布；第一限位槽21的数量为15个，15个第一限位槽21沿第二校正区2的长度方向均匀设置，第一限位槽21的底面沿其长度方向设置有4个第二限位孔22。在其他实施例中，可根据需要设置不同数量的第一限位孔11、第一限位槽21和第二限位孔22。

本实用新型中，第一限位孔11的直径和第二限位孔22的直径相等，第一限位孔11的直径为3.4～3.6mm。本实施例中，第一限位孔11的直径为3.5mm，待校正的LED灯的直径为3mm，第一限位孔11的直径比待校正的LED灯的直径略大。在其他实施例中，第一限位孔11的直径也可以为3.4mm、3.6mm等。当待校正的LED灯的直径为5mm时，第一限位孔11的直径为5.5mm。在其他实施例中，也可以为5.4mm、5.6mm等。

本实施例中，本体的长度为150mm，本体的宽度为100mm，本体的厚度为8mm。在其他实施例中，本体的长度、宽度和厚度可根据需要设置。

以上内容仅为本实用新型的较佳实施例，对于本领域的普通技术人员，依据本实用新型的思想，在具体实施方式及应用范围上均会有改变之处，本说明书内容不应理解为对本实用新型的限制。
