一种可调式弧面体支撑座的制作方法

本实用新型自动化机械制造和机械加工领域，特别指一种可调式弧面体支撑座。

背景技术：

在机械制造和机械加工领域，对工件的支撑是经常遇到的，在机械加工过程当中，一般采取支撑座来支撑工件；根据实际生产需求，支撑座种类繁多，通常一个支撑座只用来支撑一种工件，而且不具备位置调整功能，使用灵活性差，在需要调整安装位置的生产过程中，需要不断的拆装更换支座才能完成调整功能，浪费生产时间，影响生产效率，提高了生产成本。

技术实现要素：

本实用新型要解决的技术问题是针对上述现有技术的不足，提供一种采用导杆作为导向限位结构，实现调整座水平方向上安装位置稳定调整，同时通过条状的支板固定槽设计实现在竖直方向上安装位置调整的可调式弧面体支撑座。

本实用新型采取的技术方案如下：一种可调式弧面体支撑座，包括底座、调节座、导杆、外支板、支架及支板，其中，上述底座为板状结构，调节座安装设置在底板上；上述外支板固定设置在底座的右侧，外支板上设有安装孔，该安装孔贯穿外支板的左右两侧；上述导杆为圆柱状结构，导杆固定连接在外支板的安装孔内，并向左侧延伸；导杆的左端插入调节座内，调节座沿导杆直线滑动，通过导杆导向限位；上述支架固定设置在调节座的上部，支板设置于支架的右侧，支板的顶部开设有弧形槽，以便支撑弧面体部件。

优选地，所述的底座的上部设有至少两个安装孔，以便与外部机构固定连接；底座前后两侧位置设置有两排固定孔，调节座通过固定孔固定在底座上。

优选地，所述的调节座的上部设有两固定槽，固定槽与固定孔上下对应设置，调节座通过插入固定槽及固定孔内的螺杆固定在底座上；调节座的上部设有至少两个支架固定孔。

优选地，所述的支架为框体结构，支架的下部设有支架固定槽，支架固定槽与调节座上的支架固定孔上下对应设置，支架通过支架固定槽固定安装在调整座上。

优选地，所述的支板为板状结构，在支板的侧部设有支板固定槽，支板通过支板固定槽固定连接在支架上。

优选地，所述的支板固定槽为条状结构，以便调整支板在竖直方向上的安装位置。

本实用新型的有益效果在于：

本实用新型针对现有技术存在的缺陷和不足进行改进创新，设计了一种可调式弧面体支撑座，通过设计一种沿导杆方向移动的调节座，利用导杆的导向限位，实现调节座在水平面上直线稳定可靠地位置调整；调节座通过设置于底座前后两侧的两排固定孔及位于调节座上的条状固定槽将调节座固定在底座上；调节座上开设有多个支架固定孔，支架固定孔分布于调节座表面形成矩形安装面，支架安装时可根据实际安装位置需要在该矩形安装面内调整安装位置，实现水平面内安装位置调整；另外，支架上开设有条状的支板固定槽，通过支架固定槽实现支板在支架上上下移动，完成在竖直方向上的直线位置调整，从而使支撑座实现空间任意位置移动；同时，在支板的上部开有圆弧形槽口，实现对圆弧形工件的支撑；整个支撑座结构设计简单，拆装方便快捷，可灵活地根据实际生产需求进行位置调整，提高了工作效率，降低了生产成本。

附图说明

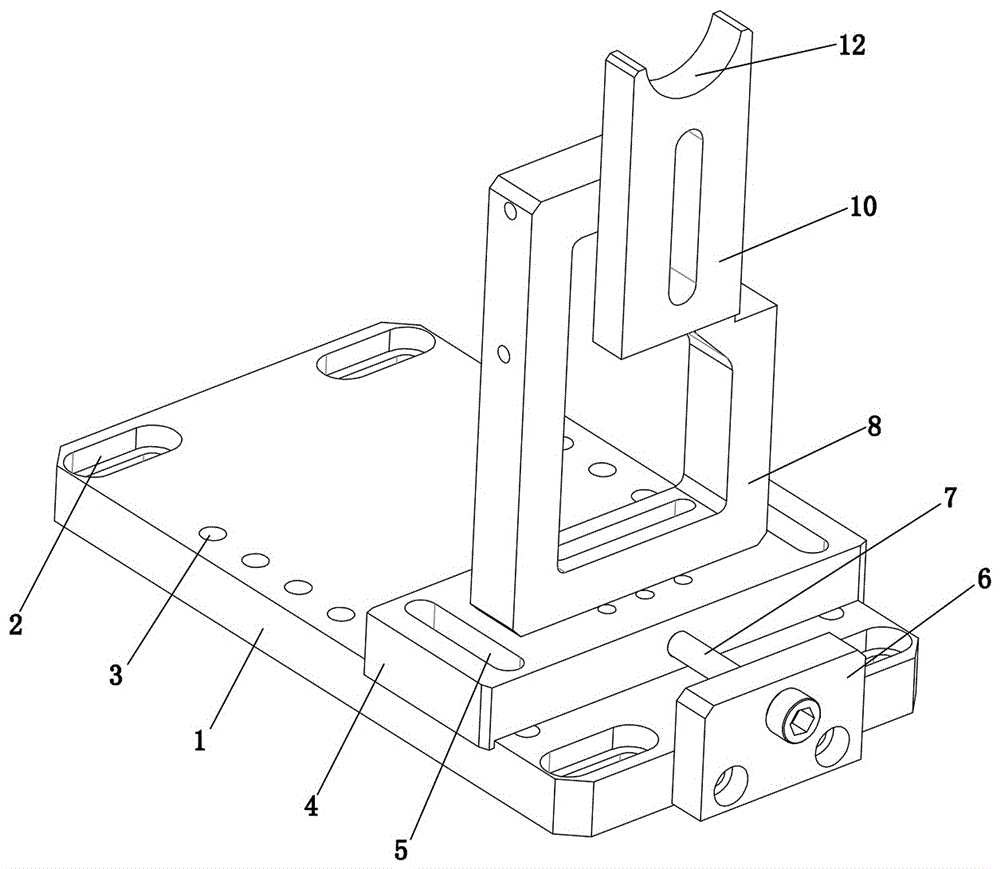

图1为本实用新型的立体结构示意图之一。

图2为本实用新型的立体结构示意图之二。

具体实施方式

下面将结合附图对本实用新型作进一步描述：

如图1至图2所示，一种可调式弧面体支撑座，包括底座1、调节座4、导杆7、外支板6、支架8及支板10，其中，上述底座1为板状结构，调节座4安装设置在底板1上；上述外支板6固定设置在底座1的右侧，外支板6上设有安装孔，该安装孔贯穿外支板6的左右两侧；上述导杆7为圆柱状结构，导杆7固定连接在外支板6的安装孔内，并向左侧延伸；导杆7的左端插入调节座4内，调节座4沿导杆7直线滑动，通过导杆7导向限位；上述支架8固定设置在调节座4的上部，支板10设置于支架8的右侧，支板10的顶部开设有弧形槽12，以便支撑弧面体部件。

底座1的上部设有至少两个安装孔2，以便与外部机构固定连接；底座1前后两侧位置设置有两排固定孔3，调节座4通过固定孔3固定在底座1上。

调节座4的上部设有两固定槽5，固定槽5与固定孔3上下对应设置，调节座4通过插入固定槽5及固定孔3内的螺杆固定在底座1上；调节座4的上部设有至少两个支架固定孔。

支架8为框体结构，支架8的下部设有支架固定槽9，支架固定槽9与调节座4上的支架固定孔上下对应设置，支架8通过支架固定槽9固定安装在调整座4上。

支板10为板状结构，在支板10的侧部设有支板固定槽11，支板10通过支板固定槽11固定连接在支架8上。

支板固定槽11为条状结构，以便调整支板10在竖直方向上的安装位置。

进一步，本实用新型设计了一种可调式弧面体支撑座，通过设计一种沿导杆方向移动的调节座，利用导杆的导向限位，实现调节座在水平面上直线稳定可靠地位置调整；调节座通过设置于底座前后两侧的两排固定孔及位于调节座上的条状固定槽将调节座固定在底座上；调节座上开设有多个支架固定孔，支架固定孔分布于调节座表面形成矩形安装面，支架安装时可根据实际安装位置需要在该矩形安装面内调整安装位置，实现水平面内安装位置调整；另外，支架上开设有条状的支板固定槽，通过支架固定槽实现支板在支架上上下移动，完成在竖直方向上的直线位置调整，从而使支撑座实现空间任意位置移动；同时，在支板的上部开有圆弧形槽口，实现对圆弧形工件的支撑；整个支撑座结构设计简单，拆装方便快捷，可灵活地根据实际生产需求进行位置调整，提高了工作效率，降低了生产成本。

本实用新型的实施例只是介绍其具体实施方式，不在于限制其保护范围。本行业的技术人员在本实施例的启发下可以作出某些修改，故凡依照本实用新型专利范围所做的等效变化或修饰，均属于本实用新型专利权利要求范围内。
