一种可拆卸夹持装置的制作方法

本实用新型属于夹具领域，尤其与一种可拆卸夹持装置有关。

背景技术：

一般泵体上开设一安装孔，安装孔的精度和同轴度要求较高，现有的技术中，将本体直接夹持于台虎钳这种通用夹具上直接加工，装夹方式一般由操作人员肉眼观察泵体在夹具上的垂直度，保证切削时安装孔的同轴度，但泵体是一种外表面不平整的零件，泵体两端面的尺寸精度较高，装夹难度大，在大批量生产中，每次装夹都需要耗费较长时间。

技术实现要素：

本实用新型的目的旨在克服现有，提供一种装夹方便、快速定位的可拆卸夹持装置。

为此，本实用新型采用以下技术方案：一种可拆卸夹持装置，其特征是，所述拆卸装置包括底盘、上夹持架、下夹持架和导向装置，所述底盘为具有一定厚度的圆盘，所述下夹持架垂直固定设置于底盘端面，下夹持架端面上开设泵体安装槽，安装槽两侧分别固定设有螺杆，螺杆的轴线与底盘中心线平行，所述导向装置包括T型导轨，T型导轨设置于底盘端面中心线上，所述上夹持架后端面设置滑槽，滑槽可在T型导轨上滑动，上夹持架与下夹持架相对设置，上夹持架上开设两根螺杆相对的通孔，通过螺母锁紧。

作为对上述技术方案的补充和完善，本实用新型还包括以下技术特征。

所述上夹持架为V型夹持块，可将泵体具有弧面一端快速定位。

使用本实用新型可以达到以下有益效果：将泵体设于上夹持架与下夹持架之间，上夹持架通过滑槽在T型导轨上滑动，通过螺母将上夹持架对泵体夹紧，结构简单，使用方便，可快速定位。

附图说明

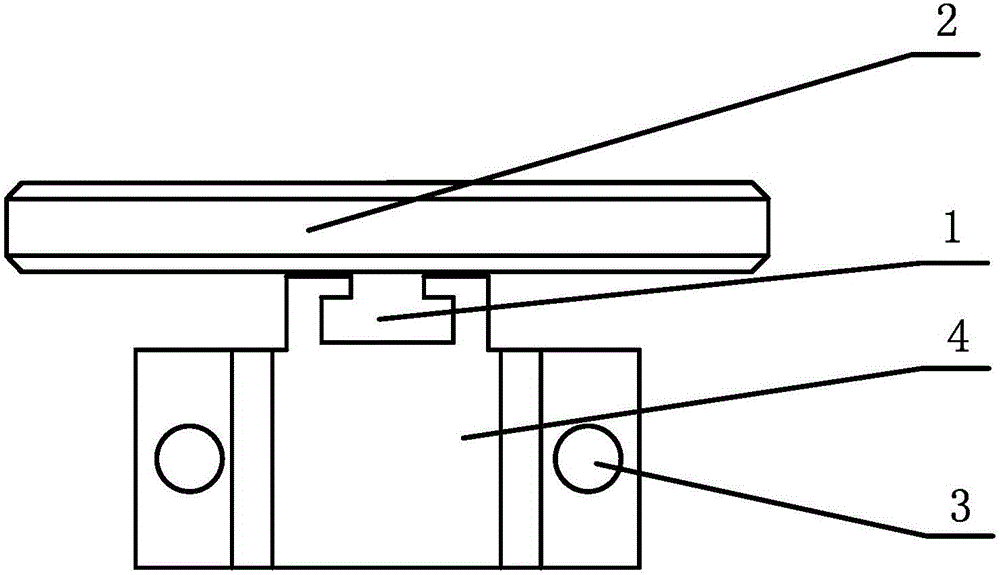

图1为本实用新型的结构示意图。

图2为本实用新型俯视图。

具体实施方式

下面结合附图对本实用新型的具体实施方式进行详细描述。

如图1和图2所示，本实用新型包括底盘2、上夹持架4、下夹持架7和导向装置，底盘2为具有一定厚度的圆盘，下夹持架7垂直固定设置于底盘2端面，下夹持架7端面上开设泵体安装槽6，安装槽6两侧分别固定设有螺杆5，螺杆5的轴线与底盘2中心线平行，上夹持架4为V型夹持块，可将泵体具有弧面一端快速定位，所述导向装置包括T型导轨1，T型导轨1设置于底盘2端面中心线上，上夹持架4后端面设置滑槽，滑槽可在T型导轨1上滑动，上夹持架4与下夹持架7相对设置，上夹持架4上开设两根螺杆5相对的通孔，通过螺母3锁紧。
