一种可调节高度的外圆车刀的制作方法

本实用新型属于一种车刀，尤其是涉及到一种外圆车刀。

背景技术：

外圆车刀是车刀的一种，主要用于圆柱形工件的外圆车削。外圆车刀车外圆时一直处于静止的状态，依靠工件的转动完成切削，普通车床对工件的尺寸有要求，工件直径不能超过规定的范围，否则外圆车刀与工件之间的空间位置不能保证。当遇到大直径的工件车外圆时要么旋转CNC加工，要么改变外圆车刀的原始位置，为了节约加工成本，一般会优先考虑改变位置这一方案。

外圆车刀和工件在空间上的相对位置主要为XYZ这三轴的位置，Z轴上的位置基本由工件的加工长度决定，X轴上的位置只要去调节安装外圆车刀的刀座在X轴上的位置即可，因此Y轴上的位置调节是主要克服的技术问题。

技术实现要素：

本实用新型的目的在于提供一种可调节高度的外圆车刀，该外圆车刀的高度位置能够根据工件的直径进行调整。

为达到上述目的，本实用新型的技术方案如下：

一种可调节高度的外圆车刀，包括固定刀杆、活动刀杆、调节环和刀具，所述活动刀杆位于固定刀杆的顶部，所述调节环位于所述活动刀杆与所述固定刀杆之间；所述活动刀杆对应所述固定刀杆的一端设置有定位凸，所述固定刀杆对应所述活动刀杆的一端设置与所述定位凸匹配的定位槽，所述调节环套设在所述定位凸上，所述定位凸插在所述定位槽中；所述定位凸上设置有一个长条形的槽孔，所述固定刀杆于所述定位槽处设置有螺丝通孔，以一螺丝从所述螺丝通孔和槽孔中穿过将活动刀杆固定在所述固定刀杆上；所述活动刀杆的相对所述固定刀杆的一端设置有安装槽，所述刀具垂直固定在所述安装槽中。

进一步的是，所述固定刀杆和活动刀杆的形状为四方形。

进一步的是，所述刀具与所述安装槽的槽底之间安装有垫片。

与现有技术相比，本实用新型的有益效果是：将刀杆设计成两段式，通过调节调节环的厚度去调节活动刀杆相对固定刀杆的位置，从而去调节道具在Y轴上的位置。

附图说明

为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍。

图1为本实用新型实施例中所公开的一种可调节高度的外圆车刀的结构示意图；

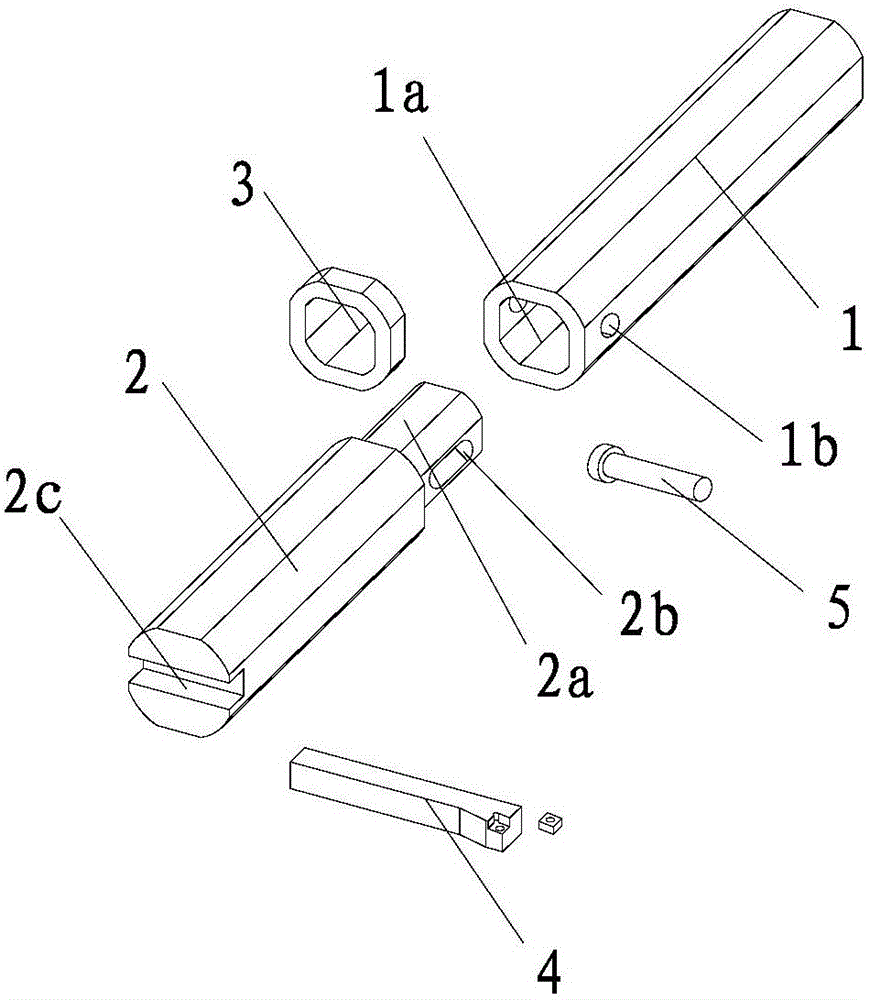

图2为本实用新型实施例中所公开的一种可调节高度的外圆车刀的爆炸性结构示意图。

附图中的标记为：

1-固定刀杆 2-活动刀杆 3-调节环 4-刀具 2a-定位凸 1a-定位槽 1b-螺丝通孔 2b-槽孔 5-螺丝

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。

参见图1和2所示的一种可调节高度的外圆车刀，包括固定刀杆1、活动刀杆2、调节环3和刀具4，活动刀杆2位于固定刀杆1的顶部，调节环3位于活动刀杆2与固定刀杆1之间；活动刀杆2对应固定刀杆1的一端设置有定位凸2a，固定刀杆1对应活动刀杆2的一端设置与定位凸2a匹配的定位槽1a，调节环3套设在定位凸2a上，定位凸2a插在定位槽1a中；定位凸2a上设置有一个长条形的槽孔2b，固定刀杆1于定位槽1a处设置有螺丝通孔1b，以一螺丝5从螺丝通孔和槽孔中穿过将活动刀杆2固定在固定刀杆1上；活动刀杆2的相对固定刀杆1的一端设置有安装槽，刀具4垂直固定在安装槽2c中。将刀杆设计成两段式，通过调节调节环3的厚度去调节活动刀杆2相对固定刀杆1的位置，从而去调节道具在Y轴上的位置。

将固定刀杆1和活动刀杆2的形状为四方形，以防止刀杆在加工时发生 自转，影响车削精度。

如果上述各零件存在加工误差，那么就需要在刀具与安装槽的槽底之间安装有垫片去消除这些误差，以保证加工精度。

对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
