小管径钢管的弯管装置的制作方法

本实用新型涉及工程施工领域，具体是一种小管径钢管的弯管装置。

背景技术：

在电气配管过程中，特别是小管径管路明敷时，经常出现为躲避障碍物或在进入电气箱（盒）时，进行弯制“Z”形弯，以便电气管路的布设。弯制“Z”形弯时，通常电气施工人员使用两种方法来制作“Z”形弯。现下制作“Z”形弯的工具使用不便，存在弯管困难甚至容易出现人伤的问题。

技术实现要素：

本实用新型的目的在于，提供一种使用方便，加工速度快且加工精度高的小管径钢管的弯管装置。

为了达到上述目的，本实用新型是这样实现的：

一种小管径钢管的弯管装置，它包括一块基板和两根弯把，两根弯把上下对称地设置在基板上；所述弯把包括滑轮架和设置在滑轮架上的第一滑轮和第二滑轮，滑轮架一端设置有握把，其中，用于将第一滑轮与滑轮架转动连接的销子贯穿整个滑轮架并且插入到基板中，如此，弯把能够以该销子为支点在基板上转动。

所述的小管径钢管的弯管装置，基板上开设有多个通孔，所述多个通孔用于根据不同钢管的管径而安置弯把上第一滑轮的销子。

本装置制作简单、成本低廉、安装便捷，携带方便；使用时无需反转弯制钢管，保证了施工质量。同时减少使用电动及液压弯管所带来的机械回弹，极大的提高了施工效率。

附图说明

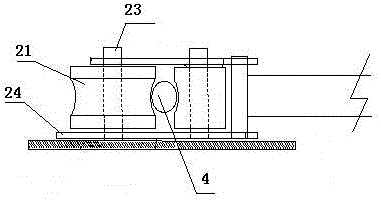

图1为本装置弯把的结构示意图。

图2为本装置 “Z”形弯制作示意图。

具体实施方式

以下通过具体实施例进一步说明本实用新型。

如图1、图2所示，一种小管径钢管的弯管装置，它包括一块基板1和两根弯把2，两根弯把2上下对称地设置在基板1上；所述弯把2包括滑轮架24和设置在滑轮架24上的第一滑轮21和第二滑轮22，弯把2尾端设置有握把，其中，用于将第一滑轮21与滑轮架24转动连接的销子23贯穿整个滑轮架24并且插入到基板1中，如此，弯把2能够以该销子23为支点在基板1上转动。

所述的小管径钢管的弯管装置，基板1上开设有多个通孔3，所述多个通孔3用于根据不同钢管的管径而安置弯把上第一滑轮21的销子23。

本装置制作简单、成本低廉、安装便捷，携带方便；使用时无需反转弯制钢管，保证了施工质量。同时减少使用电动及液压弯管所带来的机械回弹，极大的提高了施工效率。
