超行程搅拌摩擦焊焊接装置的制作方法

本实用新型涉及焊接技术领域，特别是涉及一种超行程搅拌摩擦焊焊接装置。

背景技术：

搅拌摩擦焊技术是近年来发展起来的一种新型固相连接新技术，该技术是最有前途和最适合结构件制造的工艺方法。由于搅拌摩擦焊焊缝组织均匀、焊接接头缺陷少、质量高、变形小，焊接过程安全，环保无污染，自动化程度高，刚性好，焊接过程稳定等技术优势，因而在许多工业领域获得了广泛应用。但是，搅拌摩擦焊也有不足，即搅拌摩擦焊在起始阶段焊接质量不稳定，容易出现缺陷，在结束位置搅拌头从材料抬起后，会留下尾孔，从而影响结构件的焊接质量。搅拌摩擦焊焊接装置是搅拌摩擦焊接技术的重要组成部分，直接关系到焊接过程是否稳定进行，并对焊接质量和产生的效率有显著影响。

技术实现要素：

本实用新型要解决的技术问题是，提供一种可以去除待焊接工件在进行搅拌摩擦焊起始阶段焊接时质量不稳定区及尾孔，使焊接质量和产生效率有显著提高的超行程搅拌摩擦焊焊接装置。

采用的技术方案是：

超行程搅拌摩擦焊焊接装置，包括工作平台、立柱、驱动机构、夹具、焊接设备支撑块。所述的工作平台为可左右水平滑动的工作平台，工作平台是由连接板、连接块及两侧加强块、加强筋构成的结构件，工作平台架设在由多个立柱和立柱之间拉筋组成的支撑架所设支撑滑轮上。所述驱动机构由电机加链传动、齿轮传动构成，电机带动链传动驱动转轴上齿轮，工作平台左右两端均连接有齿条，齿条通过齿轮驱动工作平台左右水平移动。所述立柱组成的支撑架两侧布设有垂直轴杆，垂直轴杆上套设有工作平台两侧限位滑轮。所述工作平台上面设置有装夹工件的夹具，工作平台下面设置有用于焊接设备支撑的焊接设备支撑块。

上述的夹具一端为不可调的固定端，另一端为可调节端，工件抵顶在夹具的固定端，利用夹具的可调节端夹紧工件。

本实用新型克服了质量不稳定区，使焊接质量和产生效率显著提高。

附图说明

图1是本实用新型的结构示意图。

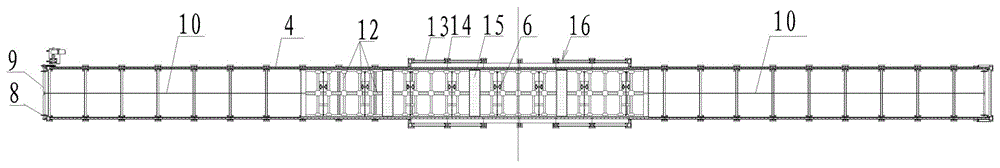

图2是图1的俯视图。

图3是图1的右视图。

具体实施方式

超行程搅拌摩擦焊焊接装置，包括工作平台16、立柱1、驱动机 构、夹具6、焊接设备支撑块7。所述的工作平台16为可左右水平滑动的工作平台，工作平台16是由连接板15、连接块12及两侧加强块14、加强筋13构成的结构件，工作平台16架设在由多个立柱1和立柱之间拉筋5组成的支撑架所设支撑滑轮4上。所述驱动机构由电机2加链传动、齿轮传动构成，电机2带动链传动3驱动转轴9上齿轮8，工作平台16左右两端均连接有齿条10，齿条10通过齿轮驱动工作平台左右水平移动。所述立柱1组成的支撑架两侧布设有垂直轴杆，垂直轴杆上套设有工作平台两侧限位滑轮11。所述工作平台上面设置有装夹工件的夹具6，夹具6一端为不可调的固定端18，另一端为可调节端19，工件17抵顶在夹具的固定端18，利用夹具的可调节端19夹紧工件17(见图3)。工作平台16下面设置有用于焊接设备支撑的焊接设备支撑块7，构成超行程搅拌摩擦焊焊接装置。
