本实用新型涉及一种不锈钢片料分片机构,属于保温杯底片生产设备领域。
背景技术:
现有的保温杯底片很多采用不锈钢制成,在现有保温杯底片的生产线上,对底片的冲凹和车边均采用人工作业,开好片料后,容易多张保温杯底片叠在一起,不易分开,影响了生产效率。
技术实现要素:
针对上述现有技术存在的问题,本实用新型提供一种不锈钢片料分片机构,对不锈钢底片分片效率高,确保生产的顺利进行。
为了实现上述目的,本实用新型采用的一种不锈钢片料分片机构,包括机械手臂,所述机械手臂用于将不锈钢片料上提,还包括设置在片料外围的若干限位棒;
所述限位棒上设有用于分片的锯片,锯片通过转轴活动安装在限位棒上,且锯片可绕转轴旋转,所述限位棒上开有两螺栓孔,两螺栓孔内分别装有用于配合调节锯片露出距离的顶回螺钉和顶出螺钉,所述顶回螺钉位于转轴下端,所述顶出螺钉位于转轴上端。
作为改进,所述限位棒具有三个,三限位棒规则布置在片料的外围,任意两限位棒间距相同。
作为改进,所述顶出螺钉与锯片间设有一横杆,顶出螺钉与所述横杆间设有弹簧。
作为改进,限位棒上安装顶出螺钉的螺栓孔外侧设有楔块,楔块上设有与螺栓孔配合的螺栓外孔,顶出螺钉安装在所述螺栓外孔内,横杆一端安装在螺栓孔内,另一端安装在螺栓外孔内。
作为改进,所述顶回螺钉和顶出螺钉的长度相同。
作为改进,所述锯片上带有锯齿的一侧朝向不锈钢片料。
与现有技术相比,本实用新型通过设置在片料外围的若干限位棒,挡住片料,保证片料整齐堆叠,同时依靠安装在限位棒上的锯片,当机械手臂将片料取出限位棒时,锯片在顶回螺钉与顶出螺钉的配合调节下,对被提片料实现刮料功能,确保高效分片。该分片机构结构设计合理、分片效率高,可确保生产的顺利进行。
附图说明
图1为本实用新型的结构示意图;

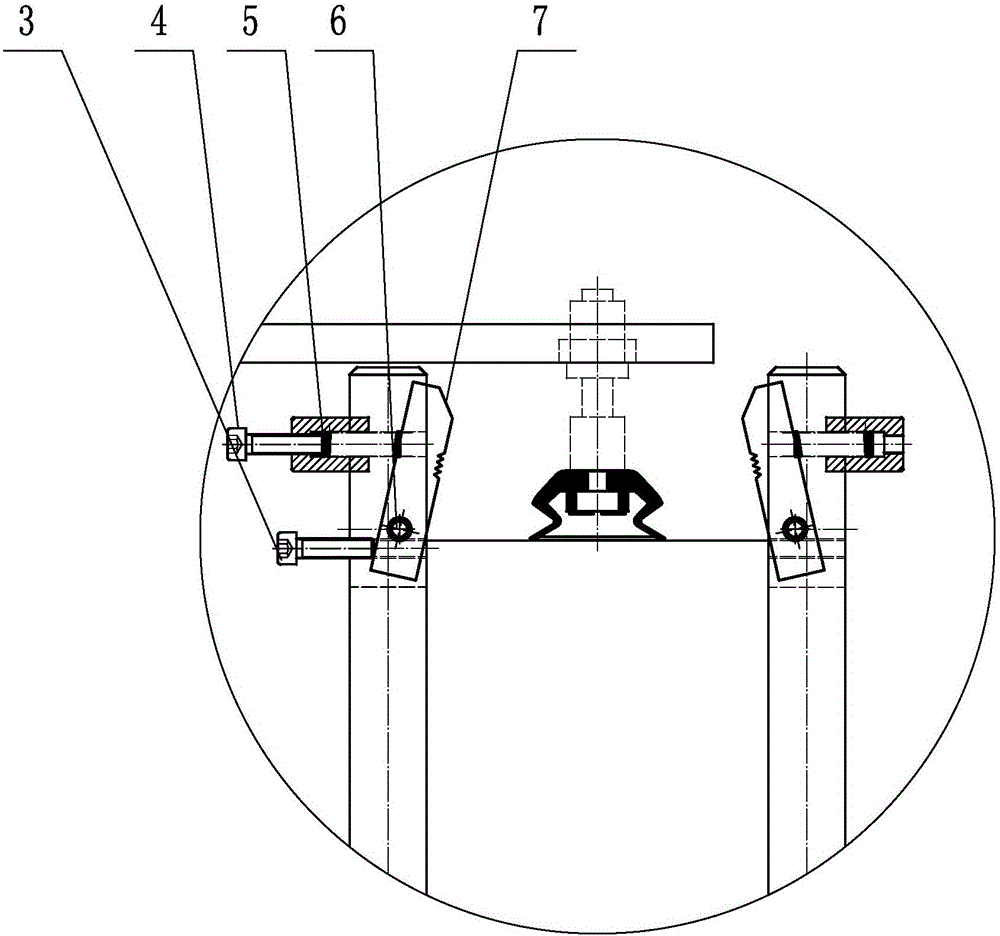

图2为图1中A处的局部放大图;
图3为本实用新型的俯视图;
图中:1、机械手臂,2、限位棒,3、顶回螺钉,4、顶出螺钉,5、弹簧,6、转轴,7、锯片。
具体实施方式
为使本实用新型的目的、技术方案和优点更加清楚明了,下面通过附图及实施例,对本实用新型进行进一步详细说明。但是应该理解,此处所描述的具体实施例仅仅用以解释本实用新型,并不用于限制本实用新型的范围。
除非另有定义,本文所使用的所有的技术术语和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同,本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的,不是旨在于限制本实用新型。
如图1、图2和图3所示,一种不锈钢片料分片机构,包括机械手臂1,所述机械手臂1用于将不锈钢片料上提,还包括设置在片料外围的若干限位棒2;
所述限位棒2上设有用于分片的锯片7,锯片7通过转轴6活动安装在限位棒2上,且锯片7可绕转轴6旋转,所述限位棒2上开有两螺栓孔,两螺栓孔内分别装有用于配合调节锯片7露出距离的顶回螺钉3和顶出螺钉4,所述顶回螺钉3位于转轴6下端,所述顶出螺钉4位于转轴6上端。
作为实施例的改进,所述限位棒2具有三个,三限位棒2规则布置在片料的外围,任意两限位棒2间距相同。通过限位棒2的规则排列,有效挡住片料,保证片料整齐堆叠。
作为实施例的改进,所述顶出螺钉4与锯片7间设有一横杆,顶出螺钉4与所述横杆间设有弹簧5。通过弹簧5,使刮料锯片7具有弹性,可以受力收缩,防止片料卡死。
作为实施例的改进,限位棒2上安装顶出螺钉4的螺栓孔外侧设有楔块,楔块上设有与螺栓孔配合的螺栓外孔,顶出螺钉4安装在所述螺栓外孔内,横杆一端安装在螺栓孔内,另一端安装在螺栓外孔内。结构设计合理,操作使用方便。
作为实施例的改进,所述顶回螺钉3和顶出螺钉4的长度相同。加工、使用更方便。
作为实施例的改进,所述锯片7上带有锯齿的一侧朝向不锈钢片料,通过锯齿的使用,有效对片料进行分片操作。
使用时,通过设置在片料外围的三个限位棒,挡住片料,保证片料整齐堆叠,同时依靠安装在限位棒上的锯片,当机械手臂将片料取出限位棒时,锯片在顶回螺钉与顶出螺钉的配合调节下,对被提片料实现刮料功能,确保高效分片。该分片机构结构设计合理、分片效率高,可确保生产的顺利进行。
