弹簧机芯刀的旋切装置的制作方法

本实用新型涉及金属丝无切削加工机械，具体说是涉及弹簧机芯刀的旋切装置，适用于卷绕高级钢丝弹簧。

背景技术：

钢丝弹簧机不可或缺的关键部件必定有钢丝切断装置，社会上普遍常见的切断装置多数是用芯刀从上往下切断，也有水平切断或者倾斜一个角度切断的，所有这些切断都把钢丝的断面在径向挤压出一个凸出的尖刺，对于人体经常要接触的弹簧或者需要漂亮的高级弹簧，就得在后加工时把两个断面都磨削光滑，所耗费的工时甚至比卷绕一个弹簧还多，如何把修磨弹簧断面的时间节省下来，提高生产效率，有鉴于此，本发明人做了深入研究，设计出一种新颖的弹簧机芯刀的旋切装置，本案由此产生。

技术实现要素：

本实用新型的目的在于克服上述现有技术的缺陷，提供一种弹簧机芯刀的旋切装置。

本发明是通过下述技术方案得以实现的：

安装在墙板上的弹簧机芯刀的旋切装置，包括：转轴、偏心销、滑枕螺杆、轴承、滑座、滑座销轴、复位块、滑块、芯刀部件；

所述转轴用轴承固定在墙板上，转轴的前端面上固定有偏心销，偏心销的轴心与转轴有一定距离；

滑枕螺杆的下端是个矩形块，中间有通孔，滑枕螺杆通过轴承连接在偏心销上；

复位块是块矩形板，中间的通孔套在滑枕螺杆上，复位块上下两个端面设置的两个拼紧螺帽把复位块固定在滑枕螺杆上，拧动拼紧螺帽可以调整滑枕螺杆在滑块中的高低位置；

滑块呈长条形，上部有缺口，容纳滑枕螺杆的矩形块，滑块的上端面有螺孔，复位块用螺丝固定在滑块的上端面，滑块的下部设置了两条凸棱，凸棱与滑座的沟槽适配，滑块能够在滑座里滑动；芯刀部件固定在滑块最低点；

滑座中间有个贯通的沉头孔，滑座销轴的前端设置有螺纹，滑座销轴穿过滑座的沉头孔拧紧在墙板上，把滑座销接到墙板上，滑座能围绕滑座销轴旋转。

作为优选方案，所述轴承的外面都设置了轴承盖,减少灰尘侵入。

本实用新型的有益效果是：突破惯性思维，用芯刀的摆动式剪切代替传统的直线移动式剪切，使钢丝剪切断面光滑平整，变形大大减少，节省了后加工时间，提高了生产效率。

附图说明

因为芯刀部件在业内熟知，为突出主题，把芯刀固定部件简化了。

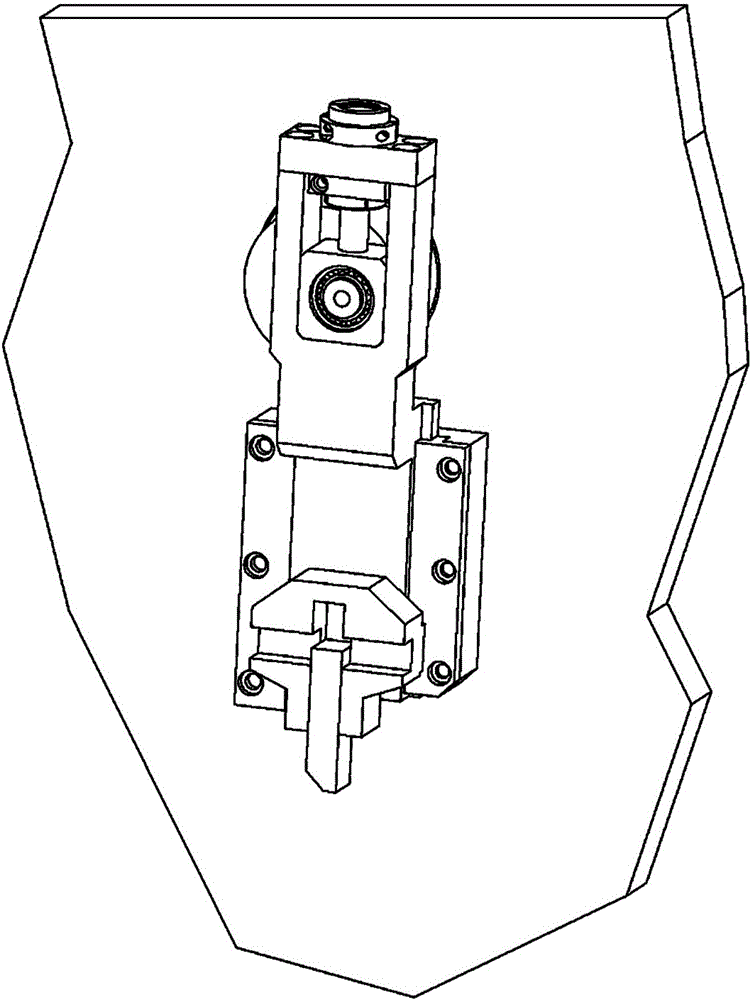

图1为弹簧机芯刀的旋切装置的外形立体图(转轴的偏心销位于最高点)；

图2为弹簧机芯刀的旋切装置的动态位置图(转轴的偏心销位于最右点)；

图3为弹簧机芯刀的旋切装置的动态位置图(转轴的偏心销位于最低点)；

图4为弹簧机芯刀的旋切装置的动态位置图(转轴的偏心销位于最左点)；

图5为弹簧机芯刀的旋切装置中旋转摆动部件的结构分解图。

附图标记说明：

1转轴，11偏心销,2滑枕螺杆，21轴承，3滑座，4滑座销轴，5复位块，51拼紧螺帽，6滑块，7芯刀部件，8墙板。

具体实施方式

下面通过附图和实施例对本实用新型作进一步详细阐述。

实施例1

弹簧机芯刀的旋切装置的结构如图1、图5所示，安装在墙板上的弹簧机芯刀的旋切装置，包括：转轴1、偏心销11、滑枕螺杆2、轴承21、滑座3、滑座销轴4、复位块5、滑块6、芯刀部件7；

参看图5，所述转轴1用轴承固定在墙板上8，转轴1的前端面上固定有偏心销11，偏心销11的轴心与转轴1有一定距离，在设计中控制这个偏心距离可以调整滑枕螺杆的旋转轨迹；

滑枕螺杆2的下端是个矩形块，中间有通孔，滑枕螺杆2通过轴承21连接在偏心销11上；

滑块6呈长条形，上部有缺口容纳滑枕螺杆2的矩形块，滑块6的上端面有螺孔，复位块5用螺丝固定在滑块6的上端面，滑块6的下部设置了两条凸棱，凸棱与滑座3的沟槽适配，滑块6能够在滑座3里滑动；芯刀部件7固定在滑块6最低点；

复位块5是块矩形板，中间的通孔套在滑枕螺杆2上，复位块5上下两个端面设置的两个拼紧螺帽51把复位块5固定在滑枕螺杆2上，拧动拼紧螺帽51可以调整滑块6在滑枕螺杆2上的高低位置，也即可以调整芯刀座部件7的高低；

参看图5，滑座3中间有个贯通的沉头孔，滑座销轴4的前端设置有螺纹，滑座销轴4穿过滑座3的沉头孔拧紧在墙板8上，把滑座3销接到墙板上，滑座3能围绕滑座销轴4旋转。

工作机制是：转动转轴1，请注意偏心销11和芯刀部件7的联动关系。

参看图1，当偏心销11处于最高点时，滑块6处于垂直位置，芯刀部件7指向垂直正下方；

参看图2，随着转轴1的转动，滑块6位置向右下方移动，芯刀部件7随之摆动，转轴1转过90度时，偏心销11处于最右极限点，芯刀部件7指向左下方；

参看图3，随着转轴1的继续转动，滑块6位置向左下方移动，芯刀部件7随之摆动，转轴1转过180度时，偏心销11处于最低点，芯刀部件7又指向垂直正下方，并且芯刀部件7处于最低点；

参看图4，随着转轴1的继续转动，滑块6位置向左上方移动，芯刀部件7随之摆动，转轴1转过270度时，偏心销11处于最右极限点，芯刀部件7指向右下方；

随着转轴1的继续转动，滑块6位置向右上方移动，转轴1处于360度时，偏心销11又回到最高点，完成一个循环，俗称复位。我们看到在转轴1的整个旋转过程中，除了上下两个极限点，在滑动移动过程中，芯刀部件7始终是斜着摆动且倾斜角度在变化中；在芯刀动态的摆动中参与切断，钢丝断面的变形就小，断面就光洁，可以省略后道磨削工序。
