一种建筑用锯切机的制作方法

本发明涉及建筑机械加工设备技术领域，特别涉及一种用于建筑行业的锯切机。

背景技术：
：

锯切作为切割加工的起点，已成为作业过程中重要的组成环节。建筑行业中锯切可以节约材料、减少二次加工量和提高生产效率，因此建筑用锯切机已广泛应用于建筑原材料切割。然而，传统的建筑用锯切机结构复杂、加工稳定性不高，建筑用锯切机的加工智能化也势在必行。

技术实现要素：
：

本发明的目的就是针对现有技术之不足，而提供一种建筑用锯切机，其具有结构紧凑实用、安全可靠、切割稳定的优点。

本发明的技术解决措施如下：一种建筑用锯切机，包括：床座，其包括若干相接的支撑架和设置于所述支撑架顶部的支撑台，所述支撑台的中部开设有锯槽，所述床座两侧的支撑架上均紧固有若干支撑块，所述支撑块上均承托有导轨，所述床座一侧的导轨上设置有进刀排齿；锯切装置，其包括固定座、安装于所述固定座上的驱动电机、由所述驱动电机驱动的主轴机构、紧固于所述主轴机构一端的圆锯片，所述固定座的底端面两侧均设置有滑块，所述滑块与所述导轨相互配合滑动，所述固定座的一侧安装有进刀电机，所述进刀电机的驱动端紧固有进刀齿轮，所述进刀齿轮与所述进刀排齿位于同侧并相互配合传动，所述驱动电机的驱动端紧固有驱动带轮，所述主轴机构的另一端紧固有主轴带轮，所述驱动带轮和所述主轴带轮之间套置有传动皮带，所述的主轴机构包括设置于所述固定座上的轴套座、紧固于所述轴套座内的轴承、嵌置于所述轴承上的主轴，所述轴套座的底端面两侧均设置有定位板，所述定位板上贯穿有调整螺钉，所述调整螺钉与所述轴套座的底部侧端面相抵。

作为上述技术方案的优选，所述支撑台的顶端面。

作为上述技术方案的优选，所述导轨的两侧均设置有挡块，所述挡块的高度大于所述滑块的高度。

作为上述技术方案的优选，所述圆锯片的两侧均设置有垫片，所述垫片套置于所述主轴上，并通过轴盖将所述圆锯片紧固于所述主轴上。

作为上述技术方案的优选，所述锯槽的宽度大于所述圆锯片的厚度。

作为上述技术方案的优选，所述床座的上部罩盖有防护罩，所述防护罩的材料选用不锈钢。

本发明的有益效果在于：本发明提供的建筑用锯切机，通过智能控制进刀电机，并通过进刀齿轮和进刀排齿的相互传动，使得锯切装置的锯切速度全程可控，从而保证切割精度和质量的稳定；整个建筑用锯切机无需人工操作，结构简单、安全可靠，大大提高了工作效率和产能。

附图说明：

以下附图仅旨在于对本发明做示意性说明和解释，并不限定本发明的范围。其中：

图1为本发明所述的建筑用锯切机的结构示意图；

图2为本发明所述的建筑用锯切机的局部结构示意图；

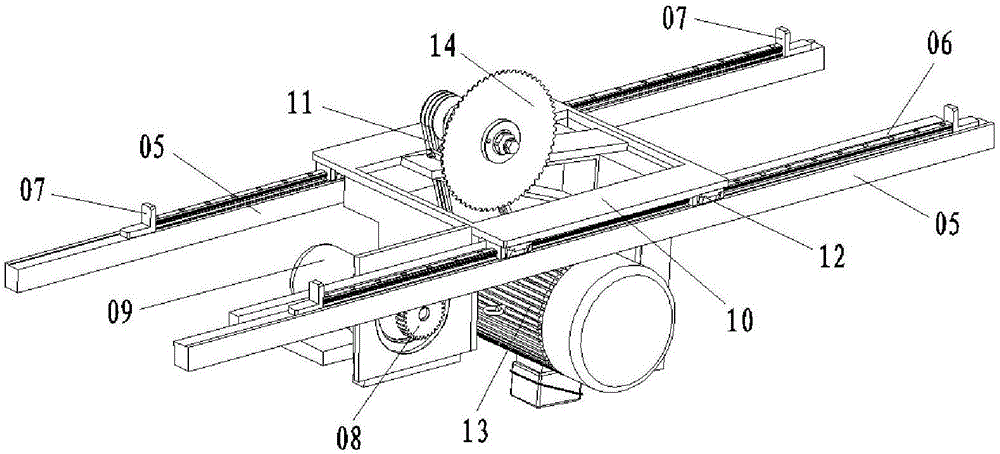

图3为本发明所述的锯切装置的结构示意图；

图4为本发明所述的主轴机构的结构示意图；

图5为本发明所述的主轴机构的剖视图；

图中，01、床座；011、支撑架；02、支撑台；021、锯槽；03、磨板；04、支撑块；05、导轨；06、进刀排齿；07、挡块；08、进刀齿轮；09、进刀电机；10、固定座；11、传动皮带；12、滑块；13、驱动电机；14、圆锯片；15、驱动带轮；16、主轴带轮；17、主轴；18、轴套座；19、定位板；20、调整螺钉；21、垫片；22、轴盖；23、轴承。

具体实施方式：

实施例：以下由特定的具体实施例说明本发明的实施方式，本领域技术人员可由本说明书所揭示的内容轻易地了解本发明的其他优点及功效。本实施例中，提到的“顶端”“底端”是按照通常的意义定义，比如，参考重力的方向定义，重力的方向是向下方，相反的方向是上方，类似地在上方的是顶部或者上部。

见图1和图2所示，本发明提供了一种建筑用锯切机，包括：

床座01，其包括若干横竖相接的支撑架011和设置于所述支撑架011顶部的支撑台02，所述支撑台02的中部开设有锯槽021，所述支撑台02的锯槽021两侧平置有若干磨板03，所述磨板03的顶端面为平面并高于所述支撑台02的顶端面，所述床座01两侧的支撑架011上均紧固有若干支撑块04，所述支撑块04上均承托有导轨05，所述导轨05的两侧均设置有挡块07，所述床座01一侧的导轨05上设置有进刀排齿06，所述床座01的上部罩盖有防护罩(未图示)，所述防护罩的材料选用不锈钢；

锯切装置，见图3所示，其包括固定座10、安装于所述固定座10上的驱动电机13、由所述驱动电机13驱动的主轴机构、紧固于所述主轴机构一端的圆锯片14，所述锯槽021的宽度大于所述圆锯片14的厚度，所述固定座10的底端面两侧均设置有滑块12，所述滑块12与所述导轨05相互配合滑动，所述挡块07的高度大于所述滑块12的高度，所述固定座10的一侧安装有进刀电机09，所述进刀电机09的驱动端紧固有进刀齿轮08，所述进刀齿轮08与所述进刀排齿06位于同侧并相互配合传动，所述驱动电机13的驱动端紧固有驱动带轮15，所述主轴机构的另一端紧固有主轴带轮16，所述驱动带轮15和所述主轴带轮16之间套置有传动皮带11，见图4和图5所示，所述的主轴机构包括设置于所述固定座10上的轴套座18、紧固于所述轴套座18内的轴承22、嵌置于所述轴承22上的主轴17，所述圆锯片14的两侧均设置有垫片21，所述垫片21套置于所述主轴17上，并通过轴盖22将所述圆锯片14紧固于所述主轴17上，所述轴套座18的底端面两侧均设置有定位板19，所述定位板19上贯穿有调整螺钉20，所述调整螺钉20与所述轴套座18的底部侧端面相抵。

具体使用过程如下：将待加工工件板放置于支撑台02上，并用定位工装将工件板紧固，启动建筑用锯切机，进刀电机09带动进刀齿轮08转动，在进刀齿轮08与进刀排齿06的作用下，锯切装置沿着导轨05匀速进给，同时，驱动电机13带动主轴17转动，并致使圆锯片14高速转动，圆锯片14接触工件板并进行切割加工，当锯切装置从支撑台02的一侧匀速进给至另一侧时，即工件板加工完成。本发明提供的建筑用锯切机，通过智能控制进刀电机09，并通过进刀齿轮08和进刀排齿06的相互传动，使得锯切装置的锯切速度全程可控，从而保证切割精度和质量的稳定；整个建筑用锯切机无需人工操作，结构简单、安全可靠，大大提高了工作效率和产能。

所述实施例用以例示性说明本发明，而非用于限制本发明。任何本领域技术人员均可在不违背本发明的精神及范畴下，对所述实施例进行修改，因此本发明的权利保护范围，应如本发明的权利要求所列。
