一种建筑用铁质品除锈装置的制作方法

本实用新型涉及一种除锈装置，尤其涉及一种建筑用铁质品除锈装置。

背景技术：

铁质品就是含铁量多的金属板块，多用于建筑和工业上。

除锈就是应用各种手段去除金属表面锈蚀的方法，除锈方法可分为四类：一、手工除锈，二、化学除锈，三、超声波除锈，四、机械除锈，手工除锈速度慢，效率低，化学除锈缺点是除锈效果不理想，达不到除锈的目的，化学污染大。

现有的铁质品除锈主要依靠人工来完成，存在除锈不完全、工作效率低、操作复杂的缺点，因此亟需研发一种除锈完全、工作效率高、操作简单的建筑用铁质品除锈装置。

技术实现要素：

（1）要解决的技术问题

本实用新型为了克服现有铁质品除锈存在除锈不完全、工作效率低、操作复杂的缺点，本实用新型要解决的技术问题是提供一种除锈完全、工作效率高、操作简单的建筑用铁板除锈装置。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种建筑用铁质品除锈装置，包括有支架Ⅰ、底板、支架Ⅱ、支架Ⅲ、支架Ⅳ、右轴承座、丝杆、螺母、左轴承座、电机Ⅰ、电动推杆Ⅰ、电动推杆Ⅱ、打磨块、矩形压块、电动推杆Ⅲ、电磁铁、电机Ⅱ、气缸、从动轮、平皮带和电动轮，底板顶部从左至右依次设有支架Ⅰ、支架Ⅱ、支架Ⅲ和支架Ⅳ，支架Ⅰ顶部设有电动轮，支架Ⅱ顶部设有从动轮，从动轮设在电动轮正右方，电动轮和从动轮之间连接有平皮带，支架Ⅲ上部左侧设有气缸，气缸左侧连接有电机Ⅱ，电机Ⅱ左侧连接有电磁铁，支架Ⅳ底部从左至右依次设有电动推杆Ⅰ、电机Ⅰ、左轴承座和右轴承座，电动推杆Ⅰ底部连接有电动推杆Ⅱ，电动推杆Ⅱ右侧连接有打磨块，左轴承座和右轴承座之间安装有丝杆，丝杆与电机Ⅰ连接，丝杆上设有螺母，螺母和丝杆配合，螺母底部连接有电动推杆Ⅲ，电动推杆Ⅲ底部连接有矩形压块。

优选地，还包括有电机Ⅲ、固定板、电动推杆Ⅳ和弧形压块，螺母底部设有电机Ⅲ，电机Ⅲ底部连接有固定板，固定板左侧设有电动推杆Ⅲ，固定板右侧设有电动推杆Ⅳ，电动推杆Ⅳ底部连接有弧形压块。

工作原理：当需要对铁质品进行除锈时，将铁质品放置在平皮带上，启动电动推杆Ⅲ伸长，带动矩形压块向下移动，当矩形压块紧紧按压住铁质品时，关闭电动推杆Ⅲ，启动电动推杆Ⅰ伸长，带动打磨块向下移动，当打磨块接触到铁质品时关闭电动推杆Ⅰ，同时启动电机Ⅰ和电动轮，电机Ⅰ顺时针转动，带动丝杆顺时针转动，丝杆和螺母配合，带动螺母向右移动，电动轮顺时针转动，带动从动轮顺时针转动，保持平皮带和螺母向右移动的速率相同，使铁质品在平皮带上相对静止的向右移动，启动电动推杆Ⅱ不断伸长和缩短，使打磨块不断与铁质品摩擦，这样可以对铁质品进行除锈，当铁质品移动到平皮带的最右端时，同时关闭电机Ⅰ和电动轮，启动电动推杆Ⅰ缩短至复位，带动打磨块向上移动至复位，启动电动推杆Ⅲ缩短至复位，启动气缸伸长，当电磁铁块接触铁质品时关闭气缸，然后使电磁铁通电，使电磁铁吸住铁质品，启动电机Ⅱ转动180度，使铁质品转动180度，使电磁铁断电，启动气缸缩短至复位，启动电动推杆Ⅲ伸长，带动矩形压块向下移动，当矩形压块紧紧按压住铁质品时，关闭电动推杆Ⅲ，启动电动推杆Ⅰ伸长，带动打磨块向下移动，当打磨块接触到铁质品时关闭电动推杆Ⅰ，同时启动电机Ⅰ和电动轮，电机Ⅰ逆时针转动，带动丝杆逆时针转动，丝杆和螺母配合，带动螺母向左移动，电动轮逆时针转动，带动从动轮逆时针转动，保持平皮带和螺母向左移动的速率相同，使铁质品在平皮带上相对静止的向左移动，启动电动推杆Ⅱ不断伸长和缩短，使打磨块不断与铁质品摩擦，这样可以对铁质品进行除锈，当铁质品移动到平皮带的最左端时，同时关闭电机Ⅰ和电动轮，启动电动推杆Ⅰ缩短至复位，带动打磨块向上移动至复位，启动电动推杆Ⅲ缩短至复位，这样铁质品就除锈完全，可以取下使用了。

因为还包括有电机Ⅲ、固定板、电动推杆Ⅳ和弧形压块，螺母底部设有电机Ⅲ，电机Ⅲ底部连接有固定板，固定板左侧设有电动推杆Ⅲ，固定板有侧设有电动推杆Ⅳ，电动推杆Ⅳ底部连接有弧形压块，当需要除锈的铁质品是圆柱体时，可以启动电机Ⅲ旋转180度，启动电动推杆Ⅳ伸长，使弧形压块向下移动，当弧形压块紧紧压住铁质品时，关闭电动推杆Ⅳ，然后进行上述步骤就可以对圆柱体的铁质品进行除锈了，可以扩大装置的使用范围。

（3）有益效果

本实用新型达到了除锈完全、工作效率高、操作简单的效果。

附图说明

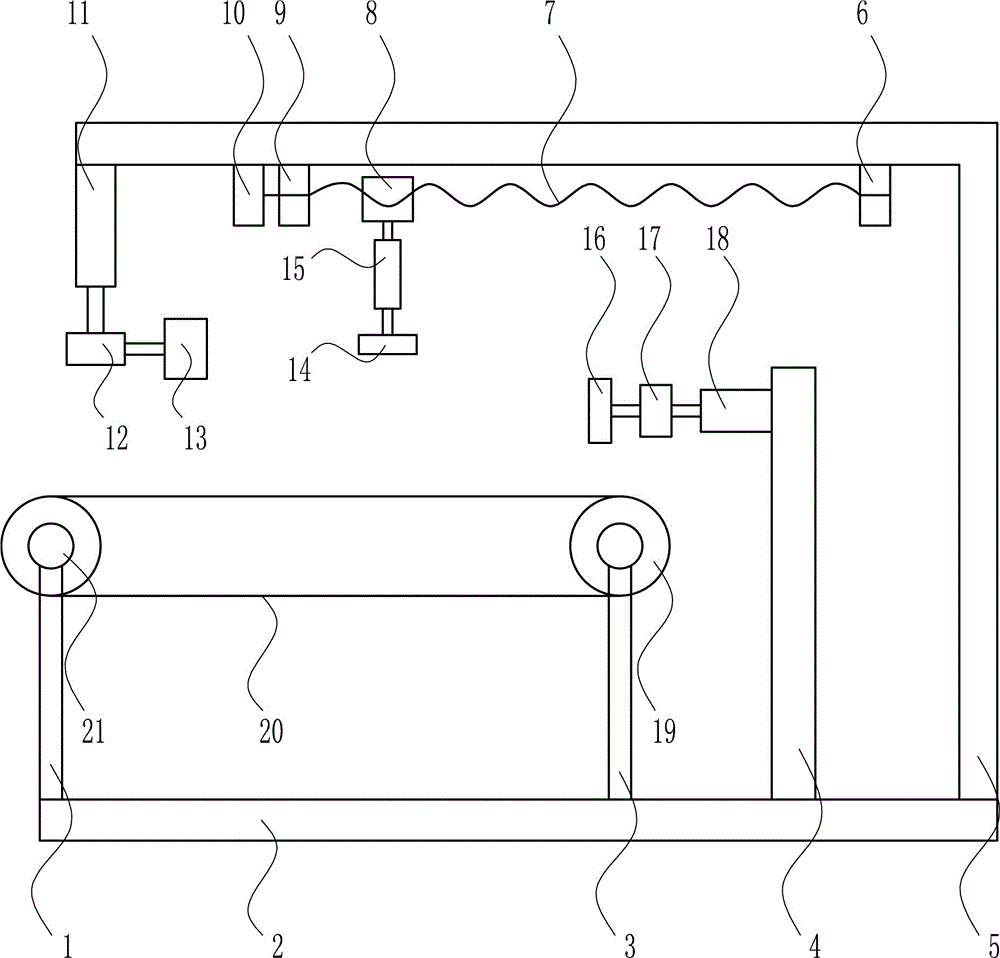

图1是本实用新型的第一种主视结构示意图。

图2是本实用新型的第二种主视结构示意图。

图3是本实用新型弧形压块的左视结构示意图。

附图中的标记为：1-支架Ⅰ，2-底板，3-支架Ⅱ，4-支架Ⅲ，5-支架Ⅳ，6-右轴承座，7-丝杆，8-螺母，9-左轴承座，10-电机Ⅰ，11-电动推杆Ⅰ，12-电动推杆Ⅱ，13-打磨块，14-矩形压块，15-电动推杆Ⅲ，16-电磁铁，17-电机Ⅱ，18-气缸，19-从动轮，20-平皮带，21-电动轮，22-电机Ⅲ，23-固定板，24-电动推杆Ⅳ，25-弧形压块。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种建筑用铁质品除锈装置，如图1-3所示，包括有支架Ⅰ1、底板2、支架Ⅱ3、支架Ⅲ4、支架Ⅳ5、右轴承座6、丝杆7、螺母8、左轴承座9、电机Ⅰ10、电动推杆Ⅰ11、电动推杆Ⅱ12、打磨块13、矩形压块14、电动推杆Ⅲ15、电磁铁16、电机Ⅱ17、气缸18、从动轮19、平皮带20和电动轮21，底板2顶部从左至右依次设有支架Ⅰ1、支架Ⅱ3、支架Ⅲ4和支架Ⅳ5，支架Ⅰ1顶部设有电动轮21，支架Ⅱ3顶部设有从动轮19，从动轮19设在电动轮21正右方，电动轮21和从动轮19之间连接有平皮带20，支架Ⅲ4上部左侧设有气缸18，气缸18左侧连接有电机Ⅱ17，电机Ⅱ17左侧连接有电磁铁16，支架Ⅳ5底部从左至右依次设有电动推杆Ⅰ11、电机Ⅰ10、左轴承座9和右轴承座6，电动推杆Ⅰ11底部连接有电动推杆Ⅱ12，电动推杆Ⅱ12右侧连接有打磨块13，左轴承座9和右轴承座6之间安装有丝杆7，丝杆7与电机Ⅰ10连接，丝杆7上设有螺母8，螺母8和丝杆7配合，螺母8底部连接有电动推杆Ⅲ15，电动推杆Ⅲ15底部连接有矩形压块14。

还包括有电机Ⅲ22、固定板23、电动推杆Ⅳ24和弧形压块25，螺母8底部设有电机Ⅲ22，电机Ⅲ22底部连接有固定板23，固定板23左侧设有电动推杆Ⅲ15，固定板23右侧设有电动推杆Ⅳ24，电动推杆Ⅳ24底部连接有弧形压块25。

工作原理：当需要对铁质品进行除锈时，将铁质品放置在平皮带20上，启动电动推杆Ⅲ15伸长，带动矩形压块14向下移动，当矩形压块14紧紧按压住铁质品时，关闭电动推杆Ⅲ15，启动电动推杆Ⅰ11伸长，带动打磨块13向下移动，当打磨块13接触到铁质品时关闭电动推杆Ⅰ11，同时启动电机Ⅰ10和电动轮21，电机Ⅰ10顺时针转动，带动丝杆7顺时针转动，丝杆7和螺母8配合，带动螺母8向右移动，电动轮21顺时针转动，带动从动轮19顺时针转动，保持平皮带20和螺母8向右移动的速率相同，使铁质品在平皮带20上相对静止的向右移动，启动电动推杆Ⅱ12不断伸长和缩短，使打磨块13不断与铁质品摩擦，这样可以对铁质品进行除锈，当铁质品移动到平皮带20的最右端时，同时关闭电机Ⅰ10和电动轮21，启动电动推杆Ⅰ11缩短至复位，带动打磨块13向上移动至复位，启动电动推杆Ⅲ15缩短至复位，启动气缸18伸长，当电磁铁16块接触铁质品时关闭气缸18，然后使电磁铁16通电，使电磁铁16吸住铁质品，启动电机Ⅱ17转动180度，使铁质品转动180度，使电磁铁16断电，启动气缸18缩短至复位，启动电动推杆Ⅲ15伸长，带动矩形压块14向下移动，当矩形压块14紧紧按压住铁质品时，关闭电动推杆Ⅲ15，启动电动推杆Ⅰ11伸长，带动打磨块13向下移动，当打磨块13接触到铁质品时关闭电动推杆Ⅰ11，同时启动电机Ⅰ10和电动轮21，电机Ⅰ10逆时针转动，带动丝杆7逆时针转动，丝杆7和螺母8配合，带动螺母8向左移动，电动轮21逆时针转动，带动从动轮19逆时针转动，保持平皮带20和螺母8向左移动的速率相同，使铁质品在平皮带20上相对静止的向左移动，启动电动推杆Ⅱ12不断伸长和缩短，使打磨块13不断与铁质品摩擦，这样可以对铁质品进行除锈，当铁质品移动到平皮带20的最左端时，同时关闭电机Ⅰ10和电动轮21，启动电动推杆Ⅰ11缩短至复位，带动打磨块13向上移动至复位，启动电动推杆Ⅲ15缩短至复位，这样铁质品就除锈完全，可以取下使用了。

因为还包括有电机Ⅲ22、固定板23、电动推杆Ⅳ24和弧形压块25，螺母8底部设有电机Ⅲ22，电机Ⅲ22底部连接有固定板23，固定板23左侧设有电动推杆Ⅲ15，固定板23有侧设有电动推杆Ⅳ24，电动推杆Ⅳ24底部连接有弧形压块25，当需要除锈的铁质品是圆柱体时，可以启动电机Ⅲ22旋转180度，启动电动推杆Ⅳ24伸长，使弧形压块25向下移动，当弧形压块25紧紧压住铁质品时，关闭电动推杆Ⅳ24，然后进行上述步骤就可以对圆柱体的铁质品进行除锈了，可以扩大装置的使用范围。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
