一种水口塞棒连接杆的制作方法

本实用新型涉及塞棒连接装置领域，具体为一种水口塞棒连接杆。

背景技术：

在我国现有的炼钢设施中，相当部分炼钢厂的钢水浇铸使用塞棒式水口。故近年来塞棒连接杆已成为常见冶金备件，塞棒连接杆较为适合各种工作条件下的工作状况，且结构简单，操作方便，并能提高塞棒机构工作的效率，而且操作工人可以减少高温条件下的艰苦作业，提高生产效率。因此塞棒连接杆越来越广泛地应用于炼钢厂的中间包水口及小型水口等设备，目前国内使用的塞棒连接杆多是引进德国系列产品，一般使用的Stahl04材质或S355GT加工制造，因此针对以上问题设计一种水口塞棒连接杆替代进口产品是十分必要的。

技术实现要素：

针对以上问题，本实用新型提供了一种水口塞棒连接杆，本实用新型通过球面螺母与塞棒相连接，由于螺杆螺纹设计全螺纹，在不同使用环境下，不用调节设备高度，便可调节不同工况下使用高度，本实用新型的接口均与国内大部分塞棒吻合连接，又具有不同装夹高度的可调节性，使设备的使用范围比同类产品提高一倍，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型提供如下技术方案：一种水口塞棒连接杆，包括螺杆、弯管、快速接头、上端螺母与球面螺母，所述上端螺母与弯管一端固定在螺杆上，所述球面螺母旋入在螺杆上，所述球面螺母外表面上设有球面螺纹，所述弯管另一端与快速接头基座焊接固定，所述螺杆采用全螺纹结构。

作为本实用新型一种优选的技术方案，所述球面螺母通过球面螺纹连接有外球面垫圈。

作为本实用新型一种优选的技术方案，所述上端螺母与弯管一端通过焊接的方式固定在螺杆上。

作为本实用新型一种优选的技术方案，所述上端螺母为外六角螺母。

与现有技术相比，本实用新型的有益效果是：本实用新型通过球面螺母与塞棒相连接，由于螺杆螺纹设计全螺纹，在不同使用环境下，不用调节设备高度，便可调节不同工况下使用高度，本实用新型的接口均与国内大部分塞棒吻合连接，又具有不同装夹高度的可调节性，使设备的使用范围比同类产品提高一倍，快速接头的使用，即能减少更换时间，密封性好，即能提高连接杆的整体使用寿命，又能降低生产成本，该装置主要部件采用耐热不锈钢制造，设备有较强的耐高温、耐腐蚀性。

附图说明

图1为本实用新型整体结构示意图；

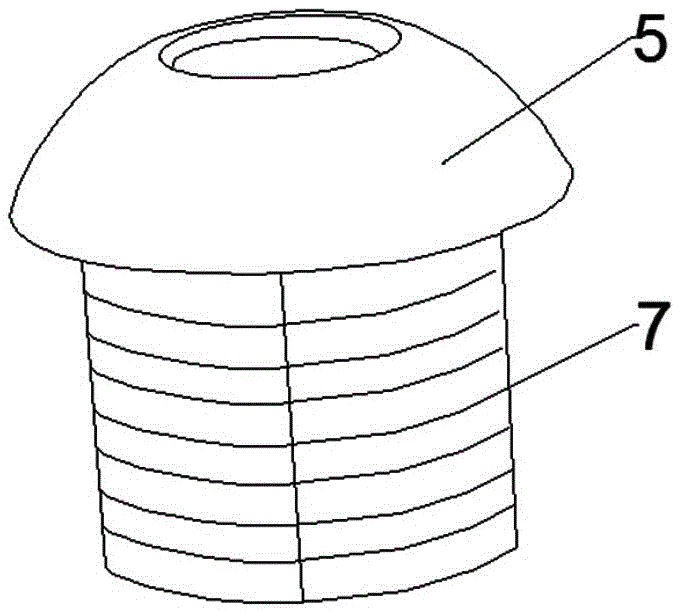

图2为本实用新型球面螺母结构示意图；

图中：1-螺杆；2-弯管；3-快速接头；4-上端螺母；5-球面螺母；6-外球面垫圈；7-球面螺纹。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

请参阅图1与图2，本实用新型提供一种技术方案：一种水口塞棒连接杆，包括螺杆1、弯管2、快速接头3、上端螺母4与球面螺母5，所述上端螺母4与弯管2一端固定在螺杆1上，所述球面螺母5旋入在螺杆1上，所述球面螺母5外表面上设有球面螺纹7，所述弯管2另一端与快速接头3的基座焊接固定，所述螺杆1采用全螺纹结构；所述球面螺母5通过球面螺纹7连接有外球面垫圈6，在装夹时起到紧固防脱落的作用；所述上端螺母4与弯管2一端通过焊接的方式固定在螺杆1上；所述上端螺母4为外六角螺母。

本实用新型通过球面螺母与塞棒相连接，由于螺杆螺纹设计全螺纹，在不同使用环境下，不用调节设备高度，便可调节不同工况下使用高度，本实用新型的接口均与国内大部分塞棒吻合连接，又具有不同装夹高度的可调节性，使设备的使用范围比同类产品提高一倍，快速接头的使用，即能减少更换时间，密封性好，即能提高连接杆的整体使用寿命，又能降低生产成本，该装置主要部件采用耐热不锈钢制造，设备有较强的耐高温、耐腐蚀性。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
