一种可部分回收利用的高炉储铁式出铁沟撇渣器的制作方法

本实用新型涉及一种撇渣器，尤其涉及一种用于高炉储铁式出铁沟主沟内的渣铁分离的撇渣器，属于冶金行业。

背景技术：

撇渣器是高炉出铁时放置在主沟内起渣铁分离作用的部件，其外形如图1所示，铁水密度比渣大，铁水从撇渣器下部通道流出，铁渣位于上部从渣沟口流出，这样就达到了渣铁分离的目的。

储铁式沟由于主沟中储有铁水，尤其在靠近撇渣器部位，铁水更多，出铁口放铁水时由于铁水的缓冲作用对撇渣器上部冲击力并不大，上部侵蚀很小，侵蚀严重的部位主要位于撇渣器下部铁水通道处，当撇渣器使用寿命结束后，往往是下部侵蚀厉害，上部还比较完好，完全可以继续使用。

技术实现要素：

本实用新型针对现有技术的不足，提供了一种维修更换方便，使用寿命长的撇渣器。

为实现本实用新型目的，提供了以下技术方案：一种可部分回收利用的高炉储铁式出铁沟撇渣器，所述撇渣器位于出铁沟主沟尾端，所述撇渣器前侧上方开设有渣沟，撇渣器底端与沟底构成出铁通道，其特征在于撇渣器包括上下组合式基体，上基体底面设置有若干个半圆形凸块，下基体上表面对应开设有若干个半圆形凹槽，上下基体配合连接，所述下基体底端开设有梯形过流口，下基体内开设有方形内腔，方形内腔与梯形过流口上表面连通，方形内腔内浇注有高强度防开裂浇注层。

作为优选，梯形过流口内表面设置有锆质层。

作为优选，锆质层厚度为20~30mm。

作为优选，梯形过流口高度为10~20mm。

作为优选，半圆形凸块中心插设有加强芯棒。

作为优选，上基体的高度为下基体的1/3。

作为优选，撇渣器的高度为800mm。

本实用新型有益效果：本实用新型将撇渣器分成上下两个部分，上基体材质上可以弄档次低点的原料制作，保证能重复使用1次就可以了，下基体材料设计同原来一样，必须保证正常的使用寿命。考虑到两个撇渣器堆叠放置后之间有缝隙，我们在两个撇渣器连接面设计了两个半圆形的凹凸槽，错缝连接，这样很好的解决了撇渣器的缝隙过渣铁问题。

附图说明

图1为本实用新型主视图。

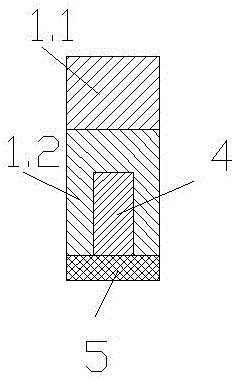

图2为图1的左视图。

图3为图1的安装示意图。

具体实施方式

实施例1：一种可部分回收利用的高炉储铁式出铁沟撇渣器，所述撇渣器1位于出铁沟主沟尾端，所述撇渣器1前侧上方开设有渣沟2，撇渣器1底端与沟底3构成出铁通道，撇渣器1包括上下组合式基体（1.1、1.2），上基体1.1底面设置有3个半圆形凸块1.1.1，下基体1.2上表面对应开设有3个半圆形凹槽1.2.1，上下基体（1.1、1.2）配合连接，所述下基体1.2底端开设有梯形过流口1.2.2，下基体1.2内开设有方形内腔，方形内腔与梯形过流口1.2.2上表面连通，方形内腔内浇注有高强度防开裂浇注层4。梯形过流口1.2.2内表面设置有锆质层5。锆质层5厚度为20~30mm。梯形过流口1.2.2高度为10~20mm。半圆形凸块1.1.1中心插设有加强芯棒6。上基体1.1的高度为下基体1.2的1/3。撇渣器1的高度为800mm。
