一种精确快速磨刀装置的制作方法

本实用新型涉及刀具精确块磨削装置领域，具体涉及一种精确快速磨刀装置。

背景技术：

在机床加工过程中，对加工零件的刀具进行磨削是一件技术活，而传统磨刀方式中，一般人员磨削刀具面不平，且刀具的角度只能根据磨刀人的经验来判断刀具的角度，磨削精度不够，并且人工定位不精准，磨削废品率高，效率低，给机床刀具的生产带来不便。因此，需要一种可以精确定位，快速磨削刀具的装置。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种精确快速磨刀装置。

本实用新型通过以下技术方案来实现上述目的：

一种精确快速磨刀装置，包括基座、刀具磨削控制器、分度尺、数控操作台，所述基座上方设置有水平工作台，所述水平工作台上方设置有夹具体，所述夹具体上设置有所述刀具磨削控制器，所述夹具体侧边设置有锁紧销，所述夹具体端部下方设置有弹簧，所述夹具体侧边设置有所述分度尺，所述夹具体上方设置有砂轮，所述砂轮侧边设置有传动轴，所述传动轴侧边设置有电机，所述砂轮上方设置有防护罩，所述砂轮侧边设置有喷头，所述防护罩安装在所述垂直工作台上，所述基座侧边设置有冷却液箱，所述基座另一侧设置有所述数控操作台。

上述结构中，粗加工后的刀具可以放置在所述夹具体上，所述数控操作台方便对所述刀具磨削控制器编程，控制所述夹具体的角度，并且可以利用所述分度尺对刀具进行精确角度定位，所述夹具体可以通过所述弹簧调节角度，自动调节到编程所设定的角度之后，所述锁紧销自动锁紧所述夹具体位置，有效的提高了加工精度。

为了进一步提高其使用效果，所述水平工作台与所述基座相连接，所述夹具体用螺钉与所述水平工作台相连接。

为了进一步提高其使用效果，所述锁紧销与所述弹簧相连接，所述分度尺用螺钉与所述夹具体相连接。

为了进一步提高其使用效果，所述电机通过所述传动轴与所述砂轮相连接，所述防护罩用螺钉与所述垂直工作台相连接。

为了进一步提高其使用效果，所述刀具磨削控制器与用螺钉与所述夹具体相连接，所述冷却液箱通过管道与所述喷头相连接，所述数控操作台与所述基座相连接。

有益效果在于：该磨刀装置采用数控程序，使所述夹具体自动调节位置，利用弹簧调节夹具体的角度，便于加工，并通过分度尺控制器加工精度。

附图说明

图1是本实用新型所述一种精确快速磨刀装置的主视图。

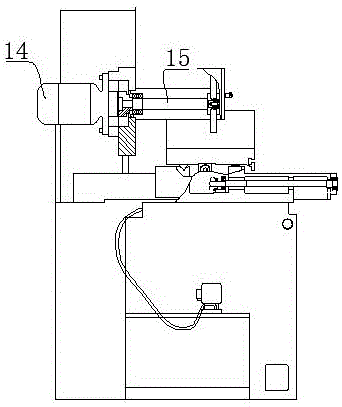

图2是本实用新型所述一种精确快速磨刀装置的侧视图。

1、基座；2、冷却液箱；3、水平工作台；4、夹具体；5、刀具磨削控制器；6、防护罩；7、垂直工作台；8、砂轮；9、喷头；10、分度尺；11、锁紧销；12、弹簧；13、数控操作台；14、电机；15、传动轴。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图1-图2所示，一种精确快速磨刀装置，包括基座1、刀具磨削控制器5、分度尺10、数控操作台13，基座1上方设置有水平工作台3，基座1可以保证上部装置工作稳定，水平工作台3可以水平进给，控制刀具的水平移动磨削，水平工作台3上方设置有夹具体4，夹具体4可以将粗加工刀具夹紧，并且利用弹簧12调节刀具的磨削角度，夹具体4上设置有刀具磨削控制器5，磨削控制器5可以通过数控编程控制刀具的磨削路线、磨削厚度，控制磨削精准，夹具体4侧边设置有锁紧销11，在夹具体4自动调整角度后，锁紧销11可以将其锁紧，夹具体4端部下方设置有弹簧12，夹具体4侧边设置有分度尺10，分度尺10可以控制调整角度的精度，夹具体4上方设置有砂轮8，砂轮8用以对刀具磨削，砂轮8侧边设置有传动轴15，传动轴15用以传递动力，传动轴15侧边设置有电机14，电机14用以提供稳定的动力，砂轮8上方设置有防护罩6，防护罩6可以避免火星飞溅，砂轮8侧边设置有喷头9，喷头9可以喷出冷却液，及时对砂轮8冷却，并可以控制流量，避免喷到刀具上影响刀具的性能，防护罩6安装在垂直工作台7上，垂直工作台7用以控制砂轮8的垂直进给，基座1侧边设置有冷却液箱2，冷却液箱2可以提供冷却液，基座1另一侧设置有数控操作台13，数控操作台13可以数控编程，控制磨削。

上述结构中，粗加工后的刀具可以放置在夹具体4上，数控操作台13方便对刀具磨削控制器5编程，控制夹具体4的角度，并且可以利用分度尺10对刀具进行精确角度定位，夹具体4可以通过弹簧12调节角度，自动调节到编程所设定的角度之后，锁紧销11自动锁紧夹具体4位置，有效的提高了加工精度。

为了进一步提高其使用效果，水平工作台3与基座1相连接，夹具体4用螺钉与水平工作台3相连接，锁紧销11与弹簧12相连接，分度尺10用螺钉与夹具体4相连接，电机14通过传动轴15与砂轮8相连接，防护罩6用螺钉与垂直工作台7相连接，刀具磨削控制器5与用螺钉与夹具体4相连接，冷却液箱2通过管道与喷头9相连接，数控操作台13与基座1相连接。

以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其效物界定。
