本实用新型属于砂型3D设备的技术领域,特别是涉及一种砂型制作用激光3D打印机上的布料装置。
背景技术:
目前应用3D打印技术用来打印各种3D塑料产品及打印特定的金属材质的产品已广泛应用,而将3D打印技术应用在铸造中的砂型制作才刚刚开始,传统的砂型制作都是通过先做零件木型或金属型,然后在以零件木型或金属型为原型做出砂型,如果生产初期、砂型检验中发现工艺及外形需改动时,就得修改或重做零件木型及金属型,这样反复验证合格后才能批量生产砂型,这个过程时间很长,造成零件生产周期延长,往往影响整个设备进度,且增加设备成本,因此3D砂型打印机的问世,给砂型的工艺检验、工艺校正带来快捷与方便,而3D打印中砂型所用原料的定时、定量、均匀供给都将影响砂型成品的质量,因此布料装置应是3D打印机首先攻克的课题。
技术实现要素:
本实用新型的目的是提供一种砂型制作用激光3D打印机上的布料装置,解决砂型用砂布料温度流失,布料层不均匀等问题,提高铺砂质量及凝固率。
本实用新型的目的是通过下述技术方案来实现的:
本实用新型的砂型制作用激光3D打印机上的布料装置,由布料支撑梁,与此布料支撑梁相连接的XY平移机构,分别与此XY平移机构相连接的随行布料装置和随行铺料装置所组成,所述的XY平移机构包括Y轴固定轨道,在此Y轴固定轨道上行走的X轴轨道,在此X轴轨道上行走的横向滑块和与此横向滑块固定连接的滑块支架,所述的随行布料装置与此滑块支架固定连接,所述的随行铺料装置固定在所述的X轴轨道上。
所述的随行布料装置由与所述的滑块支架固定连接的布料支架,与此布料支架相连接的布料斗,与此布料斗的底端相连接的布料开关所组成,所述布料斗的底端设有落料口,此落料口的底端外周边设有调整套,所述的布料开关由固定在所述的布料支架上的双杆伸缩气缸,与此双杆伸缩气缸相连接的伸缩滑板,与此伸缩滑板上表面固定连接的密封毛毡垫所组成,所述的调整套与所述的密封毛毡垫上表面滑动连接。
所述的随行铺料装置由与所述的X轴轨道固定连接的铺料连接架,分别与此铺料连接架相连接的垂直刮板和辐射加热器所组成,所述的辐射加热器由灯管挂架,红外辐射双孔加热管和加热管铝合金反射罩所组成,所述的灯管挂架与所述的铺料连接架相连接,所述的红外辐射双孔加热管和加热管铝合金反射罩均与所述的灯管挂架相连接。
本实用新型的优点是:
1、本实用新型具有砂料温度恒定、上料和布料温度流失少、布料层均匀等特点,提高砂料粘结质量及凝固率;
2、本实用新型的随行布料装置上设有辐射加热器,对布过的砂料进行加热固化,保证每一层砂的密度一致。
附图说明
图1为本实用新型的结构示意图。

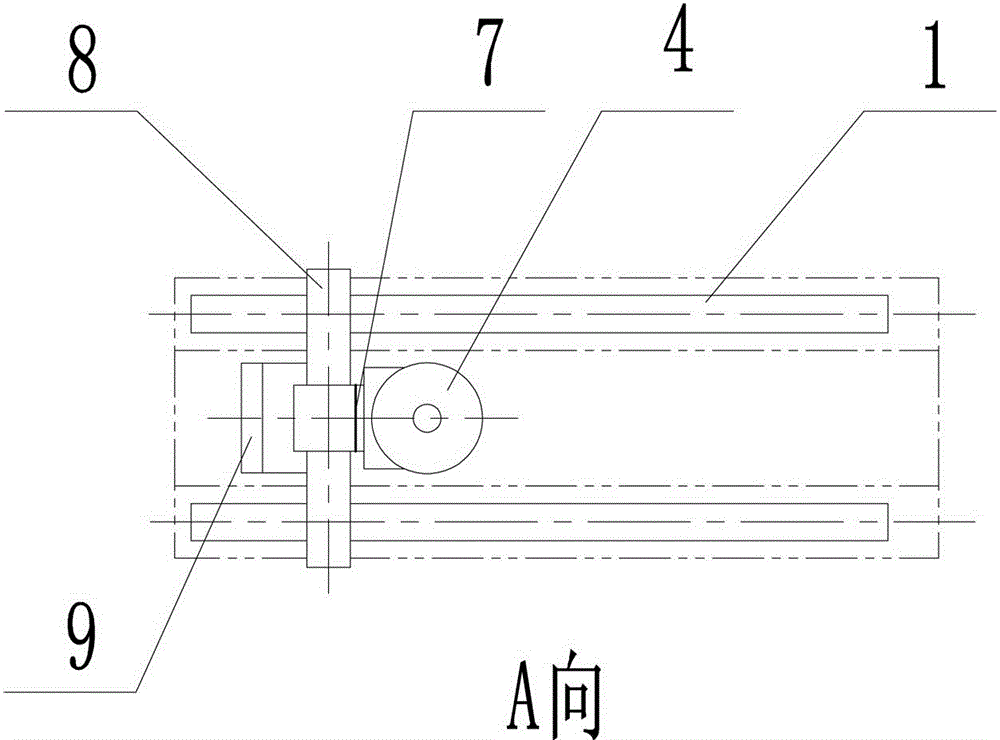

图2为本实用新型图1的A向简化示意图。
具体实施方式
下面结合附图进一步说明本实用新型的具体实施方式。
如图1、2所示,本实用新的砂型制作用激光3D打印机上的布料装置由布料支撑梁16,与此布料支撑梁16相连接的XY平移机构,分别与此XY平移机构相连接的随行布料装置和随行铺料装置所组成,所述的XY平移机构包括Y轴固定轨道1,在此Y轴固定轨道1上行走的X轴轨道8,在此X轴轨道8上行走的横向滑块7和与此横向滑块7固定连接的滑块支架6,所述的随行布料装置与此滑块支架固定连接,所述的随行铺料装置固定在所述的X轴轨道上。X轴轨道和横向滑块上均带有执行元件—伺服电动机,具有速度均匀停位准确特点。XY平移机构动作由砂型3D打印机配置的电气控制系统控制。
所述的随行布料装置由与所述的滑块支架6固定连接的布料支架5,与此布料支架5相连接的布料斗4,与此布料斗4的底端相连接的布料开关所组成,所述布料斗的底端设有落料口,此落料口的底端外周边设有调整套3,所述的布料开关由固定在所述的布料支架上的双杆伸缩气缸14,与此双杆伸缩气缸14相连接的伸缩滑板15,与此伸缩滑板15上表面固定连接的密封毛毡垫2所组成,所述的调整套与所述的密封毛毡垫上表面滑动连接。随行布料装置每次布料前均停在位于其上方的砂料受料斗下等待接收砂料,此时布料开关为关闭状态,然后布料斗及横向滑块随X轴轨道直线行走到布料位置,此时布料开关打开,布料斗由横向滑块带动直线行走布料,砂料布撒在位于下方的砂型箱内底板上,所布砂料形状为一条条凸棱,随后由随行铺料组件摊平,在同一层布料中砂型箱所处高度一致,布满一层砂后,打印一层砂,砂型箱下降一个层砂,上述程序及布料开关状态均由砂型3D打印机配置的电气控制系统统一控制。
所述的随行铺料装置由与所述的X轴轨道8固定连接的铺料连接架9,分别与此铺料连接架9相连接的垂直刮板13和辐射加热器所组成,所述的辐射加热器由灯管挂架10,红外辐射双孔加热管11和加热管铝合金反射罩12所组成,所述的灯管挂架与所述的铺料连接架相连接,所述的红外辐射双孔加热管和加热管铝合金反射罩均与所述的灯管挂架相连接。随行铺料装置跟随在随行布料装置之后,垂直刮板将一条条凸棱状布料砂型刮平,红外辐射双孔加热管位于垂直刮板之后,将刮平后的砂表面加热固化。
