一种螺纹紧固件热处理装置的制作方法

本实用新型属于紧固件生产设备领域，尤其涉及一种螺纹紧固件热处理装置。

背景技术：

在机械结构中，螺纹连接作为传统的机械连接方式，因具有结构简单，操作方便等特点，仍然是主流连接方式而被广泛使用。在实际生产中，为了增强螺栓的强度，往往需要将对完成机械加工的螺栓半成品进行热处理，热处理的过程通常可分为加热过程和冷却过程，其中，冷却过程又可分为水冷、风冷和恒温冷却，水冷是将加热后的工件浸入水池中进行冷却，风冷是通过气流冷却，恒温冷却是在一个特定的恒定的温度下进行冷却。需要用哪种方式冷却需要根据当批次零件的技术要求来确定。现有技术中，热处理的各工序大多分开进行，转换工序时需要人工搬运零件。这种工作方式不但工作效率低，而且会耗费大量的人力。虽然也有一些热处理流水线，但现有的热处理流水线只能实现单一方式对的冷却，不能在一条生产线上选择多种冷却方式。

技术实现要素：

本实用新型提供一种螺纹紧固件热处理装置，以解决上述背景技术中提出的问题。

本实用新型所解决的技术问题采用以下技术方案来实现：本实用新型提供一种螺纹紧固件热处理装置，包括传送带、加热炉和水池，还包括副水池、除水装置、恒温炉和风冷室，所述的传送带通过驱动轮驱动，传送带依次通过加热炉内部、水池内部、除水装置下方、恒温炉内部和风冷室内部，所述的加热炉的顶部连接有用于排出烟气的引风机和烟尘过滤器，所述的副水池通过水管与水池连接，水管上设置有双向水泵和阀门，所述的除水装置包括空气压缩机和喷嘴，喷嘴朝向传送带方向，所述的风冷室上连接有冷风机。

所述的紧固件产品盛装在方笼中，方笼至少被分隔成两层。

所述的传送带上设置有防滑挡块，挡块成组设置，每组挡块共有两个，分别设置在方笼的两侧。

本实用新型的有益效果为：

1、本实用新型采用流水线，可以选择冷却方式：需要水冷时，将水池装满水，便可进行水冷；需要恒温冷却时，将水池里的水排至副水池中，工件便可以不经过水冷直接进入恒温炉；需要风冷时，将水池里的水排至副水池中，并关闭恒温炉，工件便可以不经过水冷和恒温冷却直接进入风冷室。一条生产线即可提供多种冷却方式，对产品的适应性强。

2、将待处理的零件装入分层的方笼中，使得零件受热和冷却更均匀，速度也更快，既改善了产品质量，有提高了处理速度。

3、加热炉上设置了烟气净化装置，减少了粉尘排放，更绿色环保。

4、除水装置采用高压空气去除零件表面的水，可有效减缓零件腐蚀。

附图说明

图1是本实用新型的结构示意图；

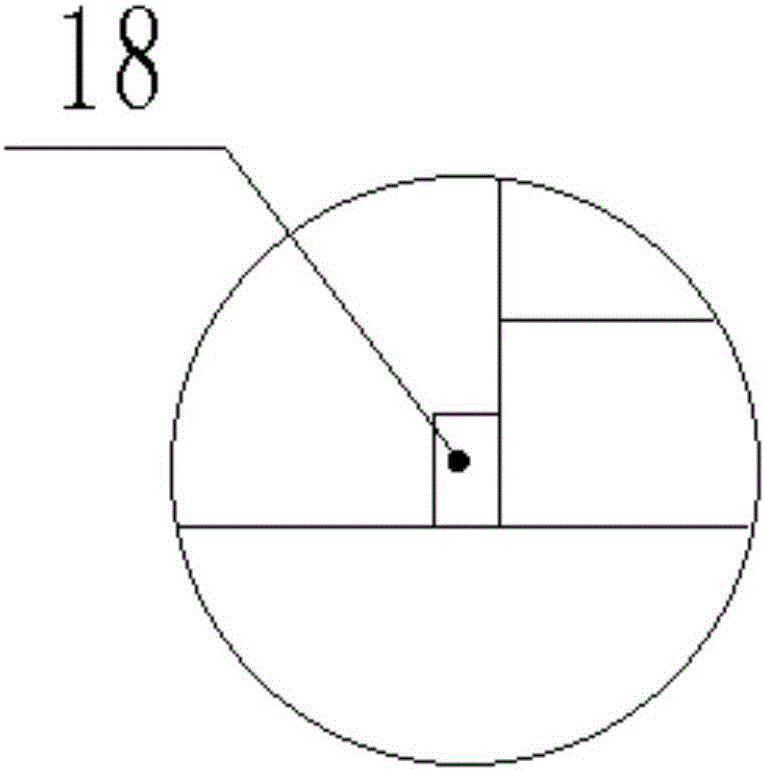

图2是图1中A处的局部放大图。

具体实施方式

以下结合附图对本实用新型做进一步描述：

图中：1-驱动轮，2-方笼，3-加热炉，4-水池，5-水，6-水管，7-双向水泵，8-副水池，9-恒温炉，10-风冷室，11-传送带，12-冷风机，13-阀门，14-空气压缩机，15-喷嘴，16-引风机，17-烟尘过滤器，18-挡块。

实施例：

本实施例包括传送带11、加热炉3和水池4，还包括副水池8、除水装置、恒温炉9和风冷室10，所述的传送带11通过驱动轮1驱动，传送带11依次通过加热炉3内部、水池4内部、除水装置下方、恒温炉9内部和风冷室10内部，所述的加热炉3的顶部连接有用于排出烟气的引风机16和烟尘过滤器17，所述的副水池8通过水管6与水池4连接，水管6上设置有双向水泵7和阀门13，所述的除水装置包括空气压缩机14和喷嘴15，喷嘴15朝向传送带11方向，所述的风冷室10上连接有冷风机12。所述的紧固件产品盛装在方笼2中，方笼2至少被分隔成两层。所述的传送带11上设置有防滑挡块18。

本实用新型采用流水线，可以选择冷却方式：需要水冷时，将水池4装满水5，便可进行水冷；需要恒温冷却时，将水池4里的水排至副水池6中，工件便可以不经过水冷直接进入恒温炉9；需要风冷时，将水池4里的水排至副水池6中，并关闭恒温炉9，工件便可以不经过水冷和恒温冷却直接进入风冷室10。一条生产线即可提供多种冷却方式，对产品的适应性强。将待处理的零件装入分层的方笼2中，使得零件受热和冷却更均匀，速度也更快，既改善了产品质量，有提高了处理速度。加热炉3上设置了烟气净化装置，减少了粉尘排放，更绿色环保。除水装置采用高压空气去除零件表面的水，可有效减缓零件腐蚀。

利用本实用新型所述的技术方案，或本领域的技术人员在本实用新型技术方案的启发下，设计出类似的技术方案，而达到上述技术效果的，均是落入本实用新型的保护范围。
