一种家用净水器不锈钢筒体旋转式抛光装置的制作方法

本发明涉及一种抛光装置，尤其涉及一种家用净水器不锈钢筒体旋转式抛光装置。

背景技术：

净水器也叫净水机、水过滤器，是按对水的使用要求对水质进行深度过滤、净化处理的水处理设备。平时所讲的净水器，一般是指用作家庭使用的小型过滤器。其技术核心为滤芯装置中的过滤膜，目前主要技术来源于超滤膜和ro反渗透膜两种。净水器可有效滤除水中的铁锈、砂石、胶体以及吸附水中余氯、嗅味、异色、农药等化学药剂。可有效去除水中的细菌、杂质、毒素、重金属等。净水技术在饮用水领域的应用，使得“水土不服”的现象会很快成为历史，有效地解决了很多地方由于地下水中有害矿物质超标而造成的地方性疾病。

筒体的作用是提供工艺所需的承压空间，是压力容器最主要的受压元件之一，其内直径和容积往往需要由工艺计算确定。圆柱形筒体(即圆筒)和球形筒体是工程中最常用的筒体结构。

现在家用净水器在生产过程中要对筒体进行抛光，现在的工厂一种机器只能抛光一种型号，导致不同型号的筒体需要多个机器进行抛光，导致使用不方便，实用性低，并且耗费电量高，因此亟需研发一种能够适用多种不同型号的筒体进行抛光，并且抛光效果好的家用净水器不锈钢筒体旋转式抛光装置。

技术实现要素：

(1)要解决的技术问题

本发明为了克服现有技术中一种机器只能抛光一种型号筒体的缺点，本发明要解决的技术问题是提供一种能够适用多种不同型号的筒体进行抛光，并且抛光效果好的家用净水器不锈钢筒体旋转式抛光装置。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种家用净水器不锈钢筒体旋转式抛光装置，包括有支撑架、第一电机、卡紧机构、第一固定杆、第一轴承座、第一转杆、第一支杆、压板、磨板、连板和支撑杆，支撑架底部中间连接有第一电机，第一电机的输出轴顶端连接有卡紧机构，支撑架顶部后侧连接有连板，连板位于第一电机后侧，连板的顶部前侧连接有支撑杆，支撑杆位于卡紧机构顶部中间，支撑杆顶部连接有第一固定杆，卡紧机构顶部对称式连接有磨板，支撑架左部顶端连接有第一轴承座，第一轴承座上连接有第一转杆，第一转杆中部开有第一螺纹孔，第一转杆中部连接有第一支杆，第一支杆上设有外螺纹，第一支杆通过螺纹连接的方式连接在第一转杆上，第一支杆底端连接有压板，压板位于第一固定杆上方。

优选地，卡紧机构包括有第二轴承座、丝杆、螺母、第一滑轨、第一滑块、把手、安装板、固定板、第三轴承座、第二转杆、蜗轮、第一锥齿轮、第二锥齿轮和蜗杆，第一电机的输出轴顶端连接有安装板，安装板内底部连接有第一滑轨，第一滑轨上滑动式连接有第一滑块，第一滑轨与第一滑块配合，安装板上部对称式连接有第二轴承座，第二轴承座之间连接有丝杆，左右两侧的丝杆相互连接，左右两侧的丝杆螺纹方向相反，丝杆上连接有螺母，丝杆与螺母配合，螺母底部与第一滑块顶部连接，螺母顶部与磨板底部连接，安装板右侧连接有固定板，固定板前壁的底部中间连接有第三轴承座，第三轴承座上连接有第二转杆，第二转杆中部连接有蜗轮，第二转杆顶部连接有第一锥齿轮，右侧丝杆的右端连接有第二锥齿轮，第一锥齿轮与第二锥齿轮啮合，固定板前壁的右部下方连接有蜗杆，蜗杆与蜗轮啮合，蜗杆上偏心连接有把手。

优选地，还包括有第二滑轨、第一弹簧、第二滑块、第一齿条、第二齿条、第四轴承座、第三转杆、第一齿轮、第二电机、扇形齿轮和安装框，支撑架顶部中间连接有安装框，安装框的左部连接有第二电机，第二电机的输出轴上连接有扇形齿轮，安装框的中部连接有第二滑轨，第二滑轨上滑动式连接有第二滑块，第二滑轨与第二滑块配合，第二滑块顶部与第二滑轨顶部之间连接有第一弹簧，第二滑块的左端连接有第一齿条，第一齿条与扇形齿轮啮合，第二滑块的右端连接有第二齿条，安装框的右部连接有第四轴承座，第四轴承座上连接有第三转杆，第三转杆上连接有第一齿轮，第一齿轮与第二齿条啮合，第一齿轮位于第四轴承座的上侧，第三转杆顶端连接在卡紧机构的底部中间。

优选地，还包括有移动杆、插杆、第二弹簧、导向轮、钢丝绳、第二支杆和第二固定杆，螺母内侧上部连接有第二固定杆，第二固定杆上部开有第三通孔，磨板下部开有凹槽，第三通孔和凹槽之间设有移动杆，移动杆外部对称式开有第一通孔，第一通孔内设有插杆，插杆的外端均与上下两侧的凹槽配合，插杆的内端之间连接有第二弹簧，插杆的内端均连接有钢丝绳，移动杆内的内部中间连接有导向轮，钢丝绳均绕过导向轮，移动杆右部开有第二通孔，上下两侧的钢丝绳均穿过第二通孔，移动杆内侧连接有第二支杆，上下两侧的钢丝绳均缠绕在第二支杆上。

优选地，还包括有led灯和第四转杆，第一转杆右端开有第二螺纹孔，第一转杆右端连接有第四转杆，第四转杆的左部设有外螺纹，第四转杆通过螺纹连接的方式连接在第一转杆右端，第四转杆右部底端连接有led灯。

优选地，还包括有收集箱，支撑架左侧下部连接有收集箱。

优选地，支撑架的材料为q235钢。

优选地，第一电机和第二电机为伺服电机。

优选地，连板的形状为u形。

工作原理：当需要将筒体进行抛光时，将筒体插入第一固定杆放置在支撑杆上，用手向下转动第一支杆，第一支杆带动压板转动，压板将筒体顶部卡紧时，停止转动第一支杆，防止筒体在旋转的过程中向上移动，再启动卡紧机构，卡紧机构带动左右两侧的磨板向中间移动，当磨板与筒体的外壁卡紧时，停止卡紧机构，启动第一电机，第一电机带动卡紧机构转动，卡紧机构带动磨板转动，从而使磨板对筒体进行抛光，抛光结束后，启动卡紧机构，使磨板向两侧外侧移动，再向上转动第一支杆，第一支杆带动压板离开筒体顶部，将筒体取出即可，由于磨板的位置可以改变，则可根据不同型号的筒体移动磨板的位置，从而达到一机多用的效果，非常具有实用性，进而提高了工作效率。

因为卡紧机构包括有第二轴承座、丝杆、螺母、第一滑轨、第一滑块、把手、安装板、固定板、第三轴承座、第二转杆、蜗轮、第一锥齿轮、第二锥齿轮和蜗杆，第一电机的输出轴顶端连接有安装板，安装板内底部连接有第一滑轨，第一滑轨上滑动式连接有第一滑块，第一滑轨与第一滑块配合，安装板上部对称式连接有第二轴承座，第二轴承座之间连接有丝杆，左右两侧的丝杆相互连接，左右两侧的丝杆螺纹方向相反，丝杆上连接有螺母，丝杆与螺母配合，螺母底部与第一滑块顶部连接，螺母顶部与磨板底部连接，安装板右侧连接有固定板，固定板前壁的底部中间连接有第三轴承座，第三轴承座上连接有第二转杆，第二转杆中部连接有蜗轮，第二转杆顶部连接有第一锥齿轮，右侧丝杆的右端连接有第二锥齿轮，第一锥齿轮与第二锥齿轮啮合，固定板前壁的右部下方连接有蜗杆，蜗杆与蜗轮啮合，蜗杆上偏心连接有把手，将筒体放置在支撑杆上后，用手顺时针转动把手，把手带动蜗杆顺时针转动，由于蜗杆与蜗轮啮合，蜗杆带动蜗轮逆时针转动，蜗轮带动第一锥齿轮逆时针转动，由于第一锥齿轮与第二锥齿轮啮合，第一锥齿轮带动第二锥齿轮顺时针转动，第二锥齿轮带动丝杆顺时针转动，由于丝杆与螺母配合，且左右两侧的丝杆螺纹方向相反，丝杆带动左右两侧的螺母向中间移动，左右两侧的螺母带动磨板向中间移动，当磨板与筒体的外壁卡紧时，停止转动把手，当筒体抛光结束后，逆时针转动把手，把手带动蜗杆逆时针转动，由于蜗杆与蜗轮啮合，蜗杆带动蜗轮顺时针转动，蜗轮带动第一锥齿轮顺时针转动，由于第一锥齿轮与第二锥齿轮啮合，第一锥齿轮带动第二锥齿轮逆时针转动，第二锥齿轮带动丝杆逆时针转动，由于丝杆与螺母配合，且左右两侧的丝杆螺纹方向相反，丝杆带动左右两侧的螺母向外侧移动，由于只能由蜗杆带动蜗轮转动，停止转动蜗轮时，螺母停止移动。

因为还包括有第二滑轨、第一弹簧、第二滑块、第一齿条、第二齿条、第四轴承座、第三转杆、第一齿轮、第二电机、扇形齿轮和安装框，支撑架顶部中间连接有安装框，安装框的左部连接有第二电机，第二电机的输出轴上连接有扇形齿轮，安装框的中部连接有第二滑轨，第二滑轨上滑动式连接有第二滑块，第二滑轨与第二滑块配合，第二滑块顶部与第二滑轨顶部之间连接有第一弹簧，第二滑块的左端连接有第一齿条，第一齿条与扇形齿轮啮合，第二滑块的右端连接有第二齿条，安装框的右部连接有第四轴承座，第四轴承座上连接有第三转杆，第三转杆上连接有第一齿轮，第一齿轮与第二齿条啮合，第一齿轮位于第四轴承座的上侧，第三转杆顶端连接在卡紧机构的底部中间，将筒体卡紧后，启动第二电机，第二电机带动扇形齿轮转动，扇形齿轮带动第一齿轮上下移动，由于第二滑轨与第二滑块配合，第一齿轮带动第二滑块上下移动，第二滑块带动第二齿条上下移动，由于第一齿轮与第二齿条啮合，第二齿条带动第一齿轮顺时针逆时针转动，第一齿轮带动第三转杆顺时针逆时针转动，第三转杆带动卡紧机构顺时针逆时针转动，从而带动磨板顺时针逆时针转动对筒体进行抛光，磨板顺时针逆时针交替转动对筒体进行抛光，使筒体抛光的更彻底，抛光效果更好。

因为还包括有移动杆、插杆、第二弹簧、导向轮、钢丝绳、第二支杆和第二固定杆，螺母内侧上部连接有第二固定杆，第二固定杆上部开有第三通孔，磨板下部开有凹槽，第三通孔和凹槽之间设有移动杆，移动杆外部对称式开有第一通孔，第一通孔内设有插杆，插杆的外端均与上下两侧的凹槽配合，插杆的内端之间连接有第二弹簧，插杆的内端均连接有钢丝绳，移动杆内的右部中间连接有导向轮，钢丝绳均绕过导向轮，移动杆内部开有第二通孔，上下两侧的钢丝绳均穿过第二通孔，移动杆内侧连接有第二支杆，上下两侧的钢丝绳均缠绕在第二支杆上，磨板使用久了或者磨板太脏了需要清洗时，向内侧移动钢丝绳，钢丝绳带动插杆向内侧移动，此时插杆离开上下两侧的凹槽，将钢丝绳缠绕在第二支杆上，即可将磨板拆卸，需要安装磨板对筒体进行抛光时，将移动杆的外部插入磨板的凹槽内，松开钢丝绳，由于第二弹簧弹力的作用，插杆卡入上下两侧的凹槽内，即可将磨板固定，磨板可拆卸安装，方便磨板的清洗和更换，从而延长了磨板和机器的使用寿命。

因为还包括有led灯和第四转杆，第一转杆右端开有第二螺纹孔，第一转杆右端连接有第四转杆，第四转杆的左部设有外螺纹，第四转杆通过螺纹连接的方式连接在第一转杆右端，第四转杆右部底端连接有led灯，当光线不好时，可开启led灯进行照明，防止工作人员在光线不好的条件下工作出错，同时可根据不同的需求转动led灯，方便工作人员工作。

因为还包括有收集箱，支撑架左侧下部连接有收集箱，方便工作人员存放所需物件。

因为支撑架的材料为q235钢，q235钢硬度高，不容易变形，使装置的使用寿命更长。

因为第一电机和第二电机为伺服电机，抗过载能力强，高速性能好，能精准控制其转速。

(3)有益效果

本发明通过转动第一支杆带动压板将筒体顶部，再转动把手，从而带动磨板向中间移动将筒体卡紧，接着启动第二电机，第二电机带动磨板顺时针逆时针交替转动对筒体进行抛光，使筒体抛光的更彻底，抛光效果更好，当抛光结束后磨板需要清洗，或者磨板需要更换，可拆卸安装磨板，方便磨板的清洗和更换，从而延长了磨板和机器的使用寿命，当光线不好时，可开启转动led灯进行照明，防止工作人员在光线不好的条件下工作出错。本发明由于磨板的位置可以改变，则可根据不同型号的筒体移动磨板的位置，从而达到一机多用的效果，非常具有实用性，进而提高了工作效率。

附图说明

图1为本发明的第一种主视结构示意图。

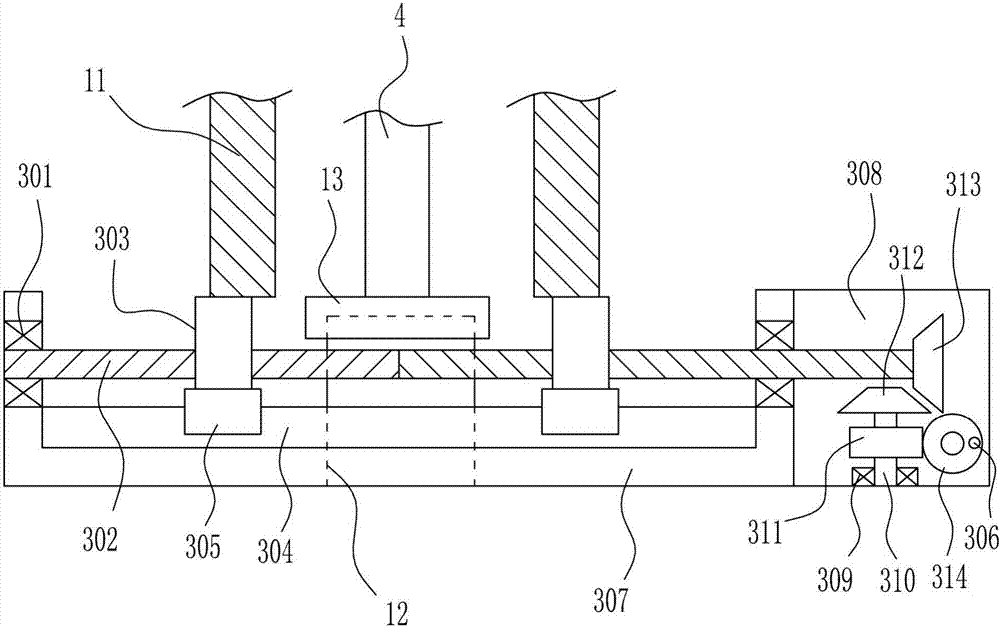

图2为本发明卡紧机构的主视结构示意图。

图3为本发明第二滑轨、第二滑块、第一齿条、第二齿条、第一齿轮、第二电机、扇形齿轮和安装框的俯视结构示意图。

图4为本发明螺母、磨板、移动杆、插杆和第二固定杆的主视结构示意图。

图5为本发明的第二种主视结构示意图。

图6为本发明的第三种主视结构示意图。

附图中的标记为：1-支撑架，2-第一电机，3-卡紧机构，4-第一固定杆，5-筒体，6-第一轴承座，7-第一转杆，8-第一螺纹孔，9-第一支杆，10-压板，11-磨板，12-连板，13-支撑杆，301-第二轴承座，302-丝杆，303-螺母，304-第一滑轨，305-第一滑块，306-把手，307-安装板，308-固定板，309-第三轴承座，310-第二转杆，311-蜗轮，312-第一锥齿轮，313-第二锥齿轮，314-蜗杆，14-第二滑轨，15-第一弹簧，16-第二滑块，17-第一齿条，18-第二齿条，19-第四轴承座，20-第三转杆，21-第一齿轮，22-第二电机，23-扇形齿轮，24-安装框，25-移动杆，26-第一通孔，27-插杆，28-第二弹簧，29-导向轮，30-钢丝绳，31-第二通孔，32-第三通孔，33-第二支杆，34-第二固定杆，35-凹槽，36-led灯，37-第二螺纹孔，38-第四转杆，39-收集箱。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种家用净水器不锈钢筒体旋转式抛光装置，如图1-6所示，包括有支撑架1、第一电机2、卡紧机构3、第一固定杆4、第一轴承座6、第一转杆7、第一支杆9、压板10、磨板11、连板12和支撑杆13，支撑架1底部中间连接有第一电机2，第一电机2的输出轴顶端连接有卡紧机构3，支撑架1顶部后侧连接有连板12，连板12位于第一电机2后侧，连板12的顶部前侧连接有支撑杆13，支撑杆13位于卡紧机构3顶部中间，支撑杆13顶部连接有第一固定杆4，卡紧机构3顶部对称式连接有磨板11，支撑架1左部顶端连接有第一轴承座6，第一轴承座6上连接有第一转杆7，第一转杆7中部开有第一螺纹孔8，第一转杆7中部连接有第一支杆9，第一支杆9上设有外螺纹，第一支杆9通过螺纹连接的方式连接在第一转杆7上，第一支杆9底端连接有压板10，压板10位于第一固定杆4上方。

实施例2

一种家用净水器不锈钢筒体旋转式抛光装置，如图1-6所示，包括有支撑架1、第一电机2、卡紧机构3、第一固定杆4、第一轴承座6、第一转杆7、第一支杆9、压板10、磨板11、连板12和支撑杆13，支撑架1底部中间连接有第一电机2，第一电机2的输出轴顶端连接有卡紧机构3，支撑架1顶部后侧连接有连板12，连板12位于第一电机2后侧，连板12的顶部前侧连接有支撑杆13，支撑杆13位于卡紧机构3顶部中间，支撑杆13顶部连接有第一固定杆4，卡紧机构3顶部对称式连接有磨板11，支撑架1左部顶端连接有第一轴承座6，第一轴承座6上连接有第一转杆7，第一转杆7中部开有第一螺纹孔8，第一转杆7中部连接有第一支杆9，第一支杆9上设有外螺纹，第一支杆9通过螺纹连接的方式连接在第一转杆7上，第一支杆9底端连接有压板10，压板10位于第一固定杆4上方。

卡紧机构3包括有第二轴承座301、丝杆302、螺母303、第一滑轨304、第一滑块305、把手306、安装板307、固定板308、第三轴承座309、第二转杆310、蜗轮311、第一锥齿轮312、第二锥齿轮313和蜗杆314，第一电机2的输出轴顶端连接有安装板307，安装板307内底部连接有第一滑轨304，第一滑轨304上滑动式连接有第一滑块305，第一滑轨304与第一滑块305配合，安装板307上部对称式连接有第二轴承座301，第二轴承座301之间连接有丝杆302，左右两侧的丝杆302相互连接，左右两侧的丝杆302螺纹方向相反，丝杆302上连接有螺母303，丝杆302与螺母303配合，螺母303底部与第一滑块305顶部连接，螺母303顶部与磨板11底部连接，安装板307右侧连接有固定板308，固定板308前壁的底部中间连接有第三轴承座309，第三轴承座309上连接有第二转杆310，第二转杆310中部连接有蜗轮311，第二转杆310顶部连接有第一锥齿轮312，右侧丝杆302的右端连接有第二锥齿轮313，第一锥齿轮312与第二锥齿轮313啮合，固定板308前壁的右部下方连接有蜗杆314，蜗杆314与蜗轮311啮合，蜗杆314上偏心连接有把手306。

实施例3

一种家用净水器不锈钢筒体旋转式抛光装置，如图1-6所示，包括有支撑架1、第一电机2、卡紧机构3、第一固定杆4、第一轴承座6、第一转杆7、第一支杆9、压板10、磨板11、连板12和支撑杆13，支撑架1底部中间连接有第一电机2，第一电机2的输出轴顶端连接有卡紧机构3，支撑架1顶部后侧连接有连板12，连板12位于第一电机2后侧，连板12的顶部前侧连接有支撑杆13，支撑杆13位于卡紧机构3顶部中间，支撑杆13顶部连接有第一固定杆4，卡紧机构3顶部对称式连接有磨板11，支撑架1左部顶端连接有第一轴承座6，第一轴承座6上连接有第一转杆7，第一转杆7中部开有第一螺纹孔8，第一转杆7中部连接有第一支杆9，第一支杆9上设有外螺纹，第一支杆9通过螺纹连接的方式连接在第一转杆7上，第一支杆9底端连接有压板10，压板10位于第一固定杆4上方。

卡紧机构3包括有第二轴承座301、丝杆302、螺母303、第一滑轨304、第一滑块305、把手306、安装板307、固定板308、第三轴承座309、第二转杆310、蜗轮311、第一锥齿轮312、第二锥齿轮313和蜗杆314，第一电机2的输出轴顶端连接有安装板307，安装板307内底部连接有第一滑轨304，第一滑轨304上滑动式连接有第一滑块305，第一滑轨304与第一滑块305配合，安装板307上部对称式连接有第二轴承座301，第二轴承座301之间连接有丝杆302，左右两侧的丝杆302相互连接，左右两侧的丝杆302螺纹方向相反，丝杆302上连接有螺母303，丝杆302与螺母303配合，螺母303底部与第一滑块305顶部连接，螺母303顶部与磨板11底部连接，安装板307右侧连接有固定板308，固定板308前壁的底部中间连接有第三轴承座309，第三轴承座309上连接有第二转杆310，第二转杆310中部连接有蜗轮311，第二转杆310顶部连接有第一锥齿轮312，右侧丝杆302的右端连接有第二锥齿轮313，第一锥齿轮312与第二锥齿轮313啮合，固定板308前壁的右部下方连接有蜗杆314，蜗杆314与蜗轮311啮合，蜗杆314上偏心连接有把手306。

还包括有第二滑轨14、第一弹簧15、第二滑块16、第一齿条17、第二齿条18、第四轴承座19、第三转杆20、第一齿轮21、第二电机22、扇形齿轮23和安装框24，支撑架1顶部中间连接有安装框24，安装框24的左部连接有第二电机22，第二电机22的输出轴上连接有扇形齿轮23，安装框24的中部连接有第二滑轨14，第二滑轨14上滑动式连接有第二滑块16，第二滑轨14与第二滑块16配合，第二滑块16顶部与第二滑轨14顶部之间连接有第一弹簧15，第二滑块16的左端连接有第一齿条17，第一齿条17与扇形齿轮23啮合，第二滑块16的右端连接有第二齿条18，安装框24的右部连接有第四轴承座19，第四轴承座19上连接有第三转杆20，第三转杆20上连接有第一齿轮21，第一齿轮21与第二齿条18啮合，第一齿轮21位于第四轴承座19的上侧，第三转杆20顶端连接在卡紧机构3的底部中间。

实施例4

一种家用净水器不锈钢筒体旋转式抛光装置，如图1-6所示，包括有支撑架1、第一电机2、卡紧机构3、第一固定杆4、第一轴承座6、第一转杆7、第一支杆9、压板10、磨板11、连板12和支撑杆13，支撑架1底部中间连接有第一电机2，第一电机2的输出轴顶端连接有卡紧机构3，支撑架1顶部后侧连接有连板12，连板12位于第一电机2后侧，连板12的顶部前侧连接有支撑杆13，支撑杆13位于卡紧机构3顶部中间，支撑杆13顶部连接有第一固定杆4，卡紧机构3顶部对称式连接有磨板11，支撑架1左部顶端连接有第一轴承座6，第一轴承座6上连接有第一转杆7，第一转杆7中部开有第一螺纹孔8，第一转杆7中部连接有第一支杆9，第一支杆9上设有外螺纹，第一支杆9通过螺纹连接的方式连接在第一转杆7上，第一支杆9底端连接有压板10，压板10位于第一固定杆4上方。

卡紧机构3包括有第二轴承座301、丝杆302、螺母303、第一滑轨304、第一滑块305、把手306、安装板307、固定板308、第三轴承座309、第二转杆310、蜗轮311、第一锥齿轮312、第二锥齿轮313和蜗杆314，第一电机2的输出轴顶端连接有安装板307，安装板307内底部连接有第一滑轨304，第一滑轨304上滑动式连接有第一滑块305，第一滑轨304与第一滑块305配合，安装板307上部对称式连接有第二轴承座301，第二轴承座301之间连接有丝杆302，左右两侧的丝杆302相互连接，左右两侧的丝杆302螺纹方向相反，丝杆302上连接有螺母303，丝杆302与螺母303配合，螺母303底部与第一滑块305顶部连接，螺母303顶部与磨板11底部连接，安装板307右侧连接有固定板308，固定板308前壁的底部中间连接有第三轴承座309，第三轴承座309上连接有第二转杆310，第二转杆310中部连接有蜗轮311，第二转杆310顶部连接有第一锥齿轮312，右侧丝杆302的右端连接有第二锥齿轮313，第一锥齿轮312与第二锥齿轮313啮合，固定板308前壁的右部下方连接有蜗杆314，蜗杆314与蜗轮311啮合，蜗杆314上偏心连接有把手306。

还包括有第二滑轨14、第一弹簧15、第二滑块16、第一齿条17、第二齿条18、第四轴承座19、第三转杆20、第一齿轮21、第二电机22、扇形齿轮23和安装框24，支撑架1顶部中间连接有安装框24，安装框24的左部连接有第二电机22，第二电机22的输出轴上连接有扇形齿轮23，安装框24的中部连接有第二滑轨14，第二滑轨14上滑动式连接有第二滑块16，第二滑轨14与第二滑块16配合，第二滑块16顶部与第二滑轨14顶部之间连接有第一弹簧15，第二滑块16的左端连接有第一齿条17，第一齿条17与扇形齿轮23啮合，第二滑块16的右端连接有第二齿条18，安装框24的右部连接有第四轴承座19，第四轴承座19上连接有第三转杆20，第三转杆20上连接有第一齿轮21，第一齿轮21与第二齿条18啮合，第一齿轮21位于第四轴承座19的上侧，第三转杆20顶端连接在卡紧机构3的底部中间。

还包括有移动杆25、插杆27、第二弹簧28、导向轮29、钢丝绳30、第二支杆33和第二固定杆34，螺母303内侧上部连接有第二固定杆34，第二固定杆34上部开有第三通孔32，磨板11下部开有凹槽35，第三通孔32和凹槽35之间设有移动杆25，移动杆25外部对称式开有第一通孔26，第一通孔26内设有插杆27，插杆27的外端均与上下两侧的凹槽35配合，插杆27的内端之间连接有第二弹簧28，插杆27的内端均连接有钢丝绳30，移动杆25内的内部中间连接有导向轮29，钢丝绳30均绕过导向轮29，移动杆25右部开有第二通孔31，上下两侧的钢丝绳30均穿过第二通孔31，移动杆25内侧连接有第二支杆33，上下两侧的钢丝绳30均缠绕在第二支杆33上。

还包括有led灯36和第四转杆38，第一转杆7右端开有第二螺纹孔37，第一转杆7右端连接有第四转杆38，第四转杆38的左部设有外螺纹，第四转杆38通过螺纹连接的方式连接在第一转杆7右端，第四转杆38右部底端连接有led灯36。

还包括有收集箱39，支撑架1左侧下部连接有收集箱39。

支撑架1的材料为q235钢。

第一电机2和第二电机22为伺服电机。

连板12的形状为u形。

工作原理：当需要将筒体5进行抛光时，将筒体5插入第一固定杆4放置在支撑杆13上，用手向下转动第一支杆9，第一支杆9带动压板10转动，压板10将筒体5顶部卡紧时，停止转动第一支杆9，防止筒体5在旋转的过程中向上移动，再启动卡紧机构3，卡紧机构3带动左右两侧的磨板11向中间移动，当磨板11与筒体5的外壁卡紧时，停止卡紧机构3，启动第一电机2，第一电机2带动卡紧机构3转动，卡紧机构3带动磨板11转动，从而使磨板11对筒体5进行抛光，抛光结束后，启动卡紧机构3，使磨板11向两侧外侧移动，再向上转动第一支杆9，第一支杆9带动压板10离开筒体5顶部，将筒体5取出即可，由于磨板11的位置可以改变，则可根据不同型号的筒体5移动磨板11的位置，从而达到一机多用的效果，非常具有实用性，进而提高了工作效率。

因为卡紧机构3包括有第二轴承座301、丝杆302、螺母303、第一滑轨304、第一滑块305、把手306、安装板307、固定板308、第三轴承座309、第二转杆310、蜗轮311、第一锥齿轮312、第二锥齿轮313和蜗杆314，第一电机2的输出轴顶端连接有安装板307，安装板307内底部连接有第一滑轨304，第一滑轨304上滑动式连接有第一滑块305，第一滑轨304与第一滑块305配合，安装板307上部对称式连接有第二轴承座301，第二轴承座301之间连接有丝杆302，左右两侧的丝杆302相互连接，左右两侧的丝杆302螺纹方向相反，丝杆302上连接有螺母303，丝杆302与螺母303配合，螺母303底部与第一滑块305顶部连接，螺母303顶部与磨板11底部连接，安装板307右侧连接有固定板308，固定板308前壁的底部中间连接有第三轴承座309，第三轴承座309上连接有第二转杆310，第二转杆310中部连接有蜗轮311，第二转杆310顶部连接有第一锥齿轮312，右侧丝杆302的右端连接有第二锥齿轮313，第一锥齿轮312与第二锥齿轮313啮合，固定板308前壁的右部下方连接有蜗杆314，蜗杆314与蜗轮311啮合，蜗杆314上偏心连接有把手306，将筒体5放置在支撑杆13上后，用手顺时针转动把手306，把手306带动蜗杆314顺时针转动，由于蜗杆314与蜗轮311啮合，蜗杆314带动蜗轮311逆时针转动，蜗轮311带动第一锥齿轮312逆时针转动，由于第一锥齿轮312与第二锥齿轮313啮合，第一锥齿轮312带动第二锥齿轮313顺时针转动，第二锥齿轮313带动丝杆302顺时针转动，由于丝杆302与螺母303配合，且左右两侧的丝杆302螺纹方向相反，丝杆302带动左右两侧的螺母303向中间移动，左右两侧的螺母303带动磨板11向中间移动，当磨板11与筒体5的外壁卡紧时，停止转动把手306，当筒体5抛光结束后，逆时针转动把手306，把手306带动蜗杆314逆时针转动，由于蜗杆314与蜗轮311啮合，蜗杆314带动蜗轮311顺时针转动，蜗轮311带动第一锥齿轮312顺时针转动，由于第一锥齿轮312与第二锥齿轮313啮合，第一锥齿轮312带动第二锥齿轮313逆时针转动，第二锥齿轮313带动丝杆302逆时针转动，由于丝杆302与螺母303配合，且左右两侧的丝杆302螺纹方向相反，丝杆302带动左右两侧的螺母303向外侧移动，由于只能由蜗杆314带动蜗轮311转动，停止转动蜗轮311时，螺母303停止移动。

因为还包括有第二滑轨14、第一弹簧15、第二滑块16、第一齿条17、第二齿条18、第四轴承座19、第三转杆20、第一齿轮21、第二电机22、扇形齿轮23和安装框24，支撑架1顶部中间连接有安装框24，安装框24的左部连接有第二电机22，第二电机22的输出轴上连接有扇形齿轮23，安装框24的中部连接有第二滑轨14，第二滑轨14上滑动式连接有第二滑块16，第二滑轨14与第二滑块16配合，第二滑块16顶部与第二滑轨14顶部之间连接有第一弹簧15，第二滑块16的左端连接有第一齿条17，第一齿条17与扇形齿轮23啮合，第二滑块16的右端连接有第二齿条18，安装框24的右部连接有第四轴承座19，第四轴承座19上连接有第三转杆20，第三转杆20上连接有第一齿轮21，第一齿轮21与第二齿条18啮合，第一齿轮21位于第四轴承座19的上侧，第三转杆20顶端连接在卡紧机构3的底部中间，将筒体5卡紧后，启动第二电机22，第二电机22带动扇形齿轮23转动，扇形齿轮23带动第一齿轮21上下移动，由于第二滑轨14与第二滑块16配合，第一齿轮21带动第二滑块16上下移动，第二滑块16带动第二齿条18上下移动，由于第一齿轮21与第二齿条18啮合，第二齿条18带动第一齿轮21顺时针逆时针转动，第一齿轮21带动第三转杆20顺时针逆时针转动，第三转杆20带动卡紧机构3顺时针逆时针转动，从而带动磨板11顺时针逆时针转动对筒体5进行抛光，磨板11顺时针逆时针交替转动对筒体5进行抛光，使筒体5抛光的更彻底，抛光效果更好。

因为还包括有移动杆25、插杆27、第二弹簧28、导向轮29、钢丝绳30、第二支杆33和第二固定杆34，螺母303内侧上部连接有第二固定杆34，第二固定杆34上部开有第三通孔32，磨板11下部开有凹槽35，第三通孔32和凹槽35之间设有移动杆25，移动杆25外部对称式开有第一通孔26，第一通孔26内设有插杆27，插杆27的外端均与上下两侧的凹槽35配合，插杆27的内端之间连接有第二弹簧28，插杆27的内端均连接有钢丝绳30，移动杆25内的右部中间连接有导向轮29，钢丝绳30均绕过导向轮29，移动杆25内部开有第二通孔31，上下两侧的钢丝绳30均穿过第二通孔31，移动杆25内侧连接有第二支杆33，上下两侧的钢丝绳30均缠绕在第二支杆33上，磨板11使用久了或者磨板11太脏了需要清洗时，向内侧移动钢丝绳30，钢丝绳30带动插杆27向内侧移动，此时插杆27离开上下两侧的凹槽35，将钢丝绳30缠绕在第二支杆33上，即可将磨板11拆卸，需要安装磨板11对筒体5进行抛光时，将移动杆25的外部插入磨板11的凹槽35内，松开钢丝绳30，由于第二弹簧28弹力的作用，插杆27卡入上下两侧的凹槽35内，即可将磨板11固定，磨板11可拆卸安装，方便磨板11的清洗和更换，从而延长了磨板11和机器的使用寿命。

因为还包括有led灯36和第四转杆38，第一转杆7右端开有第二螺纹孔37，第一转杆7右端连接有第四转杆38，第四转杆38的左部设有外螺纹，第四转杆38通过螺纹连接的方式连接在第一转杆7右端，第四转杆38右部底端连接有led灯36，当光线不好时，可开启led灯36进行照明，防止工作人员在光线不好的条件下工作出错，同时可根据不同的需求转动led灯36，方便工作人员工作。

因为还包括有收集箱39，支撑架1左侧下部连接有收集箱39，方便工作人员存放所需物件。

因为支撑架1的材料为q235钢，q235钢硬度高，不容易变形，使装置的使用寿命更长。

因为第一电机2和第二电机22为伺服电机，抗过载能力强，高速性能好，能精准控制其转速。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
