一种不锈钢锅的外壁磨边夹具的制作方法

本实用新型涉及不锈钢零件的加工技术领域，具体涉及一种不锈钢锅的外壁磨边夹具。

背景技术：
：

在传统的工序中，锅边的打磨是由工人们拿起锅具，把锅边及外壁对准砂带打磨，然后由工人自行检查是否打磨光滑，然后放到输送带上，把锅具运送到下一道工序中。由于锅边的打磨是需要工人自行检查的，是由工人得经验所致，因此存在的一个问题就是如果工人检查不仔细或者经验不足，会使锅具磨边后的锅边及外壁的光滑度质量不同，有的光滑，有的刺手，使产品质量参差不齐。

技术实现要素：
：

本实用新型的目的是克服现有技术的不足，提供一种不锈钢锅的外壁磨边夹具，它能降低工人的工作强度，提高效率，保证工人的人身安全，同时可以提高产品质量。

本实用新型解决所述技术问题的方案是：

一种不锈钢锅的外壁磨边夹具，包括夹持装置，所述夹持装置的上部设有平面定位座，所述夹持装置的下端铰接在基板上，基板上安装有旋转驱动装置，旋转驱动装置的驱动齿轮与夹持装置的从动齿轮啮合。

所述夹持装置包括呈圆盘状的夹持基座和柱体座，所述夹持基座固定在柱体座的上端，柱体座的下端铰接在基板上；

所述夹持基座成型有齿轮安装槽和三个圆周均布的齿条槽，所述齿条槽上成型有直槽，所述夹持基座的下端固定有三个圆周均布的挡块，挡块位于齿条槽的内侧一端；

所述柱体座的左侧设有豁口，柱体座的下端外壁上固定连接有从动齿轮。

所述齿轮安装槽内设有第一齿轮，三个齿条槽内各安装有齿条，齿条与第一齿轮啮合，齿条伸出夹持基座的外端固定连接有夹持推块，所述齿条的下端成型有凸起的柱杆，柱杆穿过直槽固定连接有方块，所述方块上套接有弹簧杆，弹簧杆上套接有弹簧，弹簧的一端压靠在方块上，另一端压靠在挡块上，弹簧杆固定在挡块上。

所述第一齿轮的下方通过连接轴固定连接有第二齿轮，连接轴铰接在夹持基座的中部，所述第二齿轮与铰接在夹持基座下端的第三齿轮啮合，第三齿轮上固定有驱动手柄，第三齿轮位于豁口一侧。

所述平面定位座呈圆台状，平面定位座的内部中空，所述平面定位座铰接在夹持基座是上底面上。

所述旋转驱动装置包括由下而上固定在基板上的电机，电机的输出轴上固定连接有驱动齿轮。

本实用新型的突出效果是：与现有技术相比，它能降低工人的工作强度，提高效率，保证工人的人身安全，同时可以提高产品质量。

附图说明：

图1为本实用新型的结构示意图；

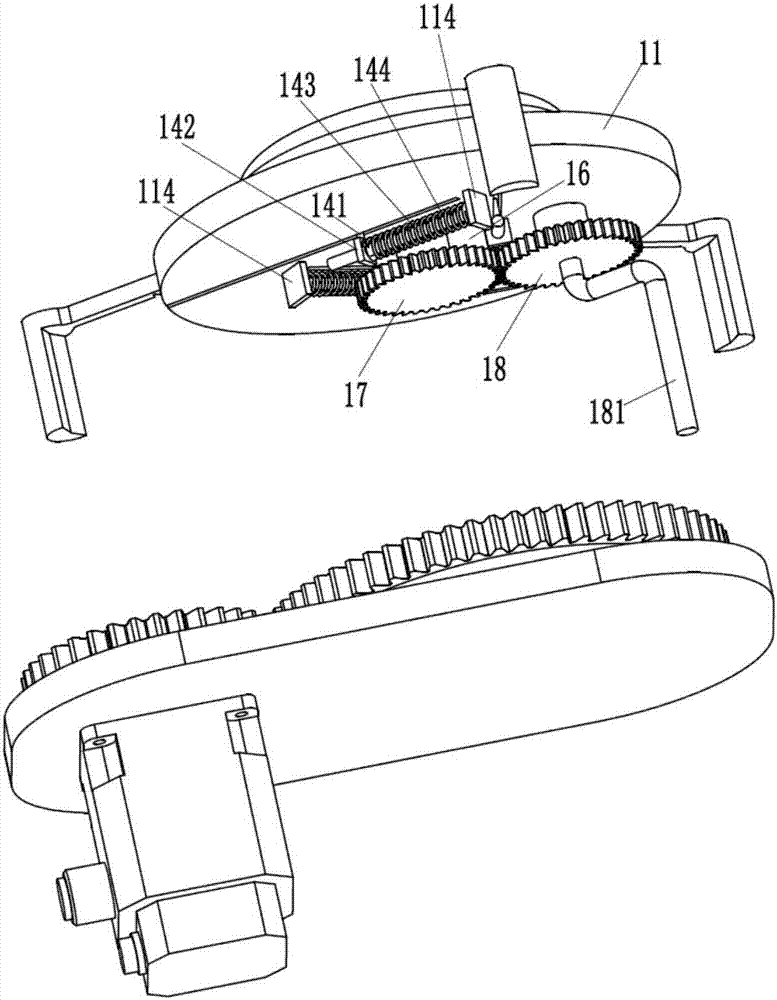

图2为本实用新型的隐去柱体座的其他侧视图；

图3为本实用新型的夹持基座的结构示意图。

具体实施方式：

实施例，见如图1至图3示，一种不锈钢锅的外壁磨边夹具，包括夹持装置1，所述夹持装置1的上部设有平面定位座2，所述夹持装置1的下端铰接在基板3上，基板3上安装有旋转驱动装置4，旋转驱动装置4的驱动齿轮42与夹持装置1的从动齿轮19啮合。

更进一步地说，所述夹持装置1包括呈圆盘状的夹持基座11和柱体座12，所述夹持基座11固定在柱体座12的上端，柱体座12的下端铰接在基板3上；

所述夹持基座11成型有齿轮安装槽111和三个圆周均布的齿条槽112，所述齿条槽112上成型有直槽113，所述夹持基座11的下端固定有三个圆周均布的挡块114，挡块114位于齿条槽112的内侧一端；

所述柱体座12的左侧设有豁口121，柱体座12的下端外壁上固定连接有从动齿轮19。

更进一步地说，所述齿轮安装槽111内设有第一齿轮13，三个齿条槽112内各安装有齿条14，齿条14与第一齿轮13啮合，齿条14伸出夹持基座11的外端固定连接有夹持推块15，所述齿条14的下端成型有凸起的柱杆141，柱杆141穿过直槽113固定连接有方块142，所述方块142上套接有弹簧杆143，弹簧杆143上套接有弹簧144，弹簧144的一端压靠在方块142上，另一端压靠在挡块114上，弹簧杆143固定在挡块114上。

更进一步地说，所述第一齿轮13的下方通过连接轴16固定连接有第二齿轮17，连接轴16铰接在夹持基座11的中部，所述第二齿轮17与铰接在夹持基座11下端的第三齿轮18啮合，第三齿轮18上固定有驱动手柄181，第三齿轮18位于豁口121一侧。

更进一步地说，所述平面定位座2呈圆台状，平面定位座2的内部中空，所述平面定位座2铰接在夹持基座11是上底面上。

更进一步地说，所述旋转驱动装置4包括由下而上固定在基板3上的电机41，电机41的输出轴上固定连接有驱动齿轮42。

工作原理：第一，从豁口121处驱动手柄181，在第三齿轮18、第二齿轮17、第一齿轮13的联动作用下，齿条14向内收缩，此时将不锈钢锅倒扣在平面定位座2上，松掉驱动手柄181，在弹簧144的弹力作用下，三个夹持推块15与不锈钢锅的内壁贴合，从而固定不锈钢锅；第二，电机41起动，通过驱动齿轮42、从动齿轮19带动夹持基座11旋转，不锈钢锅随之转动，不锈钢锅的外壁与外围的砂带摩擦，从而将不锈钢锅的外壁磨光。

以上实施方式仅用于说明本实用新型，而并非对本实用新型的限制，有关技术领域的普通技术人员，在不脱离本实用新型的精神和范围的情况下，还可以做出各种变化和变型，因此所有等同的技术方案也属于本实用新型的范畴，本实用新型的专利保护范围应由权利要求限定。
