一种搅拌机加工用抛光设备的制作方法

1.本实用新型涉及搅拌机生产技术领域，具体为一种搅拌机加工用抛光设备。


背景技术：

2.搅拌机，是一种建筑工程机械，主是用于搅拌水泥、沙石、各类干粉砂浆等建筑材料，这是一种带有叶片的轴在圆筒或槽中旋转，将多种原料进行搅拌混合，使之成为一种混合物或适宜稠度的机器，搅拌机分为好多种，有强制式搅拌机、单卧轴搅拌机、双卧轴搅拌机等等。
3.搅拌机的搅拌桶在生产完毕后需要对其内部进行抛光，从而方便后续的使用，现有的打磨装置在使用时不方便对其进行调节从而影响使用，不能够满足使用需要。


技术实现要素：

4.本实用新型的目的在于提供一种搅拌机加工用抛光设备，具备方便对其进行调节的优点，解决了现有的打磨装置在使用时不方便对其进行调节从而影响使用的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种搅拌机加工用抛光设备，包括底座，所述底座的顶部设置有两个夹持杆，所述底座顶部的右侧固定安装有第一安装杆，所述第一安装杆左侧的顶部设置有第二安装杆，所述第二安装杆的顶部固定安装有第一电机，所述第二安装杆的底部转动连接有第三安装杆，所述第一电机的输出轴贯穿至第二安装杆的内部并与第三安装杆的顶部固定连接，所述第三安装杆的两侧均设置有两个第一连接杆，所述第一连接杆远离第三安装杆的一侧设置有第二连接杆，所述第二连接杆远离第一连接杆的一侧固定安装有抛光板。
6.优选的，所述底座的顶部开设有第二滑槽，所述第二滑槽的内部滑动连接有与夹持杆对应的第二滑块，所述第二滑块的顶部与夹持杆的底部固定连接。
7.优选的，所述底座的右侧转动连接有第一螺纹杆，所述第一螺纹杆的左侧贯穿至第二滑槽的内部并与第二滑块之间通过双向螺纹转动连接。
8.优选的，所述第一连接杆的内部开设有容纳腔，所述第二连接杆经容纳腔贯穿至第一连接杆的内部，所述第二连接杆的表面套设有弹簧。
9.优选的，所述第一安装杆的内部开设有第一滑槽，所述第一滑槽的内部滑动连接有第一滑块，所述第一滑块的左侧与第二安装杆的右侧固定连接。
10.优选的，所述第一安装杆的顶部固定安装有第二电机，所述第二电机的输出轴固定安装有第二螺纹杆，所述第二螺纹杆贯穿至第一滑槽的内部并与第一滑块之间通过螺纹转动连接。
11.与现有技术相比，本实用新型的有益效果如下：
12.1、本实用新型通过夹持杆实现对待抛光的搅拌机进行固定，通过第三安装杆、第一连接杆、第二连接杆和抛光板之间的配合实现对搅拌机的内部进行抛光，通过第二安装杆的升降带动第三安装杆、第一连接杆、第二连接杆和抛光板送入搅拌机的内部进行抛光，
同时解决了现有的打磨装置在使用时不方便对其进行调节从而影响使用的问题。
13.2、本实用新型通过第一螺纹杆、第二滑块和第二滑槽之间的配合实现对夹持杆进行调节，从而实现对搅拌机进行夹持固定，通过第二电机、第一滑块和第二螺纹杆之间的配合实现对第二安装杆进行升降。
附图说明

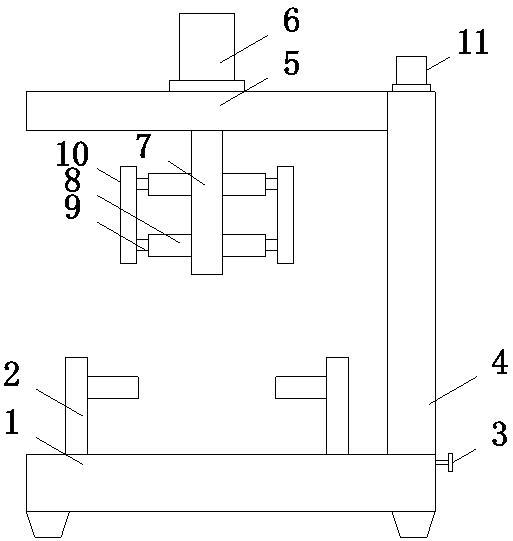

14.图1为本实用新型结构示意图；
15.图2为本实用新型截面结构示意图；
16.图3为本实用新型第一连接杆截面结构示意图。
17.图中：1、底座；2、夹持杆；3、第一螺纹杆；4、第一安装杆；5、第二安装杆；6、第一电机；7、第三安装杆；8、第一连接杆；9、第二连接杆；10、抛光板；11、第二电机；12、第一滑块；13、第一滑槽；14、第二螺纹杆；15、第二滑块；16、第二滑槽；17、容纳腔；18、弹簧。
具体实施方式
18.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
19.在本技术文件的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。在本技术文件的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本专利中的具体含义。
20.请参阅图1-3，一种搅拌机加工用抛光设备，包括底座1，底座1的顶部设置有两个夹持杆2，底座1顶部的右侧固定安装有第一安装杆4，第一安装杆4左侧的顶部设置有第二安装杆5，第二安装杆5的顶部固定安装有第一电机6，第二安装杆5的底部转动连接有第三安装杆7，第一电机6的输出轴贯穿至第二安装杆5的内部并与第三安装杆7的顶部固定连接，第三安装杆7的两侧均设置有两个第一连接杆8，第一连接杆8远离第三安装杆7的一侧设置有第二连接杆9，第二连接杆9远离第一连接杆8的一侧固定安装有抛光板10，通过夹持杆2实现对待抛光的搅拌机进行固定，通过第三安装杆7、第一连接杆8、第二连接杆9和抛光板10之间的配合实现对搅拌机的内部进行抛光，通过第二安装杆5的升降带动第三安装杆7、第一连接杆8、第二连接杆9和抛光板10送入搅拌机的内部进行抛光，底座1的顶部开设有第二滑槽16，第二滑槽16的内部滑动连接有与夹持杆2对应的第二滑块15，第二滑块15的顶部与夹持杆2的底部固定连接，底座1的右侧转动连接有第一螺纹杆3，第一螺纹杆3的左侧贯穿至第二滑槽16的内部并与第二滑块15之间通过双向螺纹转动连接，通过第一螺纹杆3、第二滑块15和第二滑槽16之间的配合实现对夹持杆2进行调节，从而实现对搅拌机进行夹
持固定，第一连接杆8的内部开设有容纳腔17，第二连接杆9经容纳腔17贯穿至第一连接杆8的内部，第二连接杆9的表面套设有弹簧18，第一安装杆4的内部开设有第一滑槽13，第一滑槽13的内部滑动连接有第一滑块12，第一滑块12的左侧与第二安装杆5的右侧固定连接，第一安装杆4的顶部固定安装有第二电机11，第二电机11的输出轴固定安装有第二螺纹杆14，第二螺纹杆14贯穿至第一滑槽13的内部并与第一滑块12之间通过螺纹转动连接，通过第二电机11、第一滑块12和第二螺纹杆14之间的配合实现对第二安装杆5进行升降。
21.使用时，将待抛光的搅拌机放置于底座1的顶部，转动第一螺纹杆3在螺纹的作用下使得第二滑块15和夹持杆2向相对靠近的一侧移动，从而实现对搅拌机进行夹持固定，通过第二电机11带动第二螺纹杆14转动，从而将第一滑块12向下推动，从而将第三安装杆7、第一连接杆8、第二连接杆9和抛光板10送入搅拌机的内部，通过第一电机6带动第三安装杆7、第一连接杆8、第二连接杆9和抛光板10转动，在离心力的作用下使得第二连接杆9和抛光板10向远离第三安装杆7的一侧移动并与搅拌机的内壁接触，从而实现对其内壁进行抛光。
