一种混凝土轨枕边缘打磨设备的制作方法

本技术涉及轨枕领域，尤其涉及一种混凝土轨枕边缘打磨设备。

背景技术：

1、混凝土轨枕广泛运用于轨道交通中，现有混凝土轨枕生产制作过程中，大多会需要使用到打磨设备对轨枕不平整的边缘进行打磨工作，专利文件：cn 210909406u提出一种打磨机，通过过滤纱网可以将灰尘过滤掉从而使被过滤的空气由风机处排出，这样可以边打磨边吸尘，但该技术方案存在的问题是，现有大多采用手持式打磨机对混凝土轨枕边缘进行打磨工作，但手持式打磨较为耗费工作人员的体力和精力，轨枕大多又是批量生产，随着工作人员体力和精力降低可能会导致后续的打磨精度降低。

技术实现思路

1、本实用新型的目的是解决现有技术存在的以下问题：现有大多采用手持式打磨机对混凝土轨枕边缘进行打磨工作，但手持式打磨较为耗费工作人员的体力和精力，轨枕大多又是批量生产，随着工作人员体力和精力降低可能会导致后续的打磨精度降低。

2、为解决现有技术存在的问题，本实用新型提供了一种混凝土轨枕边缘打磨设备，包括底座、升降立柱和打磨轮，所述底座底部的两侧均设有滚轮，所述底座的顶部设有升降立柱，所述升降立柱的外围设有滑块，所述滑块的一侧设有安装架，所述安装架的内侧设有第二电机，所述第二电机的底部设有打磨轮，所述第二电机另一端的安装架另一端设有第一电机。

3、进一步的，所述第一电机一端的安装架内侧通过第一转杆与第二电机相连接。第一电机带动第一转杆旋转从而带动第二电机与打磨轮进行旋转，从而即可调节打磨轮的打磨角度。

4、进一步的，所述第二电机的底部通过第二转杆与打磨轮相连接。第二电机启动后通过第二转杆带动打磨轮进行旋转。

5、进一步的，所述升降立柱的内部设有电动升降组件，所述滑块与电动升降组件相连接。通过升降立柱内的电动升降组件带动滑块进行升降调节工作。

6、进一步的，所述升降立柱顶部另一侧的两端均设有把手。通过把手方便工作人员推动设备进行移动。

7、进一步的，所述升降立柱另一侧的表面设有控制面板。通过操作控制面板即可对第一电机、第二电机以及升降立柱内的电动升降组件进行控制。

8、与现有技术相比，本实用新型的有益效果是：

9、本实用新型工作人员启动第二电机，第二电机启动后通过第二转杆带动打磨轮进行旋转，通过旋转的打磨轮接触混凝土轨枕边缘后对其进行打磨工作，打磨工作过程中，通过启动升降立柱内的电动升降组件即可带动滑块进行升降，通过滑块升降带动安装架与打磨轮升降，从而完成打磨高度调节的工作，通过启动第一电机带动第一转杆旋转从而带动第二电机与打磨轮进行旋转，从而即可调节打磨轮的打磨角度，配合手持把手推动滚轮滚动即可带动设备整体进行移动调节，从而方便工作人员进行打磨工作，增加本装置的实用性。

技术特征：

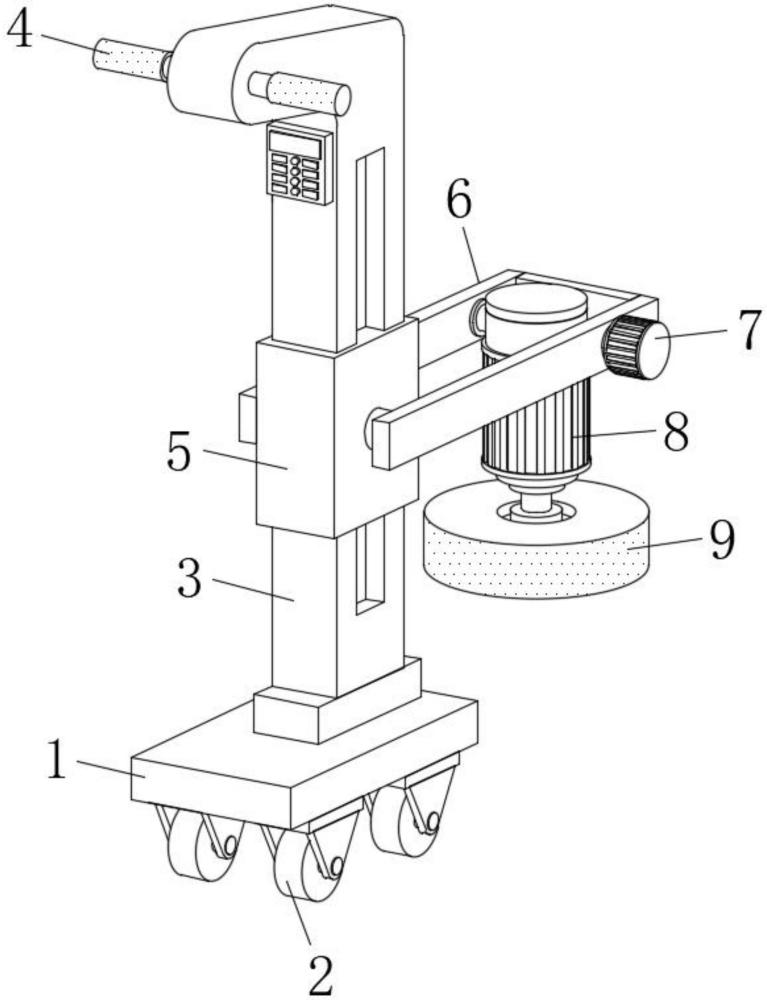

1.一种混凝土轨枕边缘打磨设备，包括底座(1)、升降立柱(3)和打磨轮(9)，其特征在于：所述底座(1)底部的两侧均设有滚轮(2)，所述底座(1)的顶部设有升降立柱(3)，所述升降立柱(3)的外围设有滑块(5)，所述滑块(5)的一侧设有安装架(6)，所述安装架(6)的内侧设有第二电机(8)，所述第二电机(8)的底部设有打磨轮(9)，所述第二电机(8)另一端的安装架(6)另一端设有第一电机(7)。

2.根据权利要求1所述的一种混凝土轨枕边缘打磨设备，其特征在于：所述第一电机(7)一端的安装架(6)内侧通过第一转杆与第二电机(8)相连接。

3.根据权利要求1所述的一种混凝土轨枕边缘打磨设备，其特征在于：所述第二电机(8)的底部通过第二转杆与打磨轮(9)相连接。

4.根据权利要求1所述的一种混凝土轨枕边缘打磨设备，其特征在于：所述升降立柱(3)的内部设有电动升降组件，所述滑块(5)与电动升降组件相连接。

5.根据权利要求1所述的一种混凝土轨枕边缘打磨设备，其特征在于：所述升降立柱(3)顶部另一侧的两端均设有把手(4)。

6.根据权利要求1所述的一种混凝土轨枕边缘打磨设备，其特征在于：所述升降立柱(3)另一侧的表面设有控制面板。

技术总结
本技术提供一种混凝土轨枕边缘打磨设备，涉及轨枕领域，包括底座、升降立柱和打磨轮，所述底座底部的两侧均设有滚轮，所述升降立柱的外围设有滑块，所述滑块的一侧设有安装架，所述安装架的内侧设有第二电机，所述第二电机的底部设有打磨轮，所述第二电机另一端的安装架另一端设有第一电机，本技术通过启动升降立柱内的电动升降组件即可带动滑块进行升降，通过滑块升降带动安装架与打磨轮升降，从而完成打磨高度调节的工作，通过启动第一电机带动第一转杆旋转从而带动第二电机与打磨轮进行旋转，从而即可调节打磨轮的打磨角度，配合手持把手推动滚轮滚动即可带动设备整体进行移动调节，从而方便工作人员进行打磨工作。
