一种家用便携式制氧杀菌净化机的制作方法

本实用新型涉及空气净化技术领域，具体为一种家用便携式制氧杀菌净化机。

背景技术：

在我国，近几年来，由于城市机动车辆迅速增加、工业废气排放量增大等原因，空气质量越来越差，雾霾越来越严重，由此导致的室内空气污染事件频频发生。人们开始意识到传统的开窗换风方式已经不安全，不能达到净化室内空气的目的，必须有专业的设备来实现室内空气净化。随着人们生活水平的提高，人们的要求不在停留在对物质的追求上，精神层面的享受渐渐被人们重视，闲暇之余出去旅游散心，陶冶情操，放松身心，减轻平常的工作压力，由于越来越糟糕的环境，汽车尾气的排放、工厂废气废液的排放和自然环境的限制等等，人们所出行的地方越来越少，尤其对空气污染的担心最大，传统的空气净化器是为改善卧式或是工作环境的空气质量，现在的空气净化类设备普遍便捷性不高，在家庭使用中非常占据本来就有限的住房面积，使人们的使用舒适度降低。

技术实现要素：

本实用新型的目的在于提供一种家用便携式制氧杀菌净化机，以解决上述背景技术中提出的现在的空气净化类设备普遍便捷性不高，在家庭使用中非常占据本来就有限的住房面积，使人们的使用舒适度降低的问题。

为实现上述目的，本实用新型提供如下技术方案：一种家用便携式制氧杀菌净化机，包括支撑杆、均风器、进风口、过滤组件、储水区、制氧器和消毒过滤层，所述支撑杆的上方连接有悬挂杆，且支撑杆的表面安装有按压锁扣，所述均风器的左端连接有静电盒，所述进风口的右端连接有风管，所述悬挂杆的表面嵌套有定位滑块，所述过滤组件的内部安装有净化器，所述储水区的上方镶嵌有紫外线杀菌灯，所述制氧器的右端连接有净化器，所述风管的下方设置有行走轮，所述消毒过滤层的右端贴合有净化过滤层。

优选的，所述定位滑块的最大移动行程与悬挂杆的杆体长度一致。

优选的，所述均风器呈波浪型结构。

优选的，所述悬挂杆与支撑杆为可拆卸结构。

优选的，所述消毒过滤层和净化过滤层的连接方式为套接。

与现有技术相比，本实用新型的有益效果是：该家用便携式制氧杀菌净化机设有支撑杆和悬挂杆可在上方悬挂衣物或者是日常生活中需要经常使用到的设备，下雨时使用的雨伞也可以悬挂在悬挂杆上，从雨伞滴落的液体直接进入储水区，净化后的空气自然上升还可以同时净化悬挂杆上的衣服等，一举数得，非常方便便捷，实用性极高，将净化后的空气的利用率得以大大增加，使用价值也得到提高。

附图说明

图1为本实用新型结构示意图。

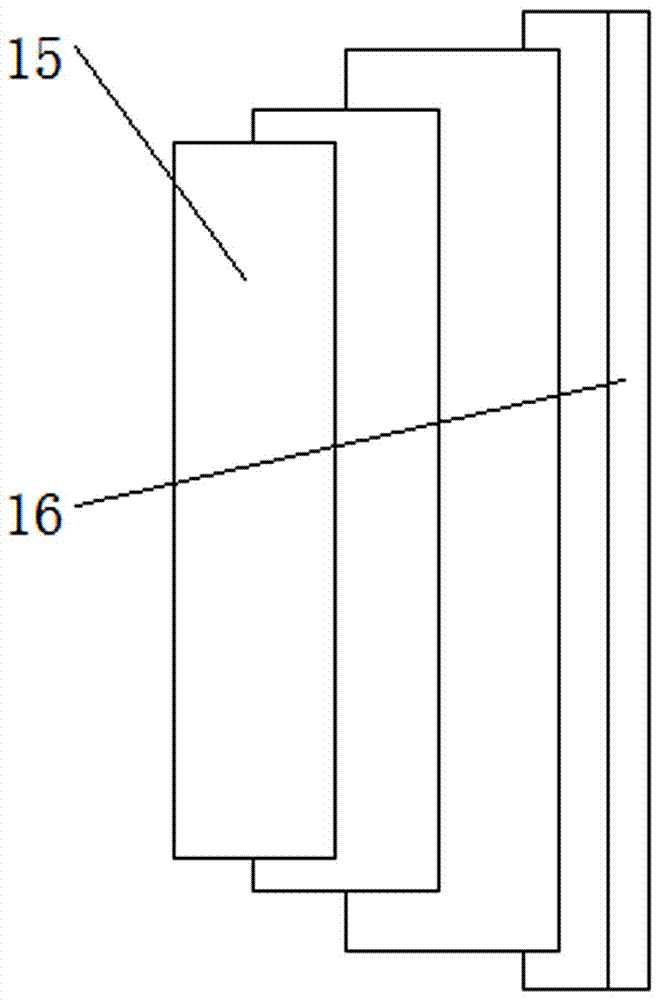

图2为本实用新型消毒过滤层和净化过滤层结构示意图。

图中：1、定位滑块，2、支撑杆，3、紫外线杀菌灯，4、按压锁扣，5、均风器，6、静电盒，7、进风口，8、悬挂杆，9、过滤组件，10、储水区，11、制氧器，12、净化器，13、风管，14、行走轮，15、消毒过滤层，16、净化过滤层。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种家用便携式制氧杀菌净化机，包括支撑杆2、均风器5、进风口7、过滤组件9、储水区10、制氧器11和消毒过滤层15，支撑杆2的上方连接有悬挂杆8，且支撑杆2的表面安装有按压锁扣4，均风器5的左端连接有静电盒6，均风器5呈波浪型结构，更加适应空气流，在对空气流进行输入和输出工作时速度更快，效率更高，进风口7的右端连接有风管13，悬挂杆8的表面嵌套有定位滑块1，定位滑块1的最大移动行程与悬挂杆8的杆体长度一致，可充分移动至悬挂杆8的杆体任意一处，进行多处隔离，悬挂杆8与支撑杆2为可拆卸结构，拆卸和安装非常方便，当损坏时也不会造成整台机器无法使用，更加可以根据个人爱好自行搭配合适尺寸的杆体，使用寿命长，过滤组件9的内部安装有净化器12，储水区10的上方镶嵌有紫外线杀菌灯3，制氧器11的右端连接有净化器12，风管13的下方设置有行走轮14，消毒过滤层15的右端贴合有净化过滤层16，消毒过滤层15和净化过滤层16的连接方式为套接，层层叠叠，两者之间相互套装，过滤时不会造成有空气溢漏。

工作原理：在使用该家用便携式制氧杀菌净化机时，需要对本新型的结构进行一定的了解，可将衣物或者需要悬挂的物品使用固定设备或者是衣架悬挂在悬挂杆8的上方，移动定位滑块1将其与悬挂的物品按照不同的水分含量隔离开，通过按动按压锁扣4并向上方抽动支撑杆2，可提升支撑杆2的支撑高度，空气从进风口7处进入，并通过风管13被输送至净化器12内部净化后输送至制氧器11的内部进行氧气制造，随后由均风器5将空气输送至过滤组件9和储水区10的内部，被输送至储水区10内部的空气在为水分增加氧气的同时净化水分，储水区10内部可养殖鱼类，而被输送至过滤组件9处的空气，则再一次被消毒过滤层15和净化过滤层16进行深层净化后排入大气，这就是该家用便携式制氧杀菌净化机的工作原理。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
