一种光氧化装置的制作方法

本实用新型具体涉及一种光氧化装置。

背景技术：

目前光氧化装置多种多样，但是大部分技术仍处于起步阶段，并不成熟和完善，常见表现为：适应范围小、处理效果低、占地面积大、生产成本高、后期维护成本大、运行成本费用高、管理操作复杂、易产生二次污染等。

技术实现要素：

实用新型目的：为了解决现有技术的不足，本实用新型提供了一种光氧化装置。

技术方案：一种光氧化装置，包括蒸发器、光氧化反应器、尾气吸收塔塔釜和填料吸收塔，所述光氧化反应器上设有反应器进口和反应器出口，所述反应器进口与蒸发器固定连接，所述反应器出口与尾气吸收塔塔釜固定连接，所述尾气吸收塔塔釜的顶端连通有填料吸收塔，所述尾气吸收塔塔釜上开有自来水通道管口，所述尾气吸收塔塔釜的底部和填料吸收塔的顶部均与泵连接；所述光氧化反应器内设有若干FEP管，所述FEP管内安装有高压汞灯，所述FEP管通过法兰固定连通至光氧化反应器的底座上，所述光氧化反应器的底座外设有空气冷却进口，所述空气冷却进口与鼓风机连接，通过鼓风机将空气吹入FEP管内。

作为优化：所述尾气吸收塔塔釜通过填料吸收塔后根据需要还可以连接至另一个尾气吸收塔塔釜。

作为优化：所述蒸发器上设有加料阀。

作为优化：所述蒸发器与氧气瓶连接。

作为优化：所述高压汞灯的顶端连接有电源线。

有益效果：本实用新型无污染，使用寿命长，安全性能高，结构简单，设计合理，自动化程度高，安装便捷。主要应用于三氟乙酸、二氟氯乙酸等光氧化工艺，本实用新型采用FEP管做为氧化的主体设备时，由于反应会有氟化氢产生，避免了传统工艺用普通玻璃或者石英玻璃的不耐腐蚀的问题。

附图说明

图1是本实用新型的侧视结构示意图；

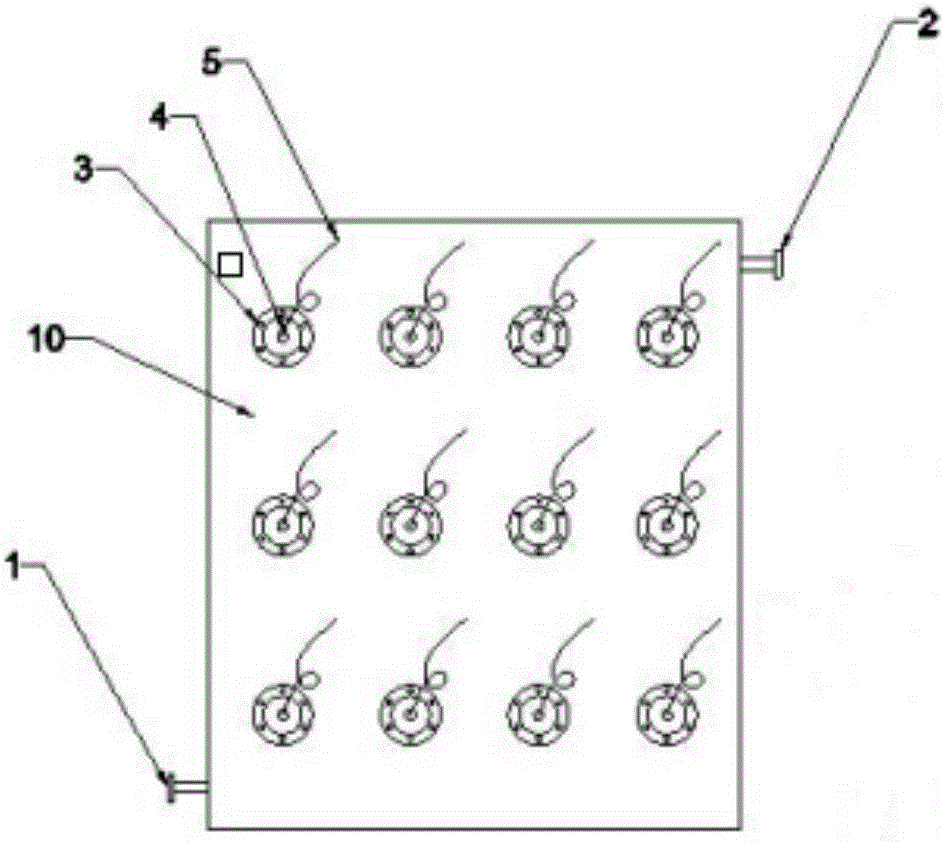

图2是本实用新型的俯视结构示意图。

图中：1、反应器进口；2、反应器出口；3、法兰；4、高压汞灯；5、电源线；6、加料阀；7、蒸发器；8、空气冷却进口；9、鼓风机；10、光氧化反应器；11、氧气瓶；12、尾气吸收塔塔釜；13、填料吸收塔；14、FEP管；15、泵。

具体实施方式

下面结合具体实施例对本实用新型作进一步说明。

实施例

如图1所示，一种光氧化装置，包括蒸发器7、光氧化反应器10、尾气吸收塔塔釜12和填料吸收塔13，所述光氧化反应器10上设有反应器进口1和反应器出口2，所述反应器进口1与蒸发器7固定连接，所述反应器出口2与尾气吸收塔塔釜12固定连接，所述尾气吸收塔塔釜12的顶端连通有填料吸收塔13，所述尾气吸收塔塔釜12上开有自来水通道管口，所述尾气吸收塔塔釜12的底部和填料吸收塔13的顶部均与泵15连接；所述光氧化反应器10内设有若干FEP管14，所述FEP管14内安装有高压汞灯4，所述FEP管14通过法兰3固定连通至光氧化反应器10的底座上，所述光氧化反应器10的底座外设有空气冷却进口8，所述空气冷却进口8与鼓风机9连接，通过鼓风机9将空气吹入FEP管14内。所述尾气吸收塔塔釜12通过填料吸收塔13后根据需要还可以连接至另一个尾气吸收塔塔釜12。所述蒸发器7上设有加料阀6。所述蒸发器7与氧气瓶11连接。所述高压汞灯4的顶端连接有电源线5。

本实用新型无污染，使用寿命长，安全性能高，结构简单，设计合理，自动化程度高，安装便捷。主要应用于三氟乙酸、二氟氯乙酸等光氧化工艺，本实用新型采用FEP管做为氧化的主体设备时，由于反应会有氟化氢产生，避免了传统工艺用普通玻璃或者石英玻璃的不耐腐蚀的问题。

启示下都可得出其他各种形式的产品，但不论在其形状或结构上作任何变化，凡是具有与本申请相同或相近似的技术方案，均落在本实用新型的保护范围之内。
