大肠菌接菌装置的制作方法

本实用新型属于微生物检测用具技术领域，具体地涉及到了一种大肠菌接菌装置。

背景技术：

大肠菌群的单菌落不论是采用单层还是双层培养基培养，它都是长在培养基内部的，不像其它菌种的单菌落是长在培养基表面，所以不可以用传统的接菌环或者灭菌的移液枪头进行挑菌。

大肠菌群平板计数法(GB4789.3-2010)中用到结晶紫中性红胆盐琼脂(VRBA)双层培养基，使用传统的接菌环，如图1所示，挑取其中单菌落时，用菌落提取结构2中的接菌环22将单菌落四周的培养基分离，然后用接菌环22将带有单菌落的培养基块挑出来；采用传统结构的接菌环存在的问题是：接菌环22直接作用于培养基，导致培养基易破裂，不好锁定选定的单菌落；且往外挑的时候因为镍镉合金材质的接菌环22因受力易发生弯曲，脱离培养基后，接菌环22因发生弯曲产生的弹力，会将所挑取的含有单菌落的培养基块弹飞，造成单菌落的污染。

技术实现要素：

本实用新型所要解决的技术问题是：提供一种大肠菌接菌装置，在进行大肠菌检检测时，能够有效、快速锁定包含有选定的单菌落的培养基，并且将带有单菌落的培养基块平稳地挑出，防止含有单菌落的培养基块飞出而造成污染。

为解决上述技术问题，本实用新型的技术方案是：大肠菌接菌装置，包括接菌装置手柄本体，在所述接菌装置手柄本体的第一端连接有菌落提取结构，所述接菌装置手柄本体的第二端为壁厚为1mm±0.2mm的空心管结构。

进一步的，所述菌落提取结构的第一端优选为设有接菌勺。并且所述接菌装置手柄本体与所述接菌勺成锐角设置。

进一步的，所述菌落提取结构的第二端设有内螺纹，所述接菌装置手柄本体的第一端设有外螺纹，所述接菌装置手柄本体与所述菌落提取结构螺纹连接。

进一步的，在所述接菌装置手柄本体上优选为包覆有防烫伤结构。并且所述防烫伤结构采用塑胶护套，所述塑胶护套包覆于所述接菌装置手柄本体的中部。

进一步的，所述接菌装置手柄本体优选为不锈钢、黄铜或者镍镉合金材质的接菌装置手柄本体。并且所述菌落提取结构优选为不锈钢、黄铜或者镍镉合金材质的菌落提取结构。

由于采用了上述技术方案，本实用新型的有益效果是：

大肠菌接菌装置，包括接菌装置手柄本体，在接菌装置手柄本体的一端连接有菌落提取结构，接菌装置手柄本体的另一端为壁厚为1mm±0.2mm的空心管结构。使用本实用新型的接菌装置挑取双层培养基的菌落时，利用壁厚为1mm±0.2mm的空心管状结构能够将选定的单菌落有效、快速锁定，并使选定的单菌落所在的培养基块与周围的培养基隔离。

并且菌落提取结构的一端设有接菌勺，利用接菌勺将隔离出来的包含选定单菌落的培养基块挖出，转接到下一步的培养基中，在此单菌落的转移过程中，操作简单方便，使培养基块平稳地被挑出，能够有效地防止被挑出的培养基块飞出。

附图说明

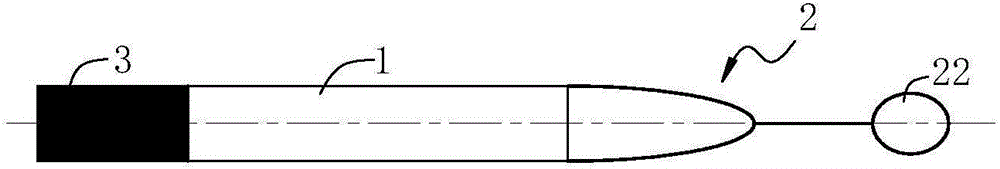

图1是现有技术的大肠菌接菌装置的主视图；

图2是图1的俯视图；

图3本实用新型实施例的一种结构的主视图；

图4是图3的左视放大示意图；

图5是图3的接菌装置手柄本体示意图；

图6是图3的菌落提取结构示意图；

图7是本实用新型实施例的另一种结构的主视图；

图8是图7的俯视图；

图中，1、接菌装置手柄本体，11、空心管结构，12、外螺纹，2、菌落提取结构，21、内螺纹，22、接菌环，23、接菌勺，3、防烫伤结构。

具体实施方式

下面结合附图和实施例对本实用新型进一步说明。

如图3至图8所示，大肠菌接菌装置，接菌装置手柄本体1的一端连接有菌落提取结构2，菌落提取结构2的另一端连接有接菌勺23，接菌装置手柄本体1的另一端为壁厚为1mm±0.2mm的空心管结构11。接菌装置手柄本体1连接菌落提取结构2的一端设有外螺纹12，并且菌落提取结构2与接菌装置手柄本体1连接端设有内螺纹21，接菌装置手柄本体1与菌落提取结构2螺纹连接；菌落提取结构2的另一端连接有接菌勺23，接菌勺23与接菌装置手柄本体1成角度α连接，或者与接菌装置手柄本体1成直线连接。在接菌装置手柄本体1上包覆有塑胶材质的防烫伤结构3；防烫伤结构3采用塑胶护套，并且塑胶护套包覆于接菌装置手柄本体1的中部。

接菌装置手柄本体1的材质为不锈钢、黄铜或者镍镉合金；菌落提取结构2的材质为不锈钢、黄铜或者镍镉合金。

下面以本实用新型的大肠菌接菌装置对大肠菌单菌落进行转移的过程具体描述：用接菌装置挑取双层培养基的单菌落时，首先对接菌装置进行灭菌，然后冷却，先利用接菌装置手柄本体1的空心管状结构11将选定的单菌落锁定，并使选定的单菌落所在的培养基块与周围的培养基隔离；再利用菌落提取结构2的接菌勺23将隔离出来的包含选定单菌落的培养基块挖出，转接到下一步的培养基中，此过程操作简单方便，使被选定的培养基块被平稳地挑出，能够有效地防止被选定的培养基块飞出，避免包含在被选定的培养基块中的大肠菌单菌落收到污染。

虽然以上描述了本实用新型的具体实施方式，但是本领域的技术人员应该理解，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例，这些仅仅是举例说明，本实用新型的保护范围是由所附权利要求书限定。本领域的技术人员在不背离本实用新型的原理和实质的前提下，在没有经过任何创造性的劳动下，可以对这些实施方式做出多种变更或修改，但这些变更和修改均落入本实用新型的保护范围。
