一种微耕机的制作方法

本实用新型涉及农用机械领域，尤其是一种微耕机。

背景技术：

我国是一个农业大国，而且丘陵和山区占很大面积，地块小，起伏不平，适宜使用小型机具；此外，经营规模以家庭为主，需要小型机具；随着农业种植结构的进一步调整，大田作物面积逐步减少，经济类作物种植面积不断增加，尤其是温室大棚的迅猛发展。在这些种植区域和种植环境下，大型农用机械将不再适用，而传统的人力或畜力农具工作效率极为低下，而且耗费大量劳动力，特别是耕地作业的时候更是如此，因此就需要设计一种小型的农用机械来解决这些问题。

技术实现要素：

本实用新型旨在提供一种以发动机动力源，通过离合器将力矩穿送给变速箱，在通过变速箱变速，将力矩传送到旋耕刀具，由旋耕刀具对土壤进行切割，机械设备小巧灵活，适用于较为狭小的空间作业的微耕机。

为实现上述目的，本实用新型提供如下技术方案：一种微耕机，包括底盘，所述底盘的顶部安装发动机，发动机的顶部设有发动机罩，发动机通过离合器连接变速箱，变速箱的输出轴连接旋耕刀具；底盘的底部安装行走轮，底盘的后部安装扶手，扶手的上端安装把手，靠近把手的位置安装油门控制器；底盘的后端安装拖挂体组件，该拖挂体组件由调节支架和深度调节杆组成，其中调节支架的一端安装在底盘上，另一端通过连接销连接深度调节杆，深度调节杆通过开口销与连接销固定。

作为本实用新型的进一步方案：所述行走轮的上方安装防泥板。

作为本实用新型的进一步方案：所述发动机的进气口连接空气滤清器，空气滤清器的进气口连接进气管。

作为本实用新型的进一步方案：所述发动机的前侧设有防护组件，该防护组件由上防护杠和下防护杠组成，上防护杠和下防护杠分别安装在底盘和发动机上。

作为本实用新型的进一步方案：所述发动机为汽油发动机。

与现有技术相比，本实用新型的有益效果是：该微耕机以发动机动力源，通过离合器将力矩穿送给变速箱，在通过变速箱变速，将力矩传送到旋耕刀具，由旋耕刀具对土壤进行切割，机械设备小巧灵活，适用于较为狭小的空间作业，值得大力推广。

附图说明

图1为本实用新型的结构示意图；

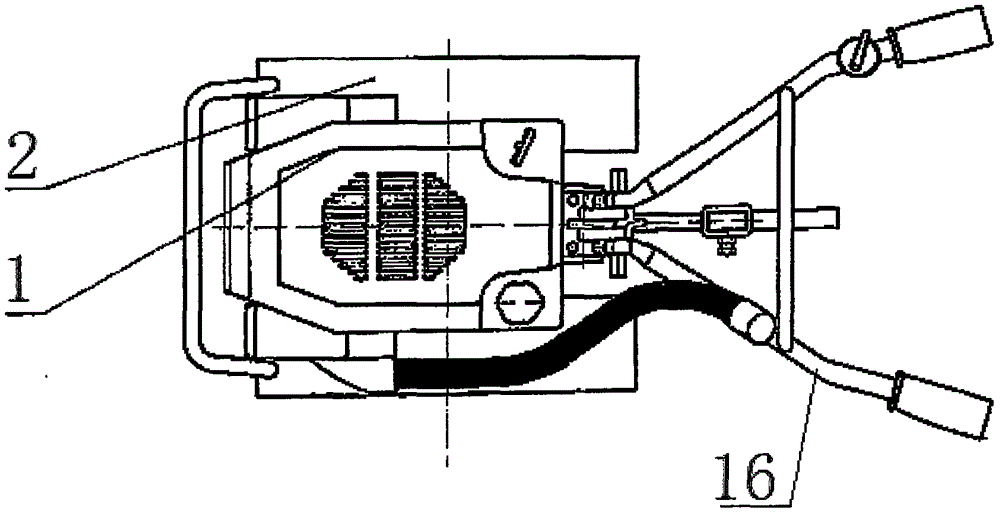

图2为本实用新型的俯视图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型实施例中，一种微耕机，包括底盘3，所述底盘3的顶部安装发动机8，发动机8的顶部设有发动机罩1，发动机8通过离合器连接变速箱，变速箱的输出轴连接旋耕刀具；底盘3的底部安装行走轮15，底盘3的后部安装扶手16，扶手16的上端安装把手，靠近把手的位置安装油门控制器14；底盘3的后端安装拖挂体组件，该拖挂体组件由调节支架9和深度调节杆12组成，其中调节支架9的一端安装在底盘3上，另一端通过连接销11连接深度调节杆12，深度调节杆12通过开口销10与连接销11固定。

上述，行走轮15的上方安装防泥板2。

上述，发动机8的进气口连接空气滤清器5，空气滤清器5的进气口连接进气管7。

上述，发动机8的前侧设有防护组件，该防护组件由上防护杠6和下防护杠4组成，上防护杠6和下防护杠4分别安装在底盘3和发动机8上。

上述，发动机8为汽油发动机。

本实用新型的结构特点及其工作原理：微耕机是以汽油为动力源，通过离合器，将力矩穿送给变速箱，在通过变速箱变速，将力矩传送到旋耕刀具，由旋耕刀具对土壤进行切割。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
