一种多功能手推车的制作方法

本发明涉及一种街边商贩推车，尤其涉及一种多功能手推车。

背景技术：

新能源(NE)：又称非常规能源。是指传统能源之外的各种能源形式。指刚开始开发利用或正在积极研究、有待推广的能源，如太阳能、地热能、风能、海洋能、生物质能和核聚变能等。

太阳能，是指太阳的热辐射能(参见热能传播的三种方式:辐射)，主要表现就是常说的太阳光线。在现代一般用作发电或者为热水器提供能源。自地球上生命诞生以来，就主要以太阳提供的热辐射能生存，而自古人类也懂得以阳光晒干物件，并作为制作食物的方法，如制盐和晒咸鱼等。在化石燃料日趋减少的情况下，太阳能已成为人类使用能源的重要组成部分，并不断得到发展。太阳能的利用有光热转换和光电转换两种方式，太阳能发电是一种新兴的可再生能源。广义上的太阳能也包括地球上的风能、化学能、水能等。

单体太阳电池不能直接做电源使用。作电源必须将若干单体电池串、并联连接和严密封装成组件。太阳能板(也叫太阳能电池组件)是太阳能发电系统中的核心部分，也是太阳能发电系统中最重要的部分。

随着街边推车越来越多，为了节约资源，人们可以通过太阳能板将太阳能转化为电能，这样可以节约资源。

现有的街边商贩推车存在无法调节太阳能板的角度、太阳能利用率低下、实用性低的缺点，因此亟需研发一种能够灵活的调节太阳能板的角度、太阳能利用率较高、实用性高的多功能手推车。

技术实现要素：

(1)要解决的技术问题

本发明为了克服现有的街边商贩推车存在无法调节太阳能板的角度、太阳能利用率低下、实用性低的缺点，本发明要解决的技术问题是提供一种能够灵活的调节太阳能板的角度、太阳能利用率较高、实用性高的多功能手推车。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种多功能手推车，包括有车顶、第一导向轮、第一滑轨、第一滑块、第二导向轮、第二滑轨、第二滑块、第一弹簧、固定板、移动块、第二弹簧、挡块、弧形滑轨、滚轮、摆动杆、支杆、安装板、太阳能板、第三弹簧、第三导向轮、第一钢丝绳、第二钢丝绳、拉套和蓄电池，车顶底部左侧通过支架焊接有第一导向轮，车顶底部中间通过支架焊接有第一滑轨，第一滑轨上滑动式连接有第一滑块，第一滑轨右侧焊接有第二导向轮，车顶底部右侧焊接有第二滑轨，第二滑轨上滑动式连接有第二滑块，第二滑块顶部与第二滑轨之间通过挂钩连接的方式连接有第一弹簧，第二滑轨左右两侧对称设有固定板，固定板焊接在车顶底部，固定板和车顶底部中间均焊接有挡块，固定板和车顶底部中间均焊接有第二弹簧，第二弹簧末端焊接有移动块，移动块与挡块接触，车顶顶部焊接有弧形滑轨，弧形滑轨上左右两侧对称设有滚轮，滚轮与弧形滑轨配合，滚轮可转动，滚轮上焊接有摆动杆，车顶顶部中间焊接有支杆，支杆和摆动杆的上端均焊接有安装板，安装板上通过螺栓连接的方式连接有太阳能板，支杆和摆动杆之间通过挂钩连接的方式连接有第三弹簧，车顶右侧焊接有第三导向轮，第三导向轮上绕有第一钢丝绳，第一钢丝绳上端通过挂钩连接的方式与右侧的摆动杆连接，第一钢丝绳与第二滑块通过挂钩连接的方式连接，左侧的摆动杆上通过挂钩连接的方式连接有第二钢丝绳，第二钢丝绳绕过第一导向轮，第二钢丝绳与第一滑块通过挂钩连接的方式连接，第二钢丝绳绕过第二导向轮，第二钢丝绳和第一钢丝绳下端均通过挂钩连接的方式连接有拉套，车顶底部左侧通过螺栓连接的方式连接有蓄电池，蓄电池位于第一导向轮左侧，蓄电池与太阳能板通过电线连接。还包括整流滤波电路、充电控制电路、蓄电池、控制器、驱动电路、A/D变换器和电压电流检测电路，电压电流检测电路检测太阳能板的输出电流电压和蓄电池两端的端电压和电流，经A/D变换器送入控制器，太阳能板输出电流经整流滤波电路后，由充电控制电路给蓄电池充电，控制器通过驱动电路来控制充电控制电路。所述电压电流检测电路采用霍尔传感器。还包括控制器电源电路，所述电源电路包括LM2575芯片。所述太阳能板为多个太阳能电池单元串并联连接而成，多个太阳能电池单元组合成多个太阳能聚光结构，太阳能聚光结构为两个六棱台和一个六棱锥的组合结构，中间为一个正置的六棱台，六棱台的下底面设置一个倒置的六棱锥，六棱台的上底面设置一个倒置的六棱台，所述六棱台和六棱锥的底面没有太阳能电池单元，侧面设有太阳能电池单元。

优选地，还包括有橡胶套，拉套内侧粘接有橡胶套。

优选地，支杆材质为Q235钢。

优选地，第一滑块顶端与车顶底部的挡块的底端位于同一水平面，第二滑块左右两端与固定板上的挡块的左右两端位于同一竖直平面。

优选地，移动块和挡块的材质为HT200。

工作原理：街边商贩推车经常性暴露在阳光下，在推车顶部安装太阳能板，这样就能够吸收太阳能并且利用太阳能，并且在推车内设有蓄电池，蓄电池与太阳能板通过电线连接，这样就可以将太阳能转化的电能储存起来。因为太阳照射光线的角度时时在变化，微调太阳能板就能够使太阳能板吸收到更多的太阳能，从而使蓄电池储存的电量更多。当要调接太阳能板的角度时，使用人员向下拉拉套，当拉第一钢丝绳下端的拉套时，第一滑块向右运动，第一滑块挤压最左侧的移动块，第一钢丝绳上端向下运动，左侧的第三弹簧拉伸，左侧的摆动杆和太阳能板逆时针摆动，当第一滑块运动到移动块的右侧时，使用人员松开手，由于挡块的存在，移动块被挡住，从而第一滑块被固定住。同理，当拉第二钢丝绳下端的拉套时，第二滑块向下运动，第一滑块挤压移动块，第一弹簧拉伸，第二钢丝绳上端向下运动，右侧的摆动杆和太阳能板顺时针摆动，当第二滑块运动到移动块的下方时，使用人员松开手，由于挡块的存在，移动块被挡住，从而第二滑块被固定住。重复上述步骤，就可以不断调节左右两侧太阳能板的角度，从而使太阳能板接收到更多的阳光，中间的太阳能板固定，以便接收直射的太阳光。当要使左右两侧的太阳能板回原位时，人工往前推动移动块，使移动块不再挡住第一滑块和第二滑块，在第三弹簧的弹力作用下，左右两侧的太阳能板就能够回到原位。

因为还包括有橡胶套，拉套内侧粘接有橡胶套，橡胶套能够增加使用人员使用时对手的舒适度，提高了本发明的实用性。

(3)有益效果

本发明能够通过钢丝绳灵活的调节太阳能板的角度，并且操作简单，太阳能板的角度调节能够使太阳能板接收的光照时间更长，光量更多，提高了太阳能转化为电能的效率，提高了实用性，并且设置有3个太阳能板，可以接收到来自各个方向的太阳光，使转化的电能更多。

附图说明

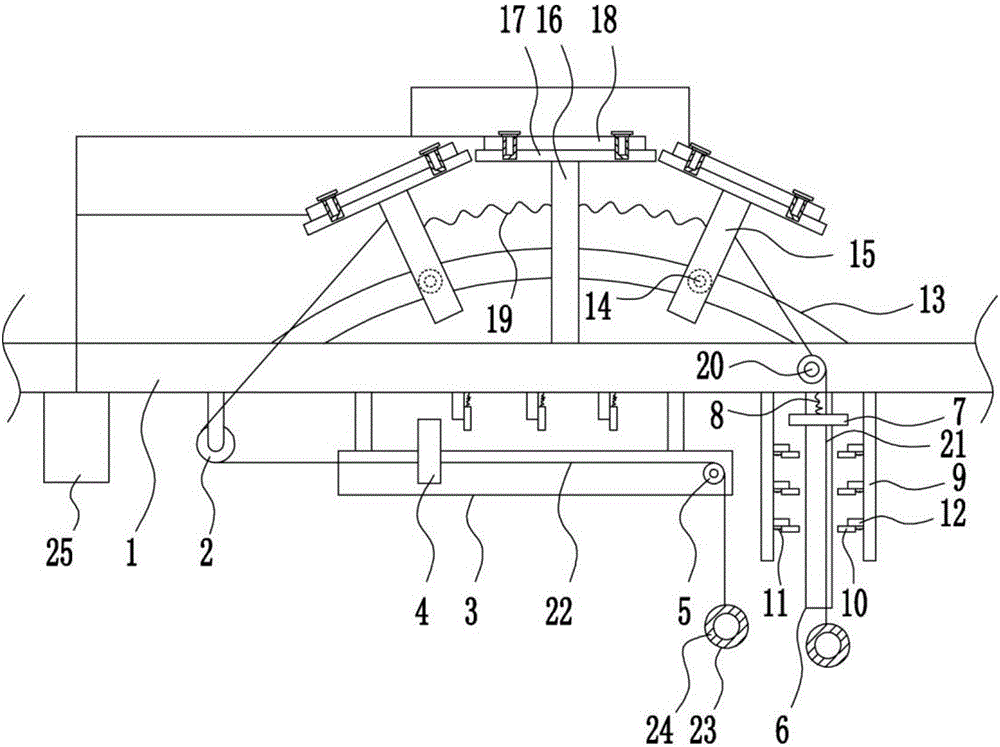

图1为本发明的第一种主视结构示意图。

图2为本发明的第二种主视结构示意图。

图3为本发明的充电控制系统结构框图。

图4为本发明的控制器的充电电路图。

图5为本发明的单个太阳能电池单元的结构示意图。

图6为本发明的多个太阳能电池单元的组合示意图。

附图中的标记为：1-车顶，2-第一导向轮，3-第一滑轨，4-第一滑块，5-第二导向轮，6-第二滑轨，7-第二滑块，8-第一弹簧，9-固定板，10-移动块，11-第二弹簧，12-挡块，13-弧形滑轨，14-滚轮，15-摆动杆，16-支杆，17-安装板，18-太阳能板，19-第三弹簧，20-第三导向轮，21-第一钢丝绳，22-第二钢丝绳，23-拉套，24-橡胶套，25-蓄电池。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

一种多功能手推车，如图1-2所示，包括有车顶1、第一导向轮2、第一滑轨3、第一滑块4、第二导向轮5、第二滑轨6、第二滑块7、第一弹簧8、固定板9、移动块10、第二弹簧11、挡块12、弧形滑轨13、滚轮14、摆动杆15、支杆16、安装板17、太阳能板18、第三弹簧19、第三导向轮20、第一钢丝绳21、第二钢丝绳22、拉套23和蓄电池25，车顶1底部左侧通过支架焊接有第一导向轮2，车顶1底部中间通过支架焊接有第一滑轨3，第一滑轨3上滑动式连接有第一滑块4，第一滑轨3右侧焊接有第二导向轮5，车顶1底部右侧焊接有第二滑轨6，第二滑轨6上滑动式连接有第二滑块7，第二滑块7顶部与第二滑轨6之间通过挂钩连接的方式连接有第一弹簧8，第二滑轨6左右两侧对称设有固定板9，固定板9焊接在车顶1底部，固定板9和车顶1底部中间均焊接有挡块12，固定板9和车顶1底部中间均焊接有第二弹簧11，第二弹簧11末端焊接有移动块10，移动块10与挡块12接触，车顶1顶部焊接有弧形滑轨13，弧形滑轨13上左右两侧对称设有滚轮14，滚轮14与弧形滑轨13配合，滚轮14可转动，滚轮14上焊接有摆动杆15，车顶1顶部中间焊接有支杆16，支杆16和摆动杆15的上端均焊接有安装板17，安装板17上通过螺栓连接的方式连接有太阳能板18，支杆16和摆动杆15之间通过挂钩连接的方式连接有第三弹簧19，车顶1右侧焊接有第三导向轮20，第三导向轮20上绕有第一钢丝绳21，第一钢丝绳21上端通过挂钩连接的方式与右侧的摆动杆15连接，第一钢丝绳21与第二滑块7通过挂钩连接的方式连接，左侧的摆动杆15上通过挂钩连接的方式连接有第二钢丝绳22，第二钢丝绳22绕过第一导向轮2，第二钢丝绳22与第一滑块4通过挂钩连接的方式连接，第二钢丝绳22绕过第二导向轮5，第二钢丝绳22和第一钢丝绳21下端均通过挂钩连接的方式连接有拉套23，车顶1底部左侧通过螺栓连接的方式连接有蓄电池25，蓄电池25位于第一导向轮2左侧，蓄电池25与太阳能板18通过电线连接。

如图3所示，为本发明系统整体设计框图，包括太阳能阵列、整流滤波电路、充电控制电路、蓄电池、控制器、驱动电路、A/D变换器和电压电流检测电路，系统中太阳能电池的输出端电压和电流以及蓄电池两端的端电压和电流均由电压电流检测电路采样,经A/D转换电路送入控制器中，电压电流检测电路采用霍尔传感器，同时检测电压和电流信息。

本系统采用的充电电路主要依据斩波式PWM充电原理实现三阶段充电。通过判断蓄电池的电压，实现快充和慢充。当蓄电池的电压比设定值小时，采用占空比较大的PWM脉冲进行充电，实现快速充电；当蓄电池电压比设定值高时，减小PWM脉冲占空比，充电进入慢充阶段。充电控制电路的选用IRF4905作为充电控制开关，并接入防止反充的肖特基二极管，二极管的正向导通压降为0.3V，正向最大导通电流为20A。白天，当蓄电池的电压比太阳能电池板小时，该二极管导通，蓄电池充电；到了晚上，蓄电池的电压比太阳能电池板的高，二极管反向截止，这样就防止了蓄电池向太阳能电池反充电。

控制器的工作电源由电源电路提供，电源电路将太阳能输出电能稳压后，转换为5V电压，输出给控制器供电，如图4所示，太阳能极板的正端经过电容的滤波后传送给LM2575芯片，芯片经过快速的内部电压调整后输出5V电压，为了保证送给控制器电压的稳定性，输出电压须再经过电容的滤波。由于大容量的电解电容一般具有一定的电感，对高频及脉冲干扰信号不能有效地滤除，而一些小容量电容则刚刚相反，由于容量小的缘故，对低频信号的阻抗大。所以，为了让低频、高频信号都可以很好的被滤掉，就采用一个大电容再并上一个小电容的方式。本发明选用0.1uF的磁片瓷片电容。

如图5和6所示，为多个组合的或单个太阳能板18的结构示意图，单个太阳能板18为两个六棱台和一个六棱锥的组合结构，中间为一个正置的六棱台，六棱台的下底面设置一个倒置的六棱锥，六棱台的上底面设置一个倒置的六棱台，以上六棱台和六棱锥的上下底面均没有放置太阳能板18，侧面则由太阳能板18组成。

太阳光从最上端的六棱台下底面进入太阳能电池结构后，照射光在内壁形成多次反射，被太阳能板18吸收，转化为电能，对反射的光线进行再次吸收，提高光子的利用率，省略减反射层工艺。将多种禁带宽度不同的薄膜电池片组合，可以吸收各个太阳能波段的光谱，省略多层镀膜工艺。将该结构的太阳能电池片单元串并联之后，形成图6所示的立体结构。太阳能电池组件均开就向上，在桌面设置一层透明膜片，防止灰尘和雨水进入。

还包括有橡胶套24，拉套23内侧粘接有橡胶套24。

支杆16材质为Q235钢。

第一滑块4顶端与车顶1底部的挡块12的底端位于同一水平面，第二滑块7左右两端与固定板9上的挡块12的左右两端位于同一竖直平面。

移动块10和挡块12的材质为HT200。

工作原理：街边商贩推车经常性暴露在阳光下，在推车顶1部安装太阳能板18，这样就能够吸收太阳能并且利用太阳能，并且在推车内设有蓄电池25，蓄电池25与太阳能板18通过电线连接，这样就可以将太阳能转化的电能储存起来。因为太阳照射光线的角度时时在变化，微调太阳能板18就能够使太阳能板18吸收到更多的太阳能，从而使蓄电池25储存的电量更多。当要调接太阳能板18的角度时，使用人员向下拉拉套23，当拉第一钢丝绳21下端的拉套23时，第一滑块4向右运动，第一滑块4挤压最左侧的移动块10，第一钢丝绳21上端向下运动，左侧的第三弹簧19拉伸，左侧的摆动杆15和太阳能板18逆时针摆动，当第一滑块4运动到移动块10的右侧时，使用人员松开手，由于挡块12的存在，移动块10被挡住，从而第一滑块4被固定住。同理，当拉第二钢丝绳22下端的拉套23时，第二滑块7向下运动，第一滑块4挤压移动块10，第一弹簧8拉伸，第二钢丝绳22上端向下运动，右侧的摆动杆15和太阳能板18顺时针摆动，当第二滑块7运动到移动块10的下方时，使用人员松开手，由于挡块12的存在，移动块10被挡住，从而第二滑块7被固定住。重复上述步骤，就可以不断调节左右两侧太阳能板18的角度，从而使太阳能板18接收到更多的阳光，中间的太阳能板18固定，以便接收直射的太阳光。当要使左右两侧的太阳能板18回原位时，人工往前推动移动块10，使移动块10不再挡住第一滑块4和第二滑块7，在第三弹簧19的弹力作用下，左右两侧的太阳能板18就能够回到原位。

因为还包括有橡胶套24，拉套23内侧粘接有橡胶套24，橡胶套24能够增加使用人员使用时对手的舒适度，提高了本发明的实用性。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
