一种吊挂式全自动拉边机运输安装车的制作方法

本发明涉及玻璃机械领域，具体属于一种吊挂式全自动拉边机运输安装车。

背景技术：

通常浮法玻璃生产线的吊挂式全自动拉边机是安装在距离地面一定高度的吊挂横梁上，安装过程是需要叉车、行车和其他一些工具。使用这些车辆一是产生安装费用，二是安装现场作业面积小，影响车辆的作业半径，从而导致运输和安装效率不高。现在一种吊挂式全自动拉边机运输安装车可以解决运输和安装问题。这种运输安装车制造简单，制造成本低，可以多次使用，使用费用低。在安装现场使用可以减少专业车辆的使用，节约安装费用，降低成本。

技术实现要素：

本发明提供一种吊挂式全自动拉边机运输安装车，通过这种运输安装车可以方便的将吊挂拉边机运输到指定地点，调整到合适的安装位置，制作成本低，方便操作，体积小，便于运输，受到场地限制小，降低安装成本。

本发明的技术方案如下：

一种吊挂式全自动拉边机运输安装车，包括有安装平台和支撑平台，安装平台两端分别设有挡板，安装平台上设有吊挂拉边机安装孔，支撑平台底端安装有滚轮，支撑平台与安装平台端部之间安装有导向杆，安装平台与支撑平台中部安装有升降机，升降机包括有固定连接于安装平台底端的升降杆、横向转动于支撑平台的摇杆，升降杆与摇杆呈垂直设置，并通过锥齿轮机构或蜗轮蜗杆机构传动连接。

所述的支撑平台后端安装有推手。

所述的支撑平台后端安装有刹车系统，刹车系统包括有伸入到地面的刹车杆。

本发明方案的优点是：通过这种运输安装车可以方便的将吊挂拉边机运输到指定地点，调整到合适的安装位置，制作成本低，方便操作，体积小，便于运输，受到场地限制小，减低安装成本。

为了更加详细的说明本发明，下列附图提供了本发明的一个最佳实施例。

附图说明：

图1为本发明的结构示意图；

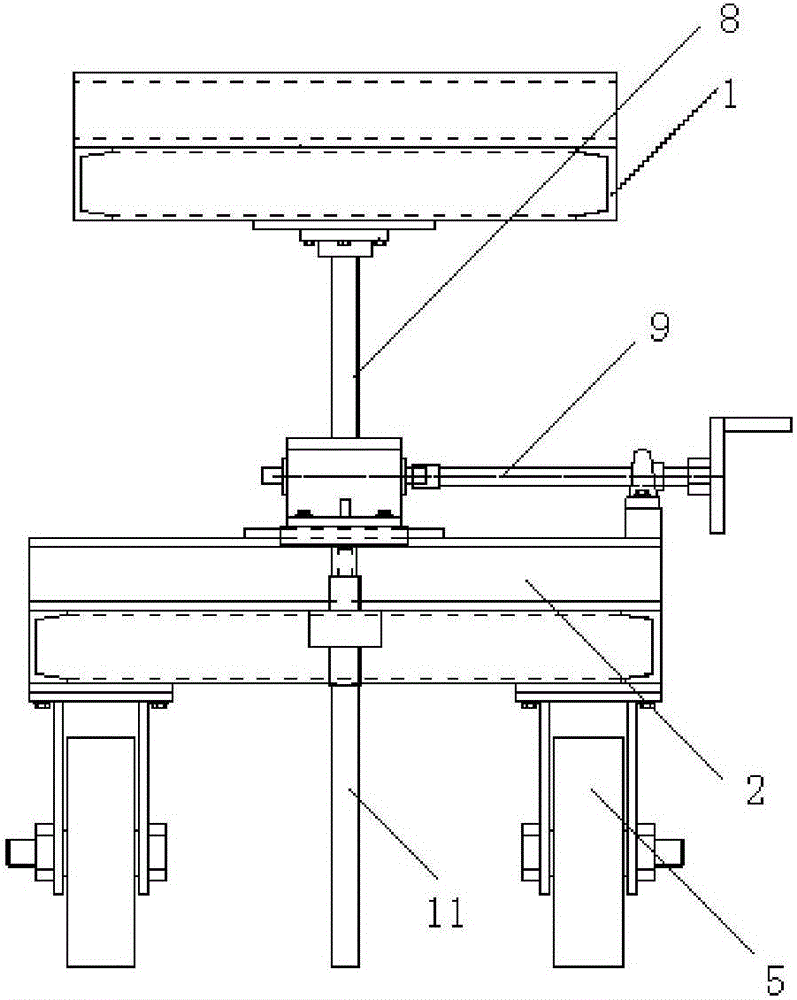

图2为本发明的侧视图。

具体实施方式：

参见附图，一种吊挂式全自动拉边机运输安装车，包括有安装平台1和支撑平台2，安装平台2两端分别设有挡板3，安装平台2上设有吊挂拉边机安装孔4，支撑平台2底端安装有滚轮5，支撑平台2与安装平台1端部之间安装有导向杆6，安装平台1与支撑平台2中部安装有升降机7，升降机7包括有固定连接于安装平台1底端的升降杆8、横向转动于支撑平台2的摇杆9，升降杆8与摇杆9呈垂直设置，并通过锥齿轮机构或蜗轮蜗杆机构传动连接。

支撑平台2后端安装有推手10，支撑平台2后端安装有刹车系统11，刹车系统包括有伸入到地面的刹车杆。

本发明安装吊挂拉边机的流程为：

1、将吊挂拉边机放入运输安装车的安装平台内。

2、将装有吊挂拉边机的运输安装车移动至吊挂横梁下，通过升降机将吊挂拉边机缓缓升起，到合适位置后，通过导向杆装置上的螺栓进行锁紧，同升降机一起支撑着安装平台。

3、通过车把进行微调吊挂拉边机，使得吊挂拉边机上的螺栓位置和吊挂横梁上的直线导轨副的丝孔位置对准，然后刹车系统进行固定，使得车轮不移动。

4、拧螺栓紧固，确认吊挂拉边机已经挂上吊挂横梁，通过升降机降下安装平台。安装结束。

本发明的工作原理如下：

1、安装平台：是根据吊挂式拉边机的尺寸进行制造的，从运输安装车的安装平台俯视图可以看到，平台上有两个没有焊接钢板的地方，此处正好可以将吊挂拉边机放入其中，同时不让其左右有大的移动，为了不让其前后有移动，设置了两个挡板。安装平台通过升降机与支撑平台相接。

2、支撑平台：支撑平台有车轮，导向杆装置，升降机、刹车系统和车把组成。车轮移动运输，调整到最佳位置后，通过刹车系统的刹车杆与地面接触，不让车轮移动。导向杆是起导向和支撑作用。
