一种童车座凳调节机构的制作方法

本实用新型涉及童车的部件装置，具体是指一种童车座凳调节机构。

背景技术：

童车的座凳调节机构主要是用来座凳调节至适合儿童身材的合适位置，例如对座凳的倾斜角度进行调节以使得儿童座姿舒适，这种调节倾斜角度的方式比较适合于带靠背的座凳，对于不带靠背座凳则不大适用，因为为了保证安全，不带靠背的童车座凳应该尽量保持水平方向上的平整。也有对座凳的朝向进行调节的，即可以转动座凳方向，但是这种座凳的调节机构并不能实现对于座凳前后位置的调整，不能达到调节至适合儿童身材位置的目的。

技术实现要素：

本实用新型要解决的问题是提供一种童车座凳调节机构，在保证童车使用安全的情况下，可以实现童车座凳的前后调节，也可以实现童车座凳的转动调节，适用不同类型的座凳。

为了解决上述技术问题，本实用新型采用如下技术方案：一种童车座凳调节机构，座凳连接车架管件，座凳的组成包括固定座和座凳本体，所述的固定座固定连接所述的车架管件，所述的座凳本体上设有可在所述的固定座上滑动的滑动块，所述的滑动块和所述的固定座之间设置弹压式限位器，所述的弹压式限位器松开，所述的固定座和所述的滑动块之间被紧固连接，所述的弹压式限位器被压缩，所述的滑动块在所述的固定座滑动。所述座凳本体可以在固定座上进行滑动，固定座的和座凳本体的连接面应该是水平的，在弹压式限位器以及滑动块的配合之下，固定座和座凳本体之间的连接关系在滑动连接和固定 连接之间变换简便，易于控制，实现童车座凳的前后调节，本实用新型调节机构适用于带靠背和不带靠背的座凳。

作为优选，所述的弹压式限位器包括一设置于固定座内的第一弹簧和连接在弹簧上的第一限位块，所述的滑动块上设置有第一限位孔，所述的第一弹簧挤压第一限位块伸入所述的第一限位孔。第一限位块伸入第一限位孔时，所述的座凳本体和固定座之间固定连接，反之，则座凳本体依靠所述的滑动块可在所述的固定座上滑动。

作为优选，所述的滑动块有两个并分别位于所述的固定座两侧，所述的滑动块沿着固定座的两侧滑动，滑动块和固定座之间有台阶配合，所述的滑动块扣于所述的固定座上。所述滑动块和固定座之间的台阶配合关系是为了限制滑动在竖直方向上的晃动，也使得座凳本体可以在固定座上平稳滑动，在固定连接时更加牢固，并且可以将转动座滑动固定于固定座。

作为优选，所述的滑动块上的第一限位孔至少有两个。

作为优选，所述的第一限位块上还设置有凸出于所述的滑动块的挤压按钮。设置挤压按钮方便操作。

作为优选，所述的座凳本体还固定连接了一转动圈，所述的转动圈上转动连接一转动座，所述的转动座固定连接所述的滑动块，所述的转动圈限制于转动座内，转动圈和转动座之间通过一提拉式限位器连接。所述的座凳本体通过转动圈可以在所述的转动座上转动以调节整个座凳的朝向。

作为优选，所述的提拉式限位器包括设置于所述的转动座内第二弹簧，所述的第二弹簧固定连接了第二限位块，所述的转动圈上设有第二限位孔，所述的第二弹簧挤压第二限位块伸入所述的第二限位孔。所述的第二限位块进入所述的第二限位孔时，所述的转动圈和所述的转动座固定连接，所述的第二限位 块从所述的第二限位孔脱离时，所述的座凳本体可以在所述的转动座上转动。

作为优选，所述的转动圈上的第二限位孔至少有两个。

作为优选，所述的第二限位块上设有凸出于所述的转动座的提拉件。设置提拉件可以方便操作者控制第二限位块。

作为优选，所述的固定座上还设有滑动槽，所述的转动座上设有伸入所述的滑动槽的凸起。所述的滑动槽和所述的凸起配合可以限制所述的座凳本体在固定座上的滑动范围。

采用上述技术方案后，本实用新型具有如下优点：整个座凳不仅具备水平方向上的前后位置调节功能，而且还具备调节座凳朝向的功能。座凳本体和固定座之间通过转动圈、转动座和滑动块之间的紧密配合，保证了座凳本体和固定在固定连接时连接牢固。

附图说明

下面结合附图对本实用新型的具体实施方式作进一步说明：

图1为本实用新型分解图；

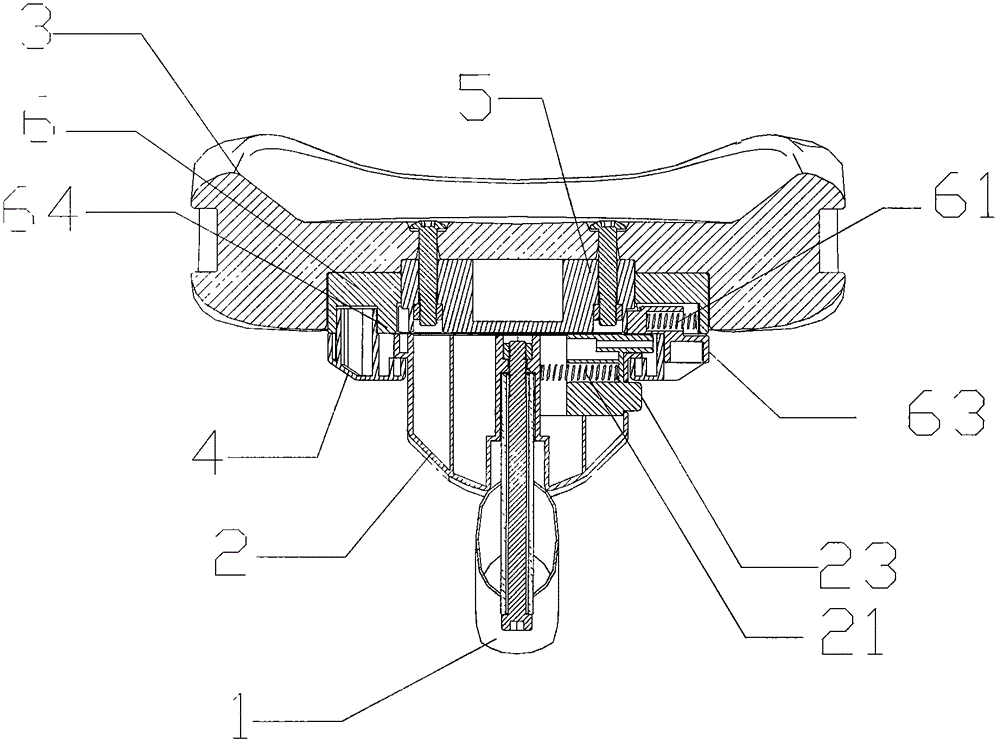

图2为本实用新型剖视图；

图3为本实用新型滑动座凳状态下结构示意图；

图4为本实用新型转动座凳状态下结构示意图。

具体实施方式

首先，对于童车的具体结构以及童车座凳的其他结构部分属于现有技术，所以并没有给出相应的附图，在本文中也不再详述。

在本实施例中，童车座凳调节机构分为滑动调节和转动调节两个部分，虽然二者的结构都可以独立，但是作为优选，在本实施例中，二者之间存在连接和配合关系。

参见图1-4，一种童车座凳调节机构，主要应用于不带靠背的座凳，当然也可以应用于带靠背的座凳，座凳包括固定座2和座凳本体3，固定座2通过一组螺钉和螺帽固定连接在车架管件1上，当然固定座2跟车架也可以通过其他的方式固定。所述的座凳本体3还固定连接了一转动圈5，在本实施例中，座凳本体3和转动圈5之间通过双螺钉紧固连接，所述的转动圈5上转动连接一转动座6，所述的转动座6固定连接滑动块4，所述的转动圈5限制于转动座6内，转动圈5和转动座6之间通过一提拉式限位器连接。所述的提拉式限位器连接松开时，所述的转动圈5和所述的转动座6固定连接，所述的提拉式限位器连接拉紧时，所述的转动圈5可在所述的转动座6内转动。

所述的滑动块4和所述的固定座2之间设置弹压式限位器，所述的弹压式限位器松开，所述的固定座和所述的滑动块之间被紧固连接，所述的弹压式限位器被压缩，所述的滑动块4在所述的固定座2上滑动。

作为一种优选实施方式，参见图1和图2，所述的滑动块4有两个并分别位于所述的固定座2两侧，所述的滑动块4沿着固定座2的两侧滑动，滑动块4和固定座2之间有台阶配合，所述的滑动块4扣于所述的固定座2上。在滑动过程中，由于滑动块4和座凳本体3是连为一体的，滑动块4的滑动过程即为座凳本体3的滑动过程，滑动块4和固定座2之间的连接关系通过台阶配合方式进行限制，滑动块4的下端部卡住了固定座2上端部的台阶，因此所述滑动块4在所述的固定座2上滑动时比较平滑稳定。

作为一种优选实施方式，参见图1和图2，所述的弹压式限位器包括设置于固定座2内的第一弹簧21和连接在弹簧上的第一限位块22，所述的滑动块4上设置有第一限位孔41，所述的第一弹簧21挤压第一限位块22伸入所述的第一限位孔41。在本实施例中，可以只在一个滑动块上设置第一限位孔41，为了使 得结构更加牢固也可以在两个滑动块上都设置第一限位孔41，相应地，所述的第一限位块也设置有两个，但是在实际运用中只要单组第一限位块和第一限位孔即可。所述的滑动块上的第一限位孔41至少有两个，作为优选，可以设置多个均布的第一限位孔41以方便实现座凳等距调节，所述的第一限位块22上还设置有凸出于所述的滑动块4的挤压按钮23。

作为一种优选实施方式，参见图1和图2，所述的提拉式限位器包括设置于所述的转动座6内第二弹簧61，所述的第二弹簧61固定连接了第二限位块62，所述的转动圈5上设有第二限位孔51，所述的第二弹簧61挤压第二限位块62伸入所述的第二限位孔51。所述的转动圈5上的第二限位孔51至少有两个也可以设置均布的多个。所述的第二限位块62上设有凸出于所述的转动座6的提拉件63。

为了防止座凳本体3在滑动过程中从固定座2中脱离，参见图1和图2，所述的固定座2上还设有滑动槽24，所述的转动座6上设有伸入所述的滑动槽的凸起64。转动座6和滑动块4始终保持固定连接。

见图1-3，本实施例中座凳滑动调节过程为：按照图3中箭头方向，先按动挤压按钮23，使得第一限位块22从第一限位孔41中脱离，此时，所述的座凳本体3、转动圈5、转动座6和滑动块4连为一体，然后前后推动座凳本体3，滑动块4沿着固定座2的限制滑动，直至第一限位块22再落入其他的第一限位孔中，所述滑动块4和所述的固定座2重新固定连接，滑动调节完成。

见图1、图2和图4，本实施例中座凳转动调节过程为：按照图4中箭头方向，先按动提拉件63，使得第二限位块62从第二限位孔51中脱离，此时，所述的座凳本体3、转动圈5、转动座6和滑动块4不再连为一体，所述转动圈5和转动座6分离，而座凳本体3和转动圈5始终保持固定连接，然后可以转动 座凳本体3，转动圈5和转动座6也是台阶配合的并且转动圈5被限制于转动6内转动，直至第二限位块62再落入其他的第二限位孔中，转动圈5和转动座6重新固定连接，转动调节完成。

除上述优选实施例外，本实用新型还有其他的实施方式，本领域技术人员可以根据本实用新型作出各种改变和变形，只要不脱离本实用新型的精神，均应属于本实用新型所附权利要求所定义的范围。
