一种儿童车把立的制作方法

本实用新型涉及一种自行车零配件，特别地涉及一种儿童车把立。

背景技术：

儿童自行车是儿童车之中的一大门类，儿童车包括儿童自行车、儿童推车、婴儿学步车、儿童三轮车四大类。对于家长来说，购买儿童自行车首先要考虑的就是安全问题，尤其是车把的平衡性和灵活性，对于初学自行车的小朋友来说控制平衡是一个很大的难题，如果自行车足够稳固可靠，初学者就能够增加足够的信心。通常情况下，家长在购买儿童自行车的时候会充分考虑儿童的生长，往往会买大一号儿童车，以期使用更久，但是，过大的儿童车对于儿童而言，车把或把立部位过于沉重，灵活性差，难以控制平衡。因此，针对上述缺陷，本实用新型提供一种儿童车把立。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，提供一种可以根据儿童不同年龄段调节把立重量，提高把立平衡性和灵活性的儿童车把立，并设有LED灯组，增加儿童车的美观性。

本实用新型解决其技术问题是采取以下技术方案实现的：

一种儿童车把立，包括把立本体，所述把立本体前端设有安装车把的前通孔，所述前通孔两侧设有安装螺栓，所述把立本体后端设有用于安装自行车立管的后通孔；

其特征在于，所述把立本体为圆柱形，内部设有本体空腔，所述把立本体上的侧壁上设有LED灯组，所述LED灯组至少为两组且对称分布，所述把立空腔内含有配重珠，所述把立本体另一侧壁上设有滑动启闭门，所述滑动启闭门为双扇对开式，所述滑动启闭门两侧设有滑动空腔，所述滑动空腔与滑动启闭门的弧度一致且滑动空腔的横截面积大于滑动启闭门的横截面积。

进一步的，所述前通孔的截面为长圆形。

进一步的，所述配重珠有多个。

进一步的，每个所述配重珠为实心球体或立方体。

进一步的，所述配重珠的材质为不锈钢或铸铁。

本实用新型的有益效果是：

1.本实用新型根据儿童不同年龄段调节把立重量，提高把立平衡性和灵活性的儿童车把立，对把立进行改进，内部空腔内设有配重珠，配重珠由不锈钢或铸铁组成，并设有滑动启闭门，客户可以通过滑动启闭门自行增减本体空腔内的配重珠的数量，以达到调节重量的目 的。

2.本实用新型设有LED灯组，增加儿童车的美观性。

附图说明

以下结合附图对本实用新型做进一步详述，但是应当知道，这些附图仅是为解释目的而设计的，因此不作为本实用新型范围的限定。此外，除非特别指出，这些附图仅意在概念性地说明此处描述的结构构造，而不必要依比例进行绘制。

图1是本实用新型结构示意图；

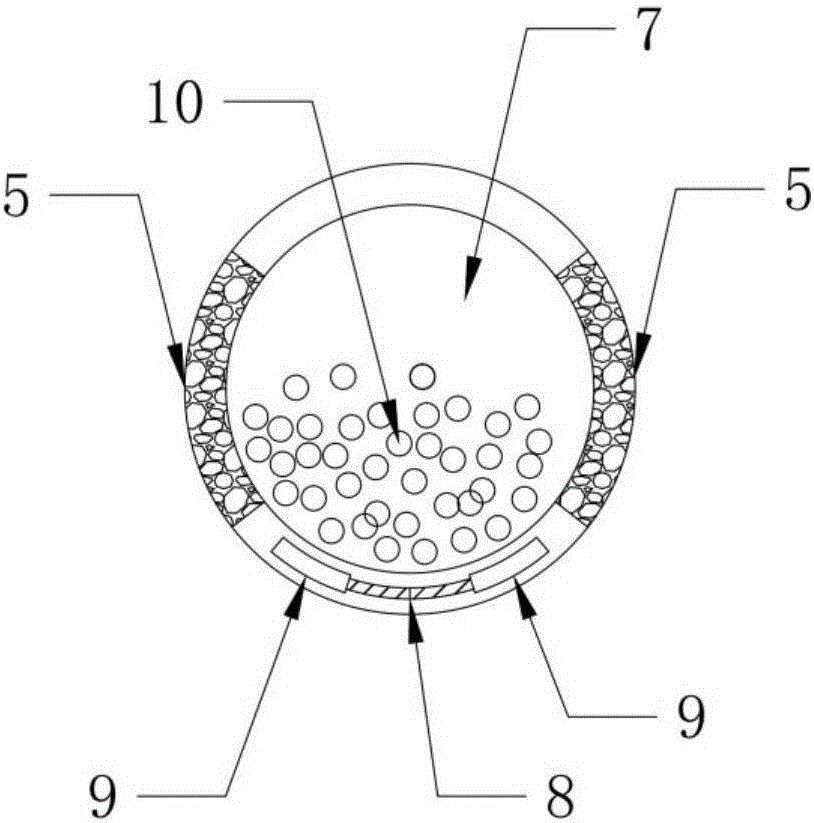

图2是本实用新型A-A剖面示意图。

图中：

1-前通孔 4-安装螺栓 8-滑动启闭门

2-后通孔 5-LED灯组 9-滑动空腔

3-把立本体 7-本体空腔 10-配重珠

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

图1中，本实用新型提供一种儿童车把立，包括把立本体3，所述把立本体3前端设有安装车把的前通孔1，所述前通孔1两侧设有安装螺栓4，所述把立本体3后端设有用于安装自行车立管的后通孔2；

其特征在于，所述把立本体3为圆柱形，内部设有本体空腔7，所述把立本体3上的侧壁上设有LED灯组5，所述LED灯组5至少为两组且对称分布，所述把立空腔内含有配重珠10，所述把立本体3另一侧壁上设有滑动启闭门8，所述滑动启闭门8为双扇对开式，所述滑动启闭门8两侧设有滑动空腔9，所述滑动空腔9与滑动启闭门8的弧度一致且滑动空腔9的横截面积大于滑动启闭门8的横截面积。

在上述的儿童车把立中，需要指出的是，所述前通孔1的截面为长圆形。

在上述的儿童车把立中，需要指出的是，所述配重珠10有多个。

在上述的儿童车把立中，需要指出的是，每个所述配重珠10为实心球体或立方体。

在上述的儿童车把立中，需要指出的是，所述配重珠10的材质为不锈钢或铸铁。

本实用新型的工作原理是：

本实用新型对把立进行改进，内部空腔内设有配重珠10，配重珠10由不锈钢或铸铁组成，并设有滑动启闭门8，客户可以通过滑动启闭门8自行增减本体空腔7内的配重珠10的数量，以达到调节重量的目的，提高把立平衡性和灵活性的儿童车把立，

综上可见，本实用新型提供一种可以根据儿童不同年龄段调节把立重量，提高把立平衡性和灵活性的儿童车把立，并设有LED灯组，增加儿童车的美观性。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和替换，这些改进和替换也应视为本实用新型的保护范围。
