一种安全系数高的无损探伤辅助装置的制作方法

本实用新型涉及一种安全系数高的无损探伤辅助装置，尤其是无损探伤行业使用的x光射线机辅助装置。

背景技术：

目前探伤领域基本都是使用x射线以及γ射线进行无损探伤作业，尤其射线机体积较大，重量更是高达20KG以上，需要多个人搬运，而一般普通的转运推车仅能在平地进行输送，一旦遇到楼梯或其它恶劣地形则很难进行搬运，尤其设备的特殊性，一般通过绳索牢牢捆住，此时如果再进行拆装，工人耗时耗力，工作效率低下，检测过程中，工人需将x光机捆绑至待测管道上，再根据需求调整角度，劳动强度大。

技术实现要素：

本实用新型所要解决的技术问题是提供一种安全系数高的无损探伤辅助装置。

本实用新型解决的技术问题采用如下方案：

本实用新型由行走装置、设置于行走装置上的x光机定位装置、x光机提升旋转装置、x光机安全防护装置以及对称设置于行走装置下端的爬坡装置组成，

所述行走装置包括底座以及对称设置于底座下端的行走轮，所述底座中心处设置有底座螺纹孔，

所述x光机定位装置由上定位装置以及下定位装置组成，

所述下限位装置包括设置于底座上端的x光机定位底座、设置于x光机定位底座一端的背板、圆周设置于x光机定位底座上的三个以上的下限位卡滑槽以及嵌置于下限位滑槽内的下限位卡，所述所述下限位卡通过设置于下限位卡滑槽内的拉簧与x光机定位底座固定连接，所述背板上设置有定位滑槽以及透照孔，

所述上定位装置由高度限位滑块、上限位卡以及设置于高度限位滑块后端的限位调节把手组成，所述高度限位滑块上圆周设置有三个以上的上限位卡滑槽，所述上限位卡嵌置于上限位卡滑槽内，所述上限位卡通过设置于上限位卡滑槽内的拉簧与高度限位滑块固定连接，所述高度限位滑块与限位调节把手相交处嵌置于所述定位滑槽内，

所述x光机提升旋转装置包括提升螺栓、固定设置于提升螺栓端部的轴承以及设置于所述x光机定位底座底端与所述底座螺纹孔位置相适配的轴承座，所述提升螺栓插装于所述底座螺纹孔内，所述轴承固定设置于所述轴承座内，

所述x光机安全防护装置由两组对称设置于背板前端的上部锁链、两组对称设置于背板前端的下部锁链以及连接锁链组成，所述上部锁链由五个以上首尾铰连的上部子锁链组成，末端的上部子锁链与所述背板铰连，前端的上部子锁链之间通过连接锁链相连接，所述下部锁链由五个以上首尾铰连的下部子锁链组成，末端的下部子锁链与所述背板铰连，前端的下部子锁链之间通过连接锁链相连接，

所述爬坡装置设置于所述底座下端的行走轮之间，其包括液压油缸、履带固定架以及设置于履带固定架内的履带和履带轮，所述履带轮对称设置于所述履带固定架两端且与履带固定架铰连，所述履带绕置于所述履带轮上，所述履带固定架后端与所述底座的后端铰连，所述履带固定架前端与液压油缸前端的推杆铰连，所述液压油缸的后端与底座铰连。

所述上限位卡滑槽为四个，下限位卡滑槽为四个。

所述液压油缸的型号为HANLDA-RO。

所述透照孔的截面为圆角矩形。

所述透照孔的截面为圆角矩形。

本实用新型的积极效果如下：

本实用新型通过定位装置可快捷的将无损检测x光机固定与本实用新型底座上，根据无损检测x光机的大小，本实用新型可通过调节的高度限位滑块来进行高度调整，再通过上下限位卡对设备进行卡紧，适用于各种型号的无损检测x光机，且拆装方便，当转运过程中遇到恶劣地形时，只需启动液压油缸将爬坡装置展开，使机器整体形成一定角度倾斜，从而让履带替代原行走轮行走，即可应对各种恶劣地形。

本实用新型仅需调节提升螺栓以及液压油缸推杆的长度，即可调节至待检测的角度，根据管道的高度还可以将x光机进行旋转，满足检测需求，大大的降低了工作的强度。

由于x光机属于高危险物品，运输过程中遇到颠簸路段，即便更换为履带行走，也只是起到减震效果，实际仍然有可能使得x光机脱离定位装置的控制，而现有的技术大多采用捆绑的方法固定，使得拆卸麻烦且安全系数底，本实用新型通过锁链机构来完成安全防护的工作，使用简单，拆卸方便，且安全系数高。

附图说明

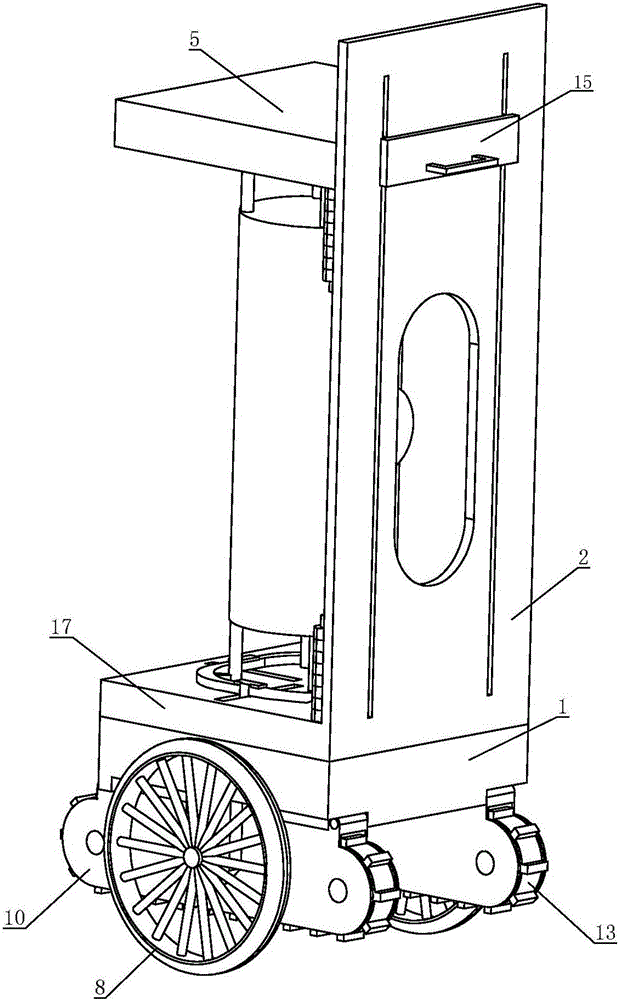

附图1为本实用新型结构示意图。

附图2为本实用新型限位调节把手结构示意图。

附图3为本实用新型爬坡状态结构示意图。

附图4为本实用新型爬坡装置结构示意图。

附图5为本实用新型x光机安全防护装置打开状态结构示意图。

附图6为本实用新型上部隐藏式锁链装置结构示意图。

附图7为本实用新型提升状态示意图。

附图8为本实用新型工作状态示意图。

附图9为本实用新型斜向下测量示意图。

附图10为本实用新型斜向上测量示意图。

具体实施方式

如附图1-10所示，本实用新型由行走装置、设置于行走装置上的x光机定位装置、x光机提升旋转装置、x光机安全防护装置以及对称设置于行走装置下端的爬坡装置组成，

所述行走装置包括底座1以及对称设置于底座1下端的行走轮8，所述底座1中心处设置有底座螺纹孔，

所述x光机定位装置由上定位装置以及下定位装置组成，

所述下限位装置包括设置于底座1上端的x光机定位底座17、设置于x光机定位底座17一端的背板2、圆周设置于x光机定位底座17上的三个以上的下限位卡滑槽14以及嵌置于下限位滑槽14内的下限位卡12，所述所述下限位卡12通过设置于下限位卡滑槽14内的拉簧与x光机定位底座17固定连接，所述背板2上设置有定位滑槽4以及透照孔18，

所述上定位装置由高度限位滑块5、上限位卡6以及设置于高度限位滑块5后端的限位调节把手15组成，所述高度限位滑块5上圆周设置有三个以上的上限位卡滑槽7，所述上限位卡6嵌置于上限位卡滑槽7内，所述上限位卡6通过设置于上限位卡滑槽7内的拉簧与高度限位滑块5固定连接，所述高度限位滑块5与限位调节把手15相交处嵌置于所述定位滑槽4内，

所述x光机提升旋转装置包括提升螺栓16、固定设置于提升螺栓16端部的轴承19以及设置于所述x光机定位底座17底端与所述底座螺纹孔位置相适配的轴承座，所述提升螺栓16插装于所述底座螺纹孔内，所述轴承19固定设置于所述轴承座内，

所述x光机安全防护装置由两组对称设置于背板2前端的上部锁链、两组对称设置于背板2前端的下部锁链以及连接锁链20组成，所述上部锁链由五个以上首尾铰连的上部子锁链3组成，末端的上部子锁链3与所述背板2铰连，前端的上部子锁链3之间通过连接锁链20相连接，所述下部锁链由五个以上首尾铰连的下部子锁链21组成，末端的下部子锁链21与所述背板2铰连，前端的下部子锁链21之间通过连接锁链20相连接，

所述爬坡装置设置于所述底座1下端的行走轮8之间，其包括液压油缸9、履带固定架10以及设置于履带固定架10内的履带13和履带轮，所述履带轮对称设置于所述履带固定架10两端且与履带固定架10铰连，所述履带13绕置于所述履带轮上，所述履带固定架10后端与所述底座1的后端铰连，所述履带固定架10前端与液压油缸9前端的推杆11铰连，所述液压油缸9的后端与底座1铰连。

所述上限位卡滑槽7为四个，下限位卡滑槽14为四个。所述液压油缸9的型号为HANLDA-RO。所述透照孔18的截面为圆角矩形。

本实用新型通过定位装置可快捷的将无损检测x光机固定与本实用新型底座上，根据无损检测x光机的大小，本实用新型可通过调节的高度限位滑块来进行高度调整，再通过上下限位卡对设备进行卡紧，适用于各种型号的无损检测x光机，且拆装方便，当转运过程中遇到恶劣地形时，只需启动液压油缸将爬坡装置展开，使机器整体形成一定角度倾斜，从而让履带替代原行走轮行走，即可应对各种恶劣地形。

本实用新型仅需调节提升螺栓以及液压油缸推杆的长度，即可调节至待检测的角度，根据管道的高度还可以将x光机进行旋转，满足检测需求，大大的降低了工作的强度。

由于x光机属于高危险物品，运输过程中遇到颠簸路段，即便更换为履带行走，也只是起到减震效果，实际仍然有可能使得x光机脱离定位装置的控制，而现有的技术大多采用捆绑的方法固定，使得拆卸麻烦且安全系数底，本实用新型通过锁链机构来完成安全防护的工作，使用简单，拆卸方便，且安全系数高。

本实用新型在将x光机转运工具以及x光机探伤固定装置二合为一，既可保证了x光机在转运过程中的安全和便捷，同时又可满足探伤过程中对于设备的角度调节固定功能，使得全部工作仅需1-2名工作人员即可完成，大大的节省了人力和时间，提高了探照的精准度。
