一种电瓶车防倒装置的制作方法

本实用新型属于电瓶车领域，具体涉及一种电瓶车防倒装置。

背景技术：

随着电瓶车的越来越普及，电瓶车行驶安全越来越突出。电瓶车在行驶的时候，由于路滑、车辆碰撞或拐弯太急，都很有肯能发生电瓶车倾倒，这样给骑车人员不仅会带来撞击伤害，还有在地面挫伤，严重者撞击到头部威胁生命。目前还没有防倒装置。

技术实现要素：

本实用新型所要解决的技术问题是：针对现有技术存在的不足，提供一种电瓶车防倒装置。

为实现本实用新型之目的，采用以下技术方案予以实现：一种电瓶车防倒装置，包括有可以侧下转动出电瓶车外壳的两组支撑部，以及控制支撑部的控制部；电瓶车左、右两侧分别设置一组支撑部；所述每组支撑部包括有固定在电瓶车车架上的U形固定块，一端与U形固定块转动连接的支撑杆，以及固定连接在支撑杆另一端的橡胶垫；所述支撑杆靠近电瓶车的内侧上部粘贴有永磁体；所述控制部包括有安装在车内的控制电路板，安装在电瓶车手柄附近的两个开关，检测电瓶车倾斜角度的倾斜开关，蓄电池，以及固定在永磁体前方、用于排斥永磁体的两个电磁铁；所述开关、倾斜开关、蓄电池和电磁铁分别与控制电路板连接；所述两个开关分别控制一个电磁铁。倾斜开关是现有技术。

与现有技术相比较，本实用新型的有益效果是：当电瓶车向左或向右倾斜的角度等于或大于设定值时，倾斜开关接通，信号传输给控制电路板，控制电路板就控制相应一侧的电磁铁排斥对应的电磁铁，使得该电磁铁所在的支撑杆转动出电瓶车外壳，转动角度大于100度、小于160度，橡胶垫抵到地面，对电瓶车进行支撑，防止电瓶车倒地。由于支撑杆转动角度大于100度、小于160度，使得支撑杆不会被地面压回电瓶车外壳内，支撑杆的支撑力来自电瓶车外壳，电磁铁的排斥力度只需要把支撑杆转动到最大角度即可。橡胶垫与地面摩擦，还有利于对电瓶车进行减速；橡胶垫又有弹性，又对电瓶车起到一定的缓冲作用，进一步保护了电瓶车上的人员。两个开关分别控制一个电磁铁，可以在人为提前启动本装置，使本装置更能发挥作用。

附图说明

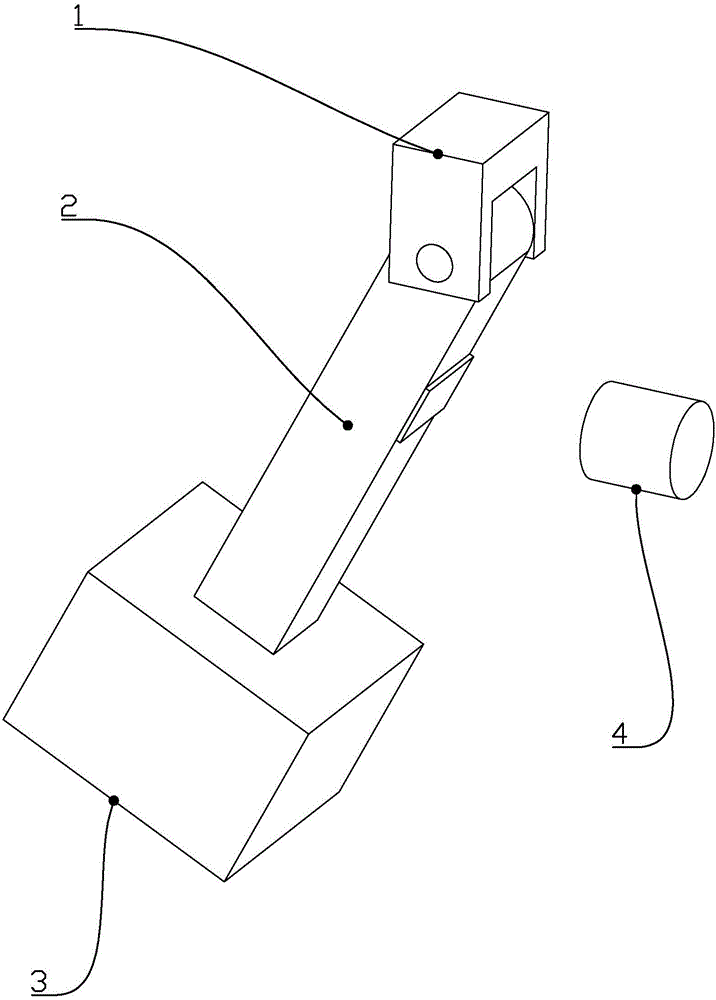

图1是本实用新型的支撑部和电磁铁示意图。

图2是本实用新型的电磁铁排斥使支撑杆转动的示意图。

1、 U形固定块；2、支撑杆；21、永磁体；3、橡胶垫；4、电磁铁。

具体实施方式

下面根据附图对本实用新型的具体实施方式做一个详细的说明。

根据图1-2所示，本实施例一种电瓶车防倒装置，包括有可以侧下转动出电瓶车外壳的两组支撑部，以及控制支撑部的控制部；电瓶车左、右两侧分别设置一组支撑部；所述每组支撑部包括有固定在电瓶车车架上的U形固定块1，一端与U形固定块1转动连接的支撑杆2，以及固定连接在支撑杆2另一端的橡胶垫3；所述支撑杆2靠近电瓶车的内侧上部粘贴有永磁体21；所述控制部包括有安装在车内的控制电路板，安装在电瓶车手柄附近的两个开关，检测电瓶车倾斜角度的倾斜开关，蓄电池，以及固定在永磁体前方、用于排斥永磁体的两个电磁铁4；所述开关、倾斜开关、蓄电池和电磁铁分别与控制电路板连接；所述两个开关分别控制一个电磁铁。倾斜开关是现有技术。

当电瓶车向左或向右倾斜的角度等于或大于设定值时，倾斜开关接通，信号传输给控制电路板，控制电路板就控制相应一侧的电磁铁排斥对应的电磁铁，使得该电磁铁所在的支撑杆转动出电瓶车外壳，橡胶垫抵到地面，对电瓶车进行支撑，防止电瓶车倒地。橡胶垫与地面摩擦，还有利于对电瓶车进行减速；橡胶垫又有弹性，又对电瓶车起到一定的缓冲作用，进一步保护了电瓶车上的人员。两个开关分别控制一个电磁铁，可以在人为提前启动本装置，使本装置更能发挥作用。
