一种电瓶车防倒装置的制作方法

本实用新型属于电瓶车领域，具体涉及一种电瓶车防倒装置。

背景技术：

随着电瓶车的越来越普及，电瓶车行驶安全越来越突出。电瓶车在行驶的时候，由于路滑、车辆碰撞或拐弯太急，都很有肯能发生电瓶车倾倒，这样给骑车人员不仅会带来撞击伤害，还有在地面挫伤，严重者撞击到头部威胁生命。目前还没有防倒装置。

技术实现要素：

本实用新型所要解决的技术问题是：针对现有技术存在的不足，提供一种电瓶车防倒装置。

为实现本实用新型之目的，采用以下技术方案予以实现：一种电瓶车防倒装置，其特征在于，包括有成型于电瓶车后部外壳上一侧的容纳腔，安装在容纳腔内的支持部，以及控制支撑部的控制部；所述容纳腔上壁安装有电磁铁，电磁铁下方容纳腔两侧壁上长度方向成型有一对对称的导向槽；

所述支持部包括有被电磁铁吸合的铁块，铁块下方的支撑杆，以及固定连接在支撑杆下端的橡胶垫；所述铁块两端分别成型有在导向槽内滑动的滑块，铁块转动连接有U形连接杆，U形连接杆下端与支撑杆侧壁上部转动连接；所述支撑杆相对容纳腔两侧壁的壁面上分别成型有转动杆，转动杆与容纳腔侧壁转动连接；

所述控制部包括有安装在车内的控制电路板，安装在电瓶车手柄附近的开关，检测电瓶车倾斜角度的倾斜开关，以及安装在电瓶车内的蓄电池；所述开关、蓄电池、倾斜开关、蓄电池和电磁铁分别与控制电路板连接。 倾斜开关是现有技术。

与现有技术相比较，本实用新型的有益效果是：1、在电瓶车上左右各安装一个本实用新型，当电瓶车向左或向右倾斜的角度等于或大于设定值时，倾斜开关接通，信号传输给控制电路板，控制电路板就控制相应一侧的电磁铁吸引铁块，铁块上升，使得支撑杆转动出容纳腔，转动角度大于100度、小于160度，橡胶垫抵到地面，对电瓶车进行支撑，防止电瓶车倒地。2、由于支撑杆转动角度大于100度、小于160度，使得支撑杆不会被地面压回容纳腔内。3、支撑杆的支持力来自容纳腔底壁，电磁铁的吸合力度只需要吸上电磁铁，把支撑杆转动到最大角度即可。4、橡胶垫与地面摩擦，还有利于对电瓶车进行减速；橡胶垫又有弹性，又对电瓶车起到一定的缓冲作用，进一步保护了电瓶车上的人员。5、设有开关，可以人为提前启动本装置，使本装置更能发挥作用。

附图说明

图1是本实用新型的结构示意图。

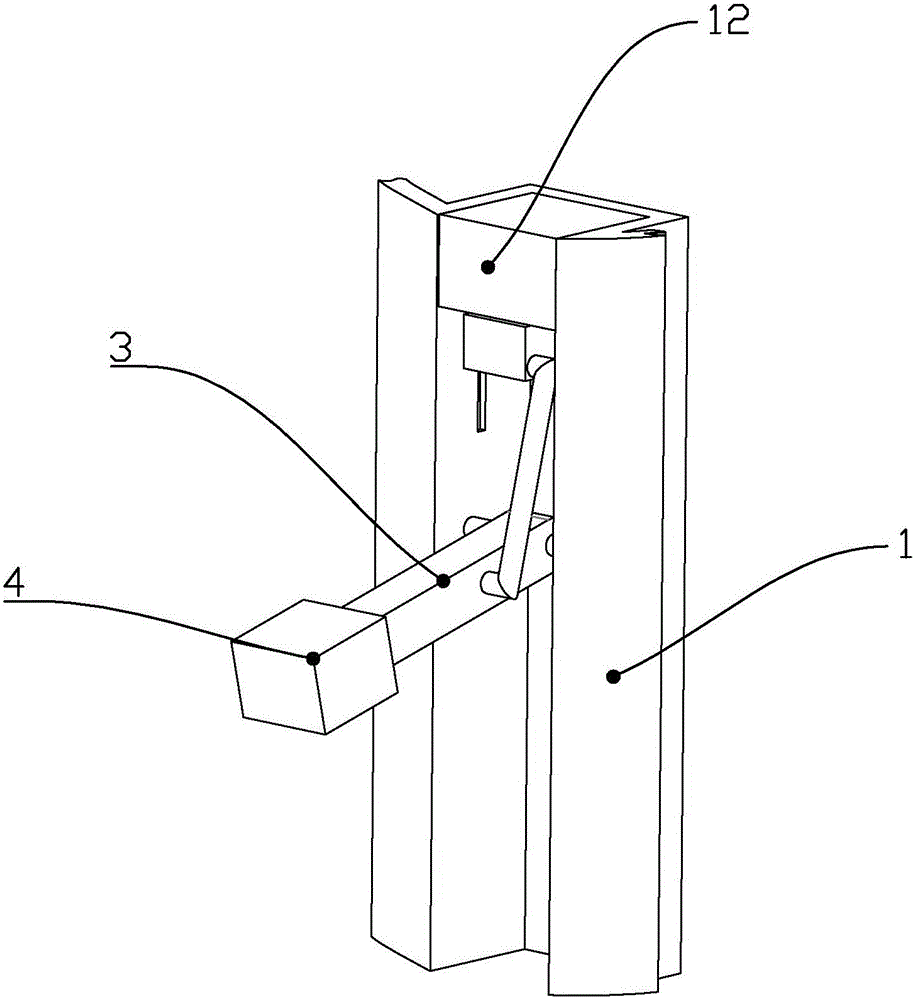

图2是本实用新型支撑杆转动的示意图。

1、外壳；11、容纳腔；12、电磁铁；13、导向槽；2、铁块；21、滑块；3、支撑杆；31、转动杆；32、U形连接杆；4、橡胶垫。

具体实施方式

下面根据附图对本实用新型的具体实施方式做一个详细的说明。

根据图1-2所示，本实施例一种电瓶车防倒装置，其特征在于，包括有成型于电瓶车后部外壳1上一侧的容纳腔11，安装在容纳腔11内的支持部，以及控制支撑部的控制部；所述容纳腔11上壁安装有电磁铁12，电磁铁12下方容纳腔11两侧壁上长度方向成型有一对对称的导向槽13；

所述支持部包括有被电磁铁吸合的铁块2，铁块2下方的支撑杆3，以及固定连接在支撑杆3下端的橡胶垫4；所述铁块2两端分别成型有在导向槽13内滑动的滑块21，铁块2转动连接有U形连接杆32，U形连接杆32下端与支撑杆3侧壁上部转动连接；所述支撑杆3相对容纳腔两侧壁的壁面上分别成型有转动杆31，转动杆31与容纳腔11侧壁转动连接；

所述控制部包括有安装在车内的控制电路板，安装在电瓶车手柄附近的开关，检测电瓶车倾斜角度的倾斜开关，以及安装在电瓶车内的蓄电池；所述开关、蓄电池、倾斜开关、蓄电池和电磁铁12分别与控制电路板连接。 倾斜开关是现有技术。

在电瓶车上左右各安装一个本实用新型，当电瓶车向左或向右倾斜的角度等于或大于设定值时，倾斜开关接通，信号传输给控制电路板，控制电路板就控制相应一侧的电磁铁吸引铁块，铁块上升，使得支撑杆转动出容纳腔，转动角度大于100度、小于160度，橡胶垫抵到地面，对电瓶车进行支撑，防止电瓶车倒地。由于支撑杆转动角度大于100度、小于160度，使得支撑杆不会被地面压回容纳腔内。支撑杆的支持力来自容纳腔底壁，电磁铁的吸合力度只需要吸上电磁铁，把支撑杆转动到最大角度即可。橡胶垫与地面摩擦，还有利于对电瓶车进行减速；橡胶垫又有弹性，又对电瓶车起到一定的缓冲作用，进一步保护了电瓶车上的人员。设有开关，可以人为提前启动本装置，使本装置更能发挥作用。
