一种新型的儿童三轮车前轮万向轮锁定旋转装置的制作方法

本实用新型涉及一种新型的儿童三轮车前轮万向轮锁定旋转装置，属于儿童三轮车技术领域。

背景技术：
：

童车是儿童玩具之中的一大门类，其中包括儿童自行车、儿童推车、婴儿学步车、儿童三轮车四大类。

儿童三轮车是学前儿童普遍喜爱的玩具，现有的儿童三轮车的前轮都是不能固定，也不能旋转，更没有锁定功能，儿童在骑行中，当自己不能控制方向时，大人只能通过车子的后把来掌控孩子骑行的方位，确保孩子在骑行中的安全性，而有的儿童三轮车上并没有安装扶手车把，所以只能孩子自己来控制骑行的方位，这样的结构设计不够合理化，满足不了人们的使用需求。

技术实现要素：
：

针对上述问题，本实用新型要解决的技术问题是提供一种新型的儿童三轮车前轮万向轮锁定旋转装置。

本实用新型的一种新型的儿童三轮车前轮万向轮锁定旋转装置，它包含挡泥板、前叉、下固定件、快拆固定件、上固定件、锁定限位塞头固定件、前把立管、弹簧、锁定限位塞头、固定调节拉手、铁销、锁定限位键，挡泥板安装在前叉上，挡泥板的上方安装有下固定件，下固定件的下方与挡泥板相卡接，下固定件的上方与快拆固定件组装在一起，其内部设置有内置弹簧和快拆铁片，快拆固定件的上方设置有上固定件，且上固定件的下方与快拆固定件的上方相卡接，上固定件的上方设置有锁定限位塞头固定件，锁定限位塞头固定件安装在前把立管内，锁定限位塞头固定件的长方孔内设置有弹簧，弹簧的两端分别设置有锁定限位塞头，锁定限位塞头固定件的上方设置有固定调节拉手，固定调节拉手上通过铁销固定在前把立管上，固定调节拉手上设置有锁定限位键，锁定限位键内安装有小弹簧。

作为优选，所述的锁定限位键可以起到一个限位的功能，按住锁定限位键的那个小键，往上拉可以解锁，360度可以旋转，往下拉可以回到45度连接，里面的结构由小弹簧来控制。

本实用新型的有益效果：它结构设计合理，安装简单，使用方便，通过在前把立管上安装固定调节拉手，固定调节拉手上安装锁定限位键，不仅可以控制旋转的方位，向下按时可实现45度旋转，向上拉时可实现360度旋转，还能起到万向固定的作用，满足了人们的使用需求。

附图说明：

为了易于说明，本实用新型由下述的具体实施及附图作以详细描述。

图1为本实用新型的结构示意图；

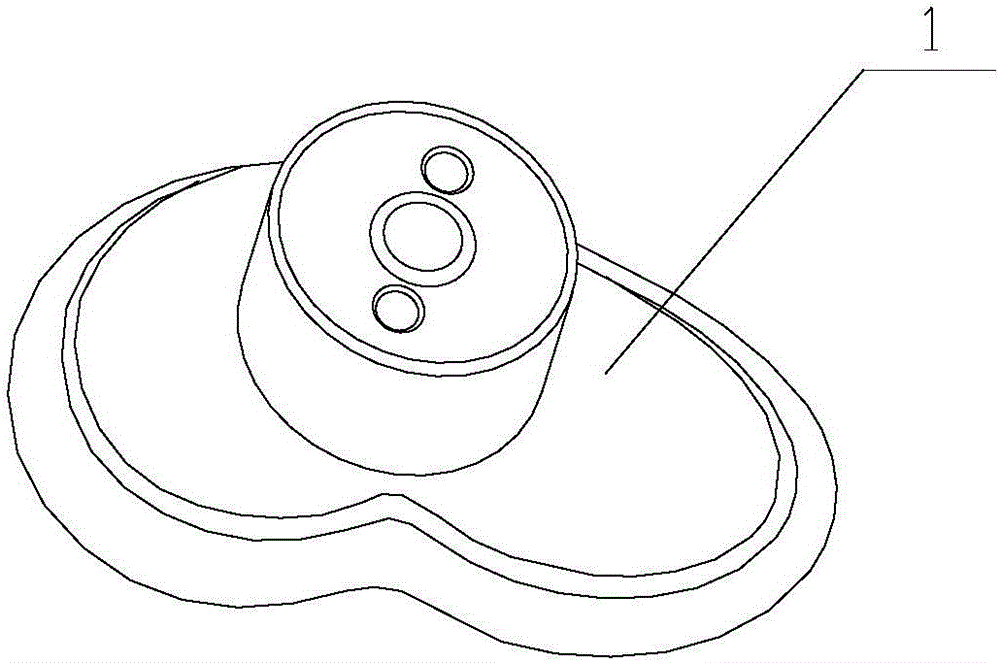

图2为本实用新型中挡泥板的结构示意图；

图3为本实用新型中下固定件的结构示意图；

图4为本实用新型中快拆固定件的结构示意图；

图5为本实用新型中上固定件的结构示意图；

图6为本实用新型中锁定限位塞头的结构示意图；

图7为本实用新型中固定调节拉手的结构示意图；

图8为本实用新型中固定调节拉手安装在前把立管上的结构好似一条；

图9为本实用新型安装后的整体结构示意图。

1-挡泥板；2-前叉；3-下固定件；4-快拆固定件；5-上固定件；6-锁定限位塞头固定件；7-前把立管；8-弹簧；9-锁定限位塞头；10-固定调节拉手；11-铁销；12-锁定限位键。

具体实施方式：

如图1-图9所示，本具体实施方式采用以下技术方案：它包含挡泥板1、前叉2、下固定件3、快拆固定件4、上固定件5、锁定限位塞头固定件6、前把立管7、弹簧8、锁定限位塞头9、固定调节拉手10、铁销11、锁定限位键12，挡泥板1安装在前叉2上，挡泥板1的上方安装有下固定件3，下固定件3的下方与挡泥板1相卡接，下固定件3的上方与快拆固定件4组装在一起，其内部设置有内置弹簧和快拆铁片，快拆固定件4的上方设置有上固定件5，且上固定件5的下方与快拆固定件4的上方相卡接，上固定件5的上方设置有锁定限位塞头固定件6，锁定限位塞头固定件6安装在前把立管7内，锁定限位塞头固定件6的长方孔内设置有弹簧8，弹簧8的两端分别设置有锁定限位塞头9，锁定限位塞头固定件6的上方设置有固定调节拉手10，固定调节拉手10上通过铁销11固定在前把立管7上，固定调节拉手10上设置有锁定限位键12，锁定限位键12内安装有小弹簧。

其中，所述的锁定限位键12可以起到一个限位的功能，按住锁定限位键12的那个小键，往上拉可以解锁，360度可以旋转，往下拉可以回到45度连接，里面的结构由小弹簧来控制。

本具体实施方式的安装步骤：a、先将挡泥板1安装在前叉2上；b、然后将快拆固定件4与下固定件3组装在一起，其内部增加一个内置弹簧和一个快拆铁片；c、将弹簧8安装在锁定限位塞头固定件6的长方孔内，弹簧8的两端分别安装有锁定限位塞头9；d、将上述组装好的配件安装到前把立管7内，向上顶，直到锁定限位塞头9从前把立管7的长槽孔内弹出来；e、将a和b完成件安装在车台的前梁头上，下端的两侧边，一边锁一个螺丝固定；f、将步骤c、d、e组装在前梁头内固定；g、将固定调节拉手10通过铁销11安装在前把立管7上。

本具体实施方式结构设计合理，安装简单，使用方便，通过在前把立管上安装固定调节拉手，固定调节拉手上安装锁定限位键，不仅可以控制旋转的方位，向下按时可实现45度旋转，向上拉时可实现360度旋转，还能起到万向固定的作用，满足了人们的使用需求。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
