折叠式购物自行车的制作方法

本发明涉及一种折叠式自行车，尤其是涉及一种折叠式购物自行车。

背景技术：

到超市、菜场购物，应该是每个家庭成员的必修课。这其中，女性更是承担了大部分任务。到超市、菜场购物后需要把商品放进购物袋，然后再转移到交通工具上，过程十分繁琐麻烦，而且有时买的东西过多会很重。秉着绿色、方便的原则。

目前对于折叠式自行车的发明主要对于外观设计和实用新型来申请专利的，比如中国专利号：2015305541979；中国专利号：2015201831892；中国专利号：2014207064620；中国专利号：2014200550153等等。因此，需要设计一款可用于购物的折叠自行车。将普通折叠自行车和超市所用购物车融合为一体，通过传动、折叠和辅助三大系统机构的相互配合，购物时折叠拖行，购物后收起骑行，实现了骑行购物的一体化。骑行不仅满足现在社会提倡的绿色出行，也能锻炼自身的身体。

技术实现要素：

本发明是要提供一种折叠式购物自行车，目的是为了真正做到骑行购物一体化，避免了购物结束后还要转乘交通工具的麻烦，同时通过骑行强健自己的体魄，使自己保持身体的健康。

为实现上述目的，本发明的技术方案是：一种折叠式购物自行车，包括车把、车架、坐垫、前轮、后轮、踏板、链传动，车把前面和坐垫后面分别装有车筐，车把下面装有前轮，前轮后面装有万向轮，车把后面的车架与坐垫前面的车架通过折叠件相连接，形成可折叠车架。

所述折叠件前后折叠位置设有折叠限位件，起到90度的限位作用。

自行车折叠时，所述车把和坐垫两侧的车架向中间各对折90°。

所述万向轮与前轮之间可收放连接，骑行时收起，拖行时放下，起到第三轮辅助作用，维持稳定，方便转向。

自行车折叠后，两个车筐对接形成购物篮子，形成购物车形式，带入超市，菜场购物。

购物结束后，折叠的自行车通过折叠件展开为骑行状态的自行车，用于通过骑行转运所购物品。

与现有技术相比，本发明具有以下优势和有益效果：

1.自行车可以折叠，折叠后占用空间小，携带方便，折叠后不会占太大空间，带进超市购物不会妨碍到其他的买家，回到家后也可将其折叠后放入角落，不会占用太多家里空间。

2.可用于购物。该自行车折叠后可形成购物车状，带入超市，菜场购物。购物时可带入超市购物，解决了自行车停靠和被偷盗的问题；购物过程中两个车筐充当购物篮子的作用，两个车筐可以将物品分开放置，一个用于装熟食，一个用于装生食，拓展了小车的购物空间；购物结束后可展开为自行车骑行回家，减免了购物后又手提物品换乘公交的麻烦。

3.骑行购物一体化。购物时折叠为购物车状，购物结束后将其展开为自行车状骑行回家，省去了换乘公交的麻烦，符合低碳出游，同时骑车有助于身心健康，既绿色又可锻炼身体。

4．带上这样一款折叠购物自行车到超市或菜场购物，不再会为大包小包的物品而感到烦恼了。从超市、菜场到家的全过程都不用手提购物袋，满足了购物方便的原则，而且在购物的过程中你也可以完全不用担心自行车被偷盗的问题，同时也不用在拥挤的停车场找一个能停车的地方，符合我国现在生活现状。且这款折叠式购物自行车，结构设计简单，装置操作简易，绝大部分零件为标准件，整体造价不超过500元，可大规模生产。作为消费者来说，售价也不会太高，不用担心价格昂贵的问题。有了这样一款折叠式购物自行车，再也不用担心东西过重过多和去挤公交的问题，从而符合了低碳原则。骑自行车能锻炼身体，为我人们的生活带来了便利的同时又能保持身体的健康。

5．这款折叠购物自行车，巧妙的将普通折叠自行车和超市所用购物车融合为一体，通过传动、折叠和辅助三大系统机构的相互配合，购物时折叠拖行，购物后收起骑行，实现了骑行购物的一体化。骑行不仅满足现在社会提倡的绿色出行，也能锻炼自身的身体。本发明的折叠式购物自行车是一种单人操作设备，集折叠、购物、防盗于一体的创新新型出行工具。

附图说明

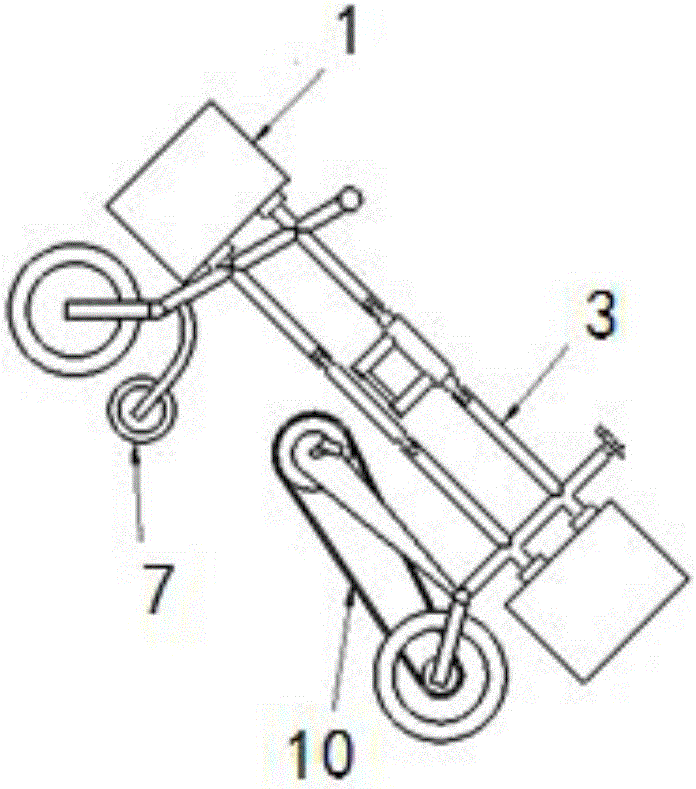

图1为本发明的折叠式购物自行车在骑行状态下的装配示意图；

图2为折叠式购物自行车在骑行状态下的主视图；

图3为图2的左视图；

图4为图2的俯视图；

图5为折叠式购物自行车在骑行状态下的立体示意图；

图6为折叠式购物自行车在折叠购物状态下的主视图；

图7为图6的左视图；

图8为图6的俯视图；

图9为折叠式购物自行车在折叠购物状态下的立体示意图。

具体实施方式

下面结合附图与实施例对本发明作进一步说明。

如图1至图5所示，一种折叠式购物自行车，包括车把2、车架3、踏板4、前轮5、后轮6、万向轮7、坐垫8、折叠件9、链传动10、折叠限位件11。

车把2前面和坐垫8后面分别装有车筐1，车把2下面装有前轮5，前轮5后面装有万向轮7，车把2后面的车架3与坐垫8前面的车架3通过折叠件9相连接，形成可折叠车架。折叠件9前后折叠位置设有折叠限位件11，起到90度的限位作用，并作购物车推把手。

自行车折叠时，所述车把2和坐垫8两侧的车架3向中间各对折90°。万向轮7与前轮5之间可收放连接，骑行时收起，拖行时放下，起到第三轮辅助作用，维持稳定，方便转向。

如图6至图9所示，自行车折叠后，两个车筐1对接形成购物篮子，形成购物车形式，带入超市，菜场购物。

如图1，5所示，购物结束后，折叠的自行车通过折叠件展开为骑行状态的自行车，用于通过骑行转运所购物品。

材料选择方面：

（1)轴：选择45号钢，机械设计要考虑成本因素。如果设计时采用的材料过分的好，导致总的造价太高，就会使企业亏损。而45钢是属于价格稍高的优质碳素结构钢，只有在一些主要部件或轴类零件才用45钢。

(2)杆：材料选用的原则是满足强度要求的前提下采用价格最低的材料。你如果稍加留意，就会发现，全国使用量最大的角钢、槽钢、钢筋等材料是价格低廉的Q235材料，其次才是Q345等材料，只有在重要的轴类零件，要求具有较高的硬度和综合强度，需要调质，这才用45钢或40Cr之类的调质钢。所以我的多功能购物车的杆都采用Q235材料。

(3)轮：耐用橡胶爬楼轮,因为它的材料满足其承受的最大承受力，而且材料便宜。

(4)皮:车座上的皮座椅用普通的布料，包含化学纤维和天然纤维。

主要部件介绍：

（1）折叠系统

这款折叠购物自行车折叠打开十分方便，操作熟练后折叠和打开花费的时间非常少。前后折叠位置采用的折叠装置，起到90度的限位作用。折叠时两侧向中间各对折90°，使两车筐可对接。折叠后下图中可旋转的那部分可用于作购物车推手。

（2）万向轮

将脚架与万向轮做成一体，万向轮固定在前车架下方，骑行时收起，拖行时放下，起到第三轮辅助作用，维持稳定，方便转向。在购物时将其放下，用于调节方向，使其可在超市里自由移动。

（3）对接车筐

现在大多数的自行车都只有一个车筐，有的甚至没有车筐，为了能装购物的东西，这款折叠式购物自行车提供了两个车筐。如图6至图9所示，折叠时，前后车筐刚好对接形成一个整体，可以将物品分开放置，左侧用于装熟食，右侧装生食，拓展小车的购物空间。由于车筐及托架为易耗品，为了便于更换，托架分为大小件两片，用螺栓连接。车筐与大片件上的凸台用螺栓连接。
