一种市政建筑工程用手推车的制作方法

本发明涉及市政建筑工程用手推车技术领域，具体为一种市政建筑工程用手推车。

背景技术：

市政工程一般是属于国家的基础建设，是指城市建设中的各种公共交通设施、给水、排水、燃气、城市防洪、环境卫生及照明等基础设施建设，而市政建筑工程进行施工时常用的运输工具为手推车，通过手推车可对水泥、钢筋进行运输，从而完成建筑需求。

目前市场上的市政建筑工程用手推车结构复杂，没有设置压力传感器，不能通过压力传感器检测出手推车本体内的物料重量，没有设置防护罩，不能防止车胎携带的雨水发生喷溅，没有设置支撑座，不能便于使用者在工作结束后在支撑座上进行休息。

技术实现要素：

本发明提供一种市政建筑工程用手推车，可以有效解决上述背景技术中提出没有设置压力传感器，不能通过压力传感器检测出手推车本体内的物料重量，没有设置防护罩，不能防止车胎携带的雨水发生喷溅，没有设置支撑座，不能便于使用者在工作结束后在支撑座上进行休息的问题。

为实现上述目的，本发明提供如下技术方案：一种市政建筑工程用手推车，包括合页、手推车本体、支架、防护盖、plc控制器、螺栓、左固定环、第一支撑杆、右固定环、保护套、固定座、插销、第二支撑杆、底座、防护罩、六角螺栓、车胎、转轴、压力传感器和支撑座，所述手推车本体的上端设置有防护盖，且手推车本体的前表面设置有plc控制器，所述手推车本体的下端设置有底座，且手推车本体与底座的连接处设置有合页，所述手推车本体的前表面靠近plc控制器上方位置处设置有第一支撑杆，且手推车本体的一侧设置有固定座，所述底座的内部设置有压力传感器，且底座的侧壁靠近压力传感器一侧位置处嵌入设置有转轴，所述底座的下端设置有第二支撑杆，所述固定座的一侧嵌入设置有插销，所述第一支撑杆的一侧设置有支撑座，且第一支撑杆与手推车本体的连接处嵌入设置有螺栓，所述支撑座的一端设置有左固定环，且支撑座的另一端设置有右固定环，所述第一支撑杆的外部套有保护套，所述转轴的外部套有车胎，且转轴的一端嵌入设置有六角螺栓，所述防护罩安装在车胎的外部，且防护罩的一端设置有支架，所述压力传感器的输出端与plc控制器的输入端电性连接。

优选的，所述保护套为橡胶材质的构件。

优选的，所述手推车本体与底座通过合页转动连接。

优选的，所述车胎共设置有两个。

优选的，所述支撑座为合金钢材质的构件。

与现有技术相比，本发明的有益效果：本发明结构科学合理，使用安全方便，设置压力传感器，能通过压力传感器检测出手推车本体内的物料重量，避免了手推车本体内物料过多导致推拉不便的问题，便于使用者对物料进行定量分装，避免材料不必要的浪费，设置防护罩，能防止车胎携带的雨水发生喷溅，避免了雨水的喷溅导致使用者衣物浸湿的问题，设置支撑座，能便于使用者在工作结束后在支撑座上进行休息，给使用者提供了便捷的休息场所，使用者将插销摘除，通过向上推动第一支撑杆可对手推车本体进行倾倒，为物料的放置提供了便捷。

附图说明

附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。

在附图中：

图1是本发明的结构示意图；

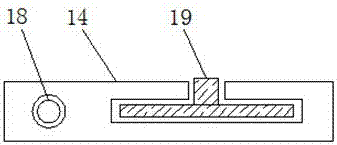

图2是本发明的底座结构示意图；

图3是本发明的俯视图；

图4是本发明的固定座结构示意图

图中标号：1、合页；2、手推车本体；3、支架；4、防护盖；5、plc控制器；6、螺栓；7、左固定环；8、第一支撑杆；9、右固定环；10、保护套；11、固定座；12、插销；13、第二支撑杆；14、底座；15、防护罩；16、六角螺栓；17、车胎；18、转轴；19、压力传感器；20、支撑座。

具体实施方式

以下结合附图对本发明的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本发明，并不用于限定本发明。

实施例：如图1-4所示，本发明提供一种技术方案，一种市政建筑工程用手推车，包括合页1、手推车本体2、支架3、防护盖4、plc控制器5、螺栓6、左固定环7、第一支撑杆8、右固定环9、保护套10、固定座11、插销12、第二支撑杆13、底座14、防护罩15、六角螺栓16、车胎17、转轴18、压力传感器19和支撑座20，手推车本体2的上端设置有防护盖4，且手推车本体2的前表面设置有plc控制器5，手推车本体2的下端设置有底座14，且手推车本体2与底座14的连接处设置有合页1，手推车本体2的前表面靠近plc控制器5上方位置处设置有第一支撑杆8，且手推车本体2的一侧设置有固定座11，底座14的内部设置有压力传感器19，且底座14的侧壁靠近压力传感器19一侧位置处嵌入设置有转轴18，底座14的下端设置有第二支撑杆13，固定座11的一侧嵌入设置有插销12，第一支撑杆8的一侧设置有支撑座20，且第一支撑杆8与手推车本体2的连接处嵌入设置有螺栓6，支撑座20的一端设置有左固定环7，且支撑座20的另一端设置有右固定环9，第一支撑杆8的外部套有保护套10，转轴18的外部套有车胎17，且转轴18的一端嵌入设置有六角螺栓16，防护罩15安装在车胎17的外部，且防护罩15的一端设置有支架3，压力传感器19的输出端与plc控制器5的输入端电性连接。

为了增加保护套10与使用者手指接触时的摩擦力，本实施例中，优选的，保护套10为橡胶材质的构件。

为了便于使用者转动合页1使手推车本体2进行翻转，本实施例中，优选的，手推车本体2与底座14通过合页1转动连接。

为了便于使用者移动手推车本体2的位置，本实施例中，优选的，车胎17共设置有两个。

为了增加支撑座20的使用寿命，本实施例中，优选的，支撑座20为合金钢材质的构件。

本发明的工作原理及使用流程：底座14的内部设置有压力传感器19，设置压力传感器19，能通过压力传感器19检测出手推车本体2内的物料重量，避免了手推车本体2内物料过多导致推拉不便的问题，便于使用者对物料进行定量分装，避免材料不必要的浪费，防护罩15安装在车胎17的外部，设置防护罩15，能防止车胎17携带的雨水发生喷溅，避免了雨水的喷溅导致使用者衣物浸湿的问题，第一支撑杆8的一侧设置有支撑座20，设置支撑座20，能便于使用者在工作结束后在支撑座20上进行休息，给使用者提供了便捷的休息场所，使用者将插销12摘除，通过向上推动第一支撑杆8可对手推车本体2进行倾倒，为物料的放置提供了便捷。

最后应说明的是：以上所述仅为本发明的优选实例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种市政建筑工程用手推车，包括手推车本体、支架、保护套、防护罩、转轴和压力传感器，所述底座的内部设置有压力传感器，且底座的侧壁靠近压力传感器一侧位置处嵌入设置有转轴，所述第一支撑杆的外部套有保护套，所述防护罩安装在车胎的外部，且防护罩的一端设置有支架。本发明结构科学合理，使用安全方便，设置压力传感器，能通过压力传感器检测出手推车本体内的物料重量，避免了手推车本体内物料过多导致推拉不便的问题，设置防护罩，能防止车胎携带的雨水发生喷溅，避免了雨水的喷溅导致使用者衣物浸湿的问题，设置支撑座，能便于使用者在工作结束后在支撑座上进行休息，给使用者提供了便捷的休息场所。

技术研发人员：苏文藏
受保护的技术使用者：苏文藏
技术研发日：2017.07.18
技术公布日：2017.10.24
