一种建材废弃塑料粉碎机的制作方法

本实用新型涉及建材废弃塑料处理领域，具体涉及一种建材废弃塑料粉碎机。

背景技术：

塑料粉碎机指粉碎各种塑性塑料和橡胶如塑料异型材、管、棒、丝线、薄膜、废旧橡胶制品。粒料可直接供挤出，作为生产原料。一般的塑料厂里都会有塑料粉碎机，用于粉碎回收的塑料残次品、塑料边角料等，粉碎后的塑料颗粒可以再次利用。

目前常见的塑料粉碎机存在着诸多的不足，如粉碎程度不够、粉碎不彻底、粉碎后粉尘较大等缺点。

技术实现要素：

本实用新型的目的在于解决上述问题，提供一种建材废弃塑料粉碎机。

本实用新型解决上述问题所采用的技术方案是：一种建材废弃塑料粉碎机，包括壳体、操作面板、电动机、齿轮机构、碾轮、入料口和出料口，壳体的表面安装有操作面板；壳体的内部安装有电动机；电动机的一端安装有带轮；带轮上安装有传送带；另一带轮与齿轮机构相连接；齿轮机构一端与碾轮相连接；碾轮通过碾轮支架固定在壳体内，碾轮支架安装在壳体上；碾轮上方安装有入料口；过滤筛下方安装有出料口；碾轮表面为齿状结构，两个碾轮间相互啮合。

进一步的，操作面板与电动机通过导线相连接；电动机与带轮通过联轴器相连接；两个带轮通过传送带相连接；带轮与齿轮机构通过联轴器相连接；碾轮与齿轮机构通过联轴器相连接。

进一步的，入料口与壳体通过焊接相连接；出料口与壳体通过焊接相连接。

本实用新型的有益效果是：具有特殊的结构，通过操作面板控制整个机构，使送入的废弃塑料被碾碎，操作便捷，工作效率高，极大地降低了成本。

附图说明

图1是本实用新型所述一种建材废弃塑料粉碎机的结构俯视图。

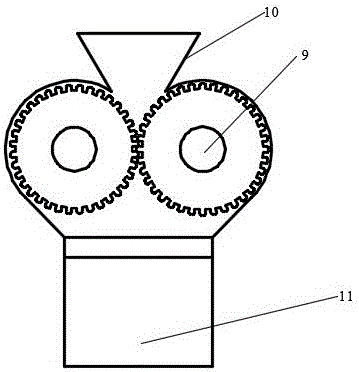

图2是本实用新型所述一种建材废弃塑料粉碎机的结构左视图。

1、壳体；2、操作面板；3、电动机；4、联轴器；5、带轮；6、传送带；7、齿轮机构；8、碾轮支架；9、碾轮；10、入料口；11、出料口。

具体实施方式

下面结合附图对本实用新型作进一步详细描述：

如图1、图2所示，本实用新型所述的一种建材废弃塑料粉碎机，包括壳体1、操作面板2、电动机3、齿轮机构7、碾轮9、入料口10和出料口11，壳体的表面安装有操作面板；壳体的内部安装有电动机；电动机的一端安装有带轮5；带轮上安装有传送带6；另一带轮与齿轮机构相连接；齿轮机构一端与碾轮相连接；碾轮通过碾轮支架8固定在壳体内，碾轮支架安装在壳体上；碾轮上方安装有入料口；过滤筛下方安装有出料口；碾轮表面为齿状结构，两个碾轮间相互啮合。

上述结构中，操作面板与电动机通过导线相连接；电动机与带轮通过联轴器4相连接；两个带轮通过传送带相连接；带轮与齿轮机构通过联轴器相连接；碾轮与齿轮机构通过联轴器相连接。

上述结构中，入料口与壳体通过焊接相连接；出料口与壳体通过焊接相连接。

本实用新型具有特殊的结构，通过操作面板控制整个机构，运用传送带机构和齿轮机构将电动机的机械能传递给带轮，带轮将机械能传递给齿轮机构，齿轮机构将机械能传递给碾轮，碾轮相互挤压将废弃塑料碾碎，操作便捷，工作效率高，极大地降低了成本。

以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
