一种塑料原料清洗烘干装置的制作方法

本实用新型涉及一种塑料原料清洗烘干装置，属于塑料加工领域。

背景技术：
：

近年来，我国PE、PP、PVC等的产量已经超过了钢材的产量。废旧塑料以每年25％的速度增长，而垃圾处理费用只以每年7.5％的速度增长。大多数废旧塑料是不可降解的，堆放很容易污染环境、滋长细菌、并且浪费能源，因此回收利用废旧塑料尤为重要。

现阶段大部分塑料回收都用于生产再生塑料颗粒，生产出的塑料颗粒往往比较脏，灰尘较多，进行下一步加工时需要进行清洗，否则影响塑料颗粒的再利用。

技术实现要素：
：

本实用新型要解决的技术问题是提供一种可以解决回收塑料再利用生产再生塑料颗粒的清洗烘干问题。

为了解决背景技术所存在的问题，本实用新型是采用以下技术方案：

一种塑料原料清洗烘干装置，包括箱体、清洗箱、收集箱，所述清洗箱顶部设有一水箱，水箱底部设有多个喷头，所述喷头出水端设于清洗箱内部；所述清洗箱两侧通过入料口与下料斗连接；所述清洗箱内部中央设有一转轴；所述转轴上设有可加热螺旋转叶；所述清洗箱内部设有一圈滤网，所述滤网与清洗箱内壁之间形成一除杂腔；所述清洗箱由顶盖和两个可组合的侧围组成，所述侧围通过铰链与顶盖连接。

进一步的，所述清洗箱和收集箱设置在箱体内部。

进一步的，所述清洗箱位于收集箱顶部，收集箱上开口，原料通过打开的侧围进入收集箱。

进一步的，所述转轴一端延伸至清洗箱外部与一电机相连，另一端与清洗箱相连。

进一步的，所述顶盖截面为半圆，侧围为四分之一圆，所述顶盖与侧围半径相同。

进一步的，所述除杂腔底部设有一导流坡，除杂腔两侧设有排污软管。

将塑料通过下料斗倒入清洗箱内部，打开电机带动螺旋转叶，打开水箱下的喷头，进行冲洗。塑料上的灰尘随着水流进入除杂腔，沿着排污软管排出；塑料清洗完毕后，螺旋转叶进行加热，讲塑料烘干。

塑料烘干后打开两侧围，塑料掉入收集箱内。完成清洗烘干。

本实用新型有益效果为：结构简单，清洗效率高，节约能源。

附图说明：

图1为本实用新型整体结构平面图；

附图中的标记：1、水箱；2、喷头；3、下料斗；4、电机；5、螺旋转叶；6、排污软管；7、导流坡；8、箱体；9、入料口；10、转轴；11、滤网；12、收集箱；13、清洗箱；14、除杂腔。

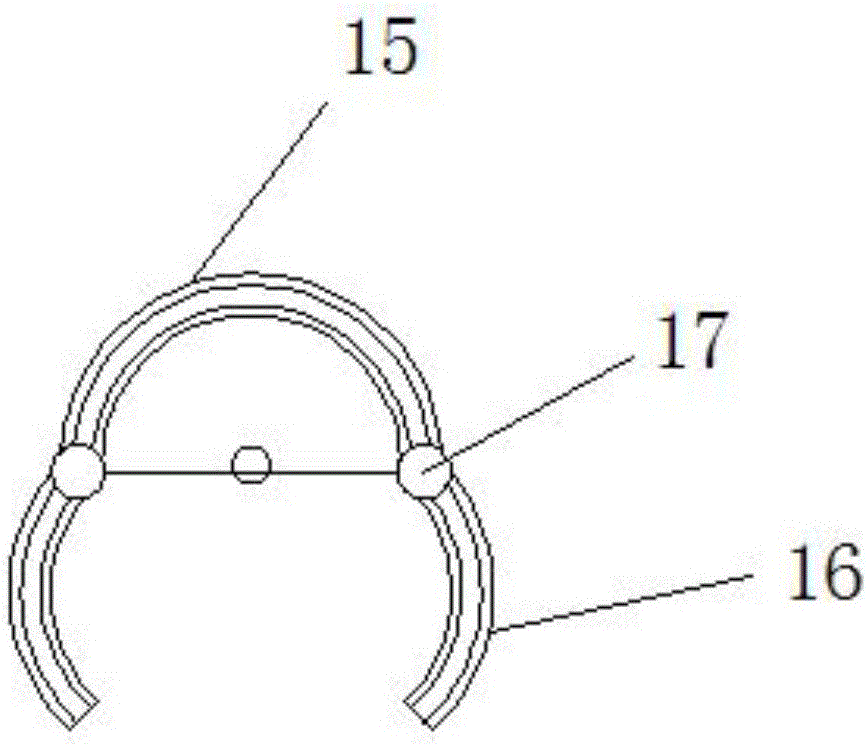

图2为本实用新型整体清洗箱截面示意图；

附图中的标记：15、顶盖；16、侧围；17、铰链。

具体实施方式：

为了使本领域的技术人员更好地理解本实用新型的技术方案，下面将结合附图对本实用新型作进一步的详细介绍。

请参考图1，图1为本实用新型一种具体实施方式的结构示意图。

一种塑料原料清洗烘干装置，包括箱体、清洗箱、收集箱，所述清洗箱顶部设有一水箱1，水箱1底部设有多个喷头2，所述喷头2出水端设于清洗箱内部；所述清洗箱两侧通过入料口9与下料斗3连接；所述清洗箱内部中央设有一转轴10；所述转轴10上设有可加热螺旋转叶5；所述清洗箱内部设有一圈滤网11，所述滤网11与清洗箱内壁之间形成一除杂腔14；所述清洗箱由顶盖和两个可组合的侧围16组成，所述侧围16通过铰链与顶盖15连接。

作为本实用新型的一种优选实施例，所述清洗箱和收集箱设置在箱体内部。

作为本实用新型的一种优选实施例，所述清洗箱位于收集箱顶部，收集箱上开口，原料通过打开的侧围16进入收集箱。

作为本实用新型的一种优选实施例，所述转轴10一端延伸至清洗箱外部与一电机4相连，另一端与清洗箱相连。

作为本实用新型的一种优选实施例，所述顶盖15截面为半圆，侧围为四分之一圆，所述顶盖15与侧围16半径相同。

作为本实用新型的一种优选实施例，所述除杂腔14底部设有一导流坡，除杂腔14两侧设有排污软管。
