油冷水冷中冷于一体的高效集成换热器的制作方法

本实用新型属于散热器技术领域，涉及一种油冷水冷中冷于一体的高效集成换热器。

背景技术：

散热器是风电、冶金、化工、矿山、轻工及重工等行业中普遍使用的冷却设备。利用冷却器可使具有一定温差的两种流体介质实现热交换，从而达到降低温度的效果，保证发热设备正常运行的目的。

冷却器按冷却方式可分为空冷、水冷和油冷，现有的冷却器大多结构单一，一般采用上述三种冷却方式中的一种来设计冷却器，这种冷却方式单一的冷却器可以满足大部分场合的使用， 但是一些对于冷却效果有特殊要求的设备， 这种单一冷却方式的冷却器往往不能满足使用要求；也有一些冷却器生产厂家对组合式冷却器进行了一定程度的探索，但是从目前来看，其产品大多结构复杂， 导致后续使用维护成本较高。目前，市面上也存在一些功能集合的散热器，但是结构布局不尽合理，使用过程中，存在较大安全隐患。

技术实现要素：

本实用新型针对上述问题，提供一种油冷水冷中冷于一体的高效集成换热器，该散热器适用范围广，能有效降低使用成本。

按照本实用新型的技术方案：一种油冷水冷中冷于一体的高效集成换热器，其特征在于：包括油水冷却器，中冷器横向设置于所述油水冷却器后表面上部位置，油水冷却器包括纵向并排布置的油冷却器与水冷却器，所述油冷却器与水冷却器两者表面中间位置开设吸风口，在吸风口的边缘固定导风罩，所述导风罩呈外口小、内口大的圆锥台状，所述油水冷却器的后部贴合设置防尘网，油水冷却器的底部顶角位置设置用于连接的底角板。

作为本实用新型的进一步改进，所述中冷器的进口和出口分别置于油水冷却器沿宽度方向两侧。

作为本实用新型的进一步改进，所述防尘网通过固定板压紧于油水冷却器的背部，固定板通过螺栓、第一垫圈、第二垫圈及蝶形螺栓紧固连接于油水冷却器后部。

作为本实用新型的进一步改进，所述油冷却器的上部设置油冷进口，下部设置油冷出口。

作为本实用新型的进一步改进，所述水冷却器的前端表面上部设置水冷进口，水冷却器的前端表面下部设置水冷出口。

本实用新型的技术效果在于：本实用新型产品针对现有冷却器功能单一的问题而开发设计，可以广泛应用于多种场合，适用范围广，有效降低使用成本。

附图说明

图1为本实用新型的结构示意图。

图2为图1的后视图。

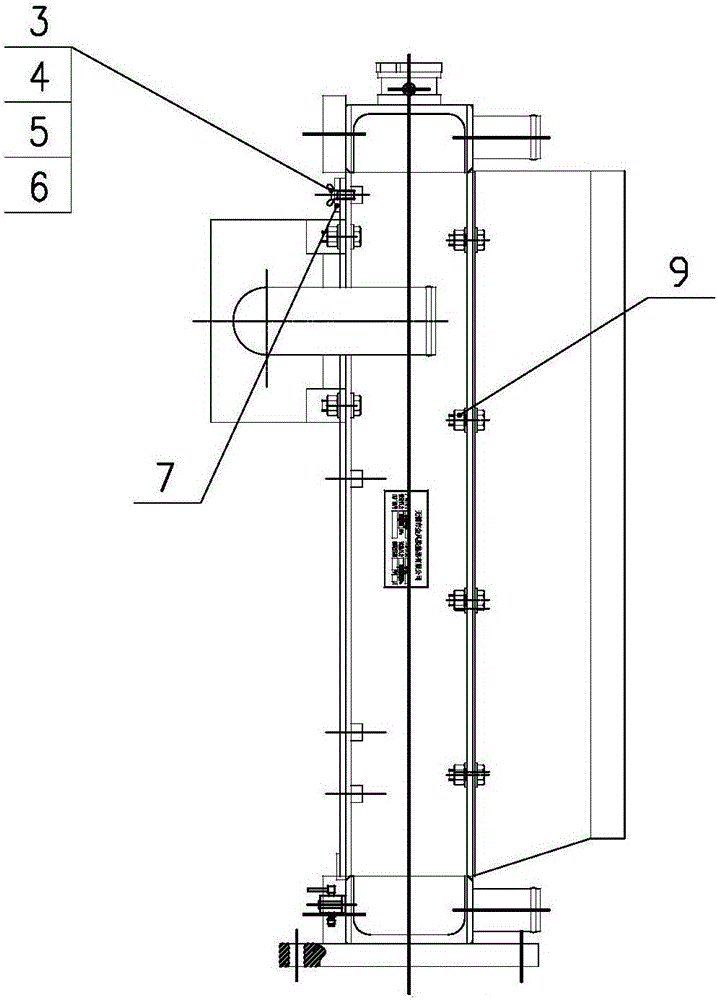

图3为图1的左视图。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步的说明。

图1~3中，包括油水冷却器1、油冷却器1-1、油冷进口1-11、油冷出口1-12、水冷却器1-2、水冷进口1-21、水冷出口1-22、导风罩2、蝶形螺栓3、螺栓4、第一垫圈5、第二垫圈6、固定板7、防尘网8、底角板9等。

如图1~3所示，本实用新型是一种油冷水冷中冷于一体的高效集成换热器，包括油水冷却器1，中冷器10横向设置于所述油水冷却器1后表面上部位置，油水冷却器1包括纵向并排布置的油冷却器1-1与水冷却器1-2，所述油冷却器1-1与水冷却器1-2两者表面中间位置开设吸风口，在吸风口的边缘固定导风罩2，所述导风罩2呈外口小、内口大的圆锥台状，所述油水冷却器1的后部贴合设置防尘网8，油水冷却器1的底部顶角位置设置用于连接的底角板9。底角板9上开设连接孔，通过连接孔与待冷却介质的设备相固定。

中冷器10的进口和出口分别置于油水冷却器1沿宽度方向两侧，中冷器10采用横向布置的方式，两侧分别与油冷却器1-1、水冷却器1-2固定连接，对油冷却器1-1、水冷却器1-2两者连接进一步加固，确保连接可靠稳定。

防尘网8通过固定板7压紧于油水冷却器1的背部，固定板7通过螺栓4、第一垫圈5、第二垫圈6及蝶形螺栓3紧固连接于油水冷却器1后部。

油冷却器1-1的上部设置油冷进口1-11，下部设置油冷出口1-12。

水冷却器1-2的前端表面上部设置水冷进口1-21，水冷却器1-2的前端表面下部设置水冷出口1-22。

本实用新型产品将多个冷却功能集成到一个产品上，有效扩大产品的使用范围，降低客户的使用成本。
