电热炉的面板及电磁炉的制作方法

本申请涉及厨房电器设备技术，尤指一种电热炉的面板和电磁炉。

背景技术：

图1和图2展示的是国内现有电磁炉的面板的结构示意图：面板为平板造型，A为面板烹饪区、B为面板操作区，二者之间没有明显的划分结构。

其中，面板烹饪区与面板操作区属于同一平面。面板烹饪区一般有面积较大的圆弧图案来标识电磁炉面板的加热区，面板操作区一般有开关、功率调节、模式、功率时间显示等触摸和显示的图案。

相关技术的电磁炉的面板具有如下问题：

一、由于面板烹饪区与面板操作区在面板结构上属于同一平面，此平面通常呈水平状态，且没有明显的划分结构，存在如下问题：

1、电磁炉在正常使用过程中，被加热的锅体会有一部分热量传递到电磁炉面板的面板烹饪区上，在长时间的烹饪后，面板烹饪区的温度会逐渐升高，在实际使用操作中会经常因手指误触面板烹饪区而被烫伤；

2、在实际操作电磁炉的过程中，人体与电磁炉之间会保持有一定的距离，电磁炉操作界面会与人的视线形成一定的角度(近乎垂直)，其操作体验较差；而且在实际使用操作过程中，锅内溢出的汁液或其他液体也会滴落到面板操作区上造成触摸键失灵，导致烹饪中断或操作无反应或无法准确触摸按键，而此时必须将操作区的液体人工清除掉才能让电磁炉恢复到正常的工作状态；

3、液体滴落到面板的边缘处也会进行积存，冷却凝固后也不利于清理。

二、市面上的电磁炉面板基本都为平板结构，同质化严重，难以直观的从面板上区分产品高低档次。

技术实现要素：

为了解决上述技术问题中的至少之一，本申请提供了一种电热炉的面板，烹饪过程中滴落至面板上溢流区域处的液体可在重力作用下沿溢流区域下流而落至支撑面上，防止液体在面板上积存，更有利于清理面板。而且，本实用新型提供的面板，其结构脱离了现有的面板结构的设计理念，外观新颖、实用性好，可有效提升电热炉的档次。

为了达到本申请目的，本申请提供了一种电热炉的面板，包括面板本体，所述面板本体的中部处包括有烹饪区域，所述面板本体的至少一板边处包括有溢流区域，所述溢流区域相对于所述烹饪区域倾斜设置。

可选地，所述烹饪区域的外表面为凹曲面。

可选地，所述烹饪区域与所述溢流区域相连接、且其过渡连接面为第一弧形面。

可选地，所述第一弧形面的长度L满足：0＜L≤30mm。

可选地，所述烹饪区域和所述溢流区域的表面均为平面，且所述烹饪区域的内表面与所述溢流区域的内表面之间的夹角α满足：100°≤α＜180°。

可选地，所述面板本体的板边处包括有操作区域，所述操作区域与溢流区域对应设置。

可选地，所述面板本体的各个板边处均包括有所述溢流区域，所述操作区域位于所述面板本体的前板边处的所述溢流区域上。

可选地，相邻所述溢流区域相连接、且其过渡连接面为第二弧形面。

可选地，采用平直的微晶玻璃板进行热弯工艺制成所述面板本体。

可选地，所述烹饪区域的外表面和所述溢流区域的外表面均为平面；或所述烹饪区域的外表面为平面、所述溢流区域的外表面为曲面。

本实用新型还提供了一种电磁炉，包括本体和上述任一实施例所述的电热炉的面板，面板安装在所述本体上。

可选的，倾斜方向优选为溢流区域朝向本体方向倾斜。

与现有技术相比，本实用新型提供的电热炉的面板，面板本体的至少一板边处包括有溢流区域，溢流区域相对于烹饪区域倾斜设置，烹饪过程中滴落至面板上溢流区域处的液体可在重力作用下沿溢流区域下流而落至支撑面上，防止液体在面板上积存，更有利于清理面板。而且，本实用新型提供的面板结构脱离了现有的面板，其结构的设计理念，外观新颖、实用性好，可有效提升电热炉的档次。

较好地，操作区域设置于溢流区域上，在实际操作电热炉的过程中，操作区域朝向用户，用户略低头就可以清楚的看到操作区域上的图案标识，用户操作面板的操作性更好，有效提升了用户的操作体验。而且，液体落至操作区域上会沿操作区域下流而落至支撑面上，不会在操作区域上积存，不会出现触摸键失灵、烹饪中断、操作无反应等问题，更好地保证了电热炉的正常运行。

本申请的其它特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变得显而易见，或者通过实施本申请而了解。本申请的目的和其他优点可通过在说明书、权利要求书以及附图中所特别指出的结构来实现和获得。

附图说明

附图用来提供对本申请技术方案的进一步理解，并且构成说明书的一部分，与本申请的实施例一起用于解释本申请的技术方案，并不构成对本申请技术方案的限制。

图1为相关技术所述的电磁炉的面板的主视结构示意图；

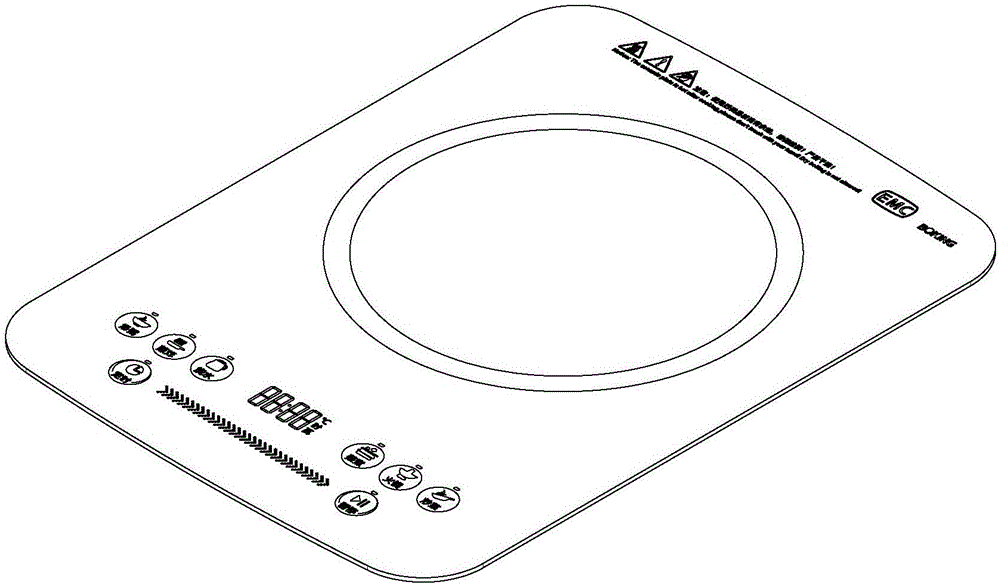

图2为图1所示面板的立体结构示意图；

图3为本实用新型一个实施例所述的电热炉的面板的结构示意图；

图4为图3所示的面板的右视结构示意图；

图5为本实用新型另一个实施例所述的电热炉的面板的右视结构示意图；

图6为本实用新型面板另一实施例侧边倾斜立体示意图。

其中，图3至图6中附图标记与部件名称之间的对应关系为：

1面板本体，11烹饪区域，12溢流区域，13第一弧形面，14操作区域。

具体实施方式

为使本申请的目的、技术方案和优点更加清楚明白，下文中将结合附图对本申请的实施例进行详细说明。需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互任意组合。

在下面的描述中阐述了很多具体细节以便于充分理解本申请，但是，本申请还可以采用其他不同于在此描述的方式来实施，因此，本申请的保护范围并不受下面公开的具体实施例的限制。

本申请提供了一种电热炉的面板，如图3至图5所示，包括面板本体1，面板本体1的中部处(可参见图3中圆环围成的区域)包括有烹饪区域11，面板本体1的至少一板边处(可参见图3至图5及图6中弯折的区域)包括有溢流区域12，溢流区域12相对于烹饪区域11倾斜设置，图3至图5是面向使用者一边有溢流12，图6为面板本体1两侧有溢流区域12。

本实用新型提供的电热炉的面板，面板本体1的至少一板边处包括有溢流区域12，溢流区域12相对于烹饪区域11倾斜设置，烹饪过程中滴落至面板上溢流区域12处的液体可在重力作用下沿溢流区域12下流而落至支撑面上，防止液体在面板上积存，更有利于清理面板。

而且，本实用新型提供的面板，其结构脱离了现有的面板结构的设计理念，其外观新颖、实用性好，有效提升了电热炉的档次。

其中，烹饪区域11的表面为平面、且水平布置，溢流区域12倾斜布置、可为平面或曲面等。

当然，烹饪区域11的外表面也可以为凹曲面，锅具放置在该凹曲面内、且锅具的外表面与凹曲面贴合，也可实现本申请的目的，其宗旨未脱离本实用新型的设计思想，在此不再赘述，但应属于本申请的保护范围内。

可选地，如图3所示，烹饪区域11与溢流区域12相连接、且其过渡连 接面为第一弧形面13。

电热炉在正常使用过程中，被加热的锅体会有一部分热量传递到电热炉面板的烹饪区域11上，在长时间的烹饪后，烹饪区域11的温度会逐渐升高，由于烹饪区域11与溢流区域12不在同一平面，第一弧形面13为二者的划分结构，面板本体1上的操作区域设置在溢流区域12上，在实际使用电热炉的过程中，手指不会误触到烹饪区域11，可避免手指被烫伤。

较好地，如图3所示，烹饪区域11可以是包括面板中部标识出的圆形区域，也可以同时包括圆形区域外的平面延伸区域(烹饪区域11相当于相关技术中的面板烹饪区或加热区，烹饪区域11可以是圆形状，烹饪区域11也可以是方形状等等)，本领域的技术人员应当根据具体情况进行选择。

可选地，如图4所示，第一弧形面13的长度L满足：0＜L≤30mm，按照此尺寸范围制作的面板更美观，而且第一弧形面13的长度短、弧度大，落至第一弧形面13上的液体容易下流，同时制成的电热炉尺寸也较小，不仅美观，还不会占用较大的空间。

较好地，如图3至图5所示，第一弧形面13的长度L为15mm。

第一弧形面13的长度在大于30mm时，也能够实现本申请的目的，但是制成的电热炉则会显得宽大、笨拙，同时由于第一弧形面13的长度尺寸过大、其弧度就会较小，落至第一弧形面13上的液体就不会容易下流，致使其使用性能下降。

可选地，如图4所示，烹饪区域11和溢流区域12的表面均为平面，且烹饪区域11的内表面与溢流区域12的内表面之间的夹角α满足：100°≤α＜180°，更方便于落至溢流区域12上的液体下流。

可选地，面板本体1的板边处包括有操作区域14。

本实用新型的一个实施例中，面板本体1的各个板边处均包括有溢流区域12(此方案图中未示出)，操作区域14位于面板本体1的前板边处的溢流区域12上。

本实用新型的另一个实施例中，如图3和图4所示，面板本体1的前板边处包括有溢流区域12，操作区域14位于溢流区域12上，当然也可以理解 的也包括操作区域14与溢流区域12为同一区域的情况。

当然，也可以是面板本体1的任意一个板边、任意两个板边、任意三个板边上设置溢流区域12，均可实现本申请的目的，其宗旨未脱离本实用新型的设计思想，在此不再赘述，但应属于本申请的保护范围内。

烹饪区域11的内表面与溢流区域12的内表面之间的夹角α满足：100°≤α＜180°，操作区域14位于溢流区域12上，在实际操作电热炉的过程中，操作区域14朝向用户，用户略低头就可以清楚的看到操作区域14上的图案标识，用户操作面板的操作性更好，有效提升了用户的操作体验。

而且，液体落至操作区域14上会沿操作区域14下流而落至支撑面上，不会在操作区域14上积存，不会出现触摸键失灵、烹饪中断、操作无反应等问题，更好地保证了电热炉的正常运行。

其中，如图3所示，操作区域14上具有开关、功率调节、模式、功率时间显示等触摸和显示图案和数字等的标识。

可选地，相邻溢流区域12相连接、且其过渡连接面为第二弧形面(此方案图中未示出)，通过第二弧形面平滑过渡，不会在移动过程中磕碰损伤相邻溢流区域12的连接处，可有效保证长时间试用下产品保持美观。

当然，相邻溢流区域12相连接处也可以成尖角结构，也可实现本申请的目的，其宗旨未脱离本实用新型的设计思想，在此不再赘述，但应属于本申请的保护范围内。

可选地，面板本体1采用平直的微晶玻璃板进行热弯工艺制成，此方法可简化面板本体1的制作难度、同时保证面板本体1的强度。

当然，面板本体1也可以是采用注塑工艺制成，也可实现本申请的目的，其宗旨未脱离本实用新型的设计思想，在此不再赘述，但应属于本申请的保护范围内。

可选地，烹饪区域11的外表面和溢流区域12的外表面均为平面；或烹饪区域11的外表面为平面、溢流区域12的外表面为曲面，曲面可以是凹曲面，也可以是凸曲面，均可实现本申请的目的。

本实用新型还提供了一种电磁炉(图中未示出)，包括底座、安装在底 座上的上盖和上述任一实施例的电热炉的面板，安装在上盖上。

本实用新型提供的电磁炉，具有上述任一实施例提供的电热炉的面板的全部优点，在此不再赘述。

综上所述，本实用新型提供的电热炉的面板，面板本体的至少一板边处包括有溢流区域，溢流区域相对于烹饪区域倾斜设置，烹饪过程中滴落至面板上溢流区域处的液体可在重力作用下沿溢流区域下流而落至支撑面上，防止液体在面板上积存，更有利于清理面板。

而且，本实用新型提供的面板，其结构脱离了现有的面板结构的设计理念，外观新颖、实用性好，可有效提升电热炉的档次。

在本申请的描述中，术语“安装”、“相连”、“连接”、“固定”等均应做广义理解，例如，“连接”可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本申请中的具体含义。

在本说明书的描述中，术语“一个实施例”、“一些实施例”、“具体实施例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或特点包含于本申请的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或实例。而且，描述的具体特征、结构、材料或特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

虽然本申请所揭露的实施方式如上，但所述的内容仅为便于理解本申请而采用的实施方式，并非用以限定本申请。任何本申请所属领域内的技术人员，在不脱离本申请所揭露的精神和范围的前提下，可以在实施的形式及细节上进行任何的修改与变化，但本申请的专利保护范围，仍须以所附的权利要求书所界定的范围为准。
