一种吸油烟机的清洗装置的制作方法

本实用新型涉及一种吸油烟机的清洗装置。

背景技术：

现今大部分带清洗功能的吸油烟机都带有水杯，并采用水杯外置于油烟机的形式。烟机外置水杯有两种形式：一种是水杯长期与烟机连接外置于烟机外部；另一种是水杯在清洗时安装在烟机指定位置。第一种外置的水管、清洗水杯长期暴露于烟机外部，极易造成水杯管路的老化及大量颗粒物进入清洗系统，影响清洗系统整体寿命。第二种水杯平常不与烟机连接，使用时把水倒满清洗水杯然后安装水杯到指定位置，使用不方便，并且由于这种外置式水杯的设计造成一旦水杯损坏后用户除从商家处购买指定型号水杯外没有更为便捷便宜的更换手段，影响清洗系统的使用。

技术实现要素：

本实用新型的目的在于克服现有技术的不足之处，提供一种使用方便、不需要水杯、清洗系统寿命长的吸油烟机清洗装置。

本实用新型的目的是这样实现的：

一种吸油烟机的清洗装置，其特征在于在吸油烟机上设置有清洗水泵，清洗水泵的出水端与吸油烟机的清洗喷管相连，清洗水泵的进水端连接有在使用时能从吸油烟机抽出引至水源处的吸水管。

如上所述的一种吸油烟机的清洗装置，其特征在于在吸油烟机上的内部设置有将吸油区域隔开，形成独立区域的烟机隔板，所述的清洗水泵和吸水管装在独立区域内。

如上所述的一种吸油烟机的清洗装置，其特征在于在吸油烟机上安装有保护盒，所述的清洗水泵和吸水管装在保护盒内。

如上所述的一种吸油烟机的清洗装置，其特征在于在独立区域位置的烟机外壳上设置有吸水嘴固定座、在吸水管的端部设有吸水嘴，吸水嘴可固定在吸水嘴固定座上。

如上所述的一种吸油烟机的清洗装置，其特征在于在保护盒中设有中间板将保护盒隔开，所述清洗水泵和吸水管分开放置。

如上所述的一种吸油烟机的清洗装置，其特征在于保护盒由盒体和翻盖组成，保护盒上有弹簧卡扣。

本实用新型一种吸油烟机的清洗装置把清洗系统与吸油烟机吸油区域隔开，可以减小大量颗粒物进入清洗系统的机率，吸水管可随时抽出引向水源，使用方便、不需要水杯、能延长清洗系统的使用寿命。

【附图说明】

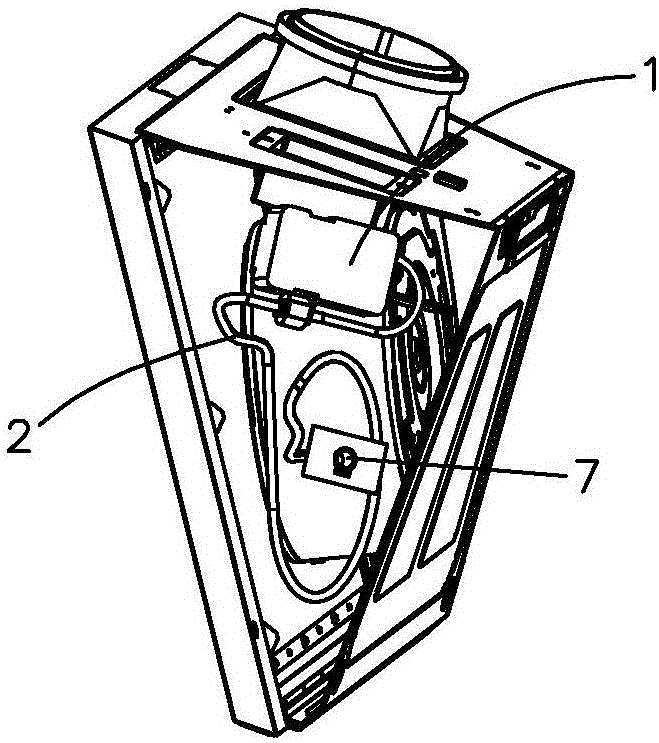

图1是本实用新型的结构图。

图2是本实用新型的局部结构图之一。

图3是本实用新型的局部结构图之二。

图4是本实用新型的吸水嘴固定座和吸水嘴结构示意图之一。

图5是本实用新型的吸水嘴固定座和吸水嘴结构示意图之二。

图6是本实用新型实施例二的结构示意图。

图7是本实用新型实施例二的局部结构示意图之一。

图8是本实用新型实施例二的局部结构示意图之二。

【具体实施方式】

一种吸油烟机的清洗装置，其在吸油烟机上设置有清洗水泵1，清洗水泵1的出水端与吸油烟机的清洗喷管相连，清洗水泵1的进水端连接有在使用时能从吸油烟机抽出引至水源处的吸水管2。使用清洗功能时，将吸水管2从烟机上抽出引至水源处，再启动清洗水泵1实现对吸油烟机的清洗。

本实用新型有二种实施方案，实施例一是在吸油烟机上的内部设置有将吸油区域隔开，形成独立区域3的烟机隔板4，所述的清洗水泵1和吸水管2装在独立区域3内。在独立区域3位置的烟机外壳上设置有吸水嘴固定座7、在吸水管2的端部设有吸水嘴6，吸水嘴6可固定在吸水嘴固定座7上。烟机隔板4将清洗系统与吸油区域隔开，能有效地阻止油烟和其他颗粒物进入清洗系统。并且独立区域3可以设计得足够大，使得吸水管2在不使用清洗功能时处于烟机区域3内。吸水嘴固定座7与吸水嘴6采用按压式结构，吸水嘴6置于烟机外部，固定在吸水嘴固定座7上，按压吸水嘴6，吸水嘴6能从吸水嘴固定座7上取出，使用完后取出的吸水嘴6放回吸水嘴固定座7，再次按压吸水嘴6，吸水嘴6与吸水嘴固定座7即可连接。在使用清洗功能时，从吸水嘴固定座7上取出吸水嘴6，吸水嘴6带动吸水管2一起从烟机内部独立区域3抽出，将其插入水源抽水。

实施例二，是在吸油烟机上安装有保护盒5，所述的清洗水泵1和吸水管2装在保护盒5内。保护盒5可固定在吸油烟机上的内部或外部。保护盒5中设有中间板将保护盒隔开，所述清洗水泵1和吸水管2分开放置。保护盒上预留有缺口。出水管通过此缺口进入吸油烟机内部。清洗系统的吸水管2、吸水嘴6在不使用清洗功能时放置在保护盒5中，在使用清洗功能时通过从保护盒5中取出，引向水源，可实现水路互通。

保护盒5采用开合式结构，由盒体8和翻盖9组成，保护盒上有弹簧卡扣10，按压翻盖，可开启保护盒5。
