太阳能电池板除尘装置的制作方法

本实用新型属于太阳能电池板清洗领域，特别是指一种太阳能电池板除尘装置。

背景技术：

随着太阳能的广泛应运，光伏发电场会越来越多，但许多因素影响着电池板的发电效率，如电池板的转化效率，电池板的材料，环境因素等；电池板长期搁置在野外，上面会铺满尘埃，颗粒物等，反射太阳光，导致太阳能电池板发电效率降低。

技术实现要素：

为了清除太阳能电池板上的灰尘，提高电池板的发电效率，本实用新型提供一种太阳能电池板除尘装置。

本实用新型提供的太阳能电池板除尘装置，包括：电机、连接于电机转轴上的中空转动擦拭盘、连接于中空转动擦拭盘背面的软管，连接于软管的喷气机构、与电机连接的连接杆及电源，中空转动擦拭盘正面设有喷气孔及擦拭布条。

在一些实施方式中，中空转动擦拭盘背面这有一环形转动部，环形转动部与中空转动擦拭盘嵌设连接，软管与一环形转动部连接，软管与中空转动擦拭盘内部空腔连通。

在一些实施方式中，喷气机构的结构为：软管经控制阀、调压阀与高压储气罐连接。

在一些实施方式中，中空转动擦拭盘上的喷气孔及擦拭布条相间设置，且沿中空转动擦拭盘径向设置。

在一些实施方式中，连接杆上设有控制开关，控制开关与电源连接。

本实用新型提供的太阳能电池板除尘装置，与现有技术相比，本实用新型的有益效果是：

本实用新型提供的太阳能电池板除尘装置，通过擦拭和吹尘的结合，有效的去除电池板表面的杂物和灰尘，从而提高电池板对光能的吸收效率和转化效率，提高太阳能电池板的使用寿命率。另外，装置通过自重提供擦拭压力，转动盘自转提供平移动力，减轻了擦拭人员的劳动强度，满足了对太阳能电池板除尘的要求，具有操作简单，成本低，实用性强等优点。

附图说明

图1为本实用新型提供的第一种实施方式的太阳能电池板除尘装置的结构示意图；

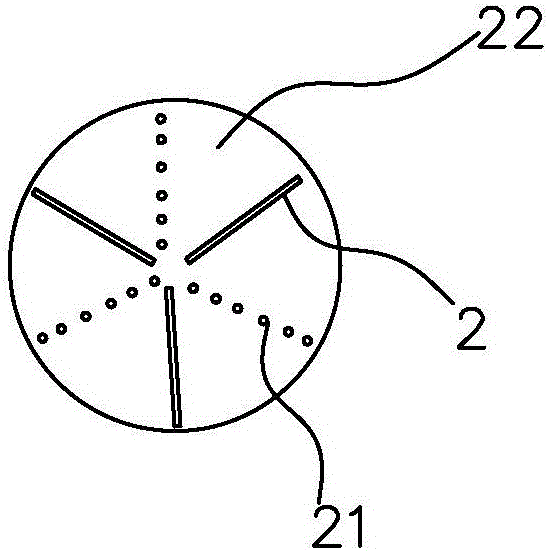

图2为图1所示的太阳能电池板除尘装置中中空转动擦拭盘的主视图。

图中：1-电机；2-中空转动擦拭盘；3-软管；4-喷气机构；5-连接杆；6-电源；7-调压阀；8-高压储气罐；9-控制阀；21-喷气孔；22-擦拭布条；23-环形转动部；51-控制开关。

具体实施方式

以下结合附图和实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。

图1和图2示意性地显示了根据本实用新型两种实施方式的太阳能电池板除尘装置。

如图1所示，本实用新型提供的太阳能电池板除尘装置，太阳能电池板除尘装置，包括：电源6、连接于电源6的电机1、连接于电机1转轴上的中空转动擦拭盘2。

如图1所示，中空转动擦拭盘2背面有一环形转动部23，环形转动部23与 中空转动擦拭盘2嵌设连接，另外设有一软管3与一环形转动部23连接，软管3与中空转动擦拭盘2内部空腔连通，软管3与喷气机构4连接，其喷气机构4包括控制阀9、调压阀7及高压储气罐8，软管3经控制阀9、调压阀7与高压储气罐8连接。

如图1所示，电机1连接一连接杆5，连接杆5上设有控制开关51，控制开关51与电机1及电源6连接。

如图2所示，中空转动擦拭盘2正面设有喷气孔21及擦拭布条22，中空转动擦拭盘2上的喷气孔21及擦拭布条22相间设置，且沿中空转动擦拭盘2径向设置。

上述说明示出并描述了本实用新型的优选实施例，如前，应当理解本实用新型并非局限于本文所披露的形式，不应看作是对其他实施例的排除，而可用于各种其他组合、修改和环境，并能够在本文所述实用新型构想范围内，通过上述教导或相关领域的技术或知识进行改动。而本领域人员所进行的改动和变化不脱离本实用新型的精神和范围，则都应在本实用新型所附权利要求的保护范围内。
