卡箍式净水器的制作方法

本实用新型涉及净水设备技术领域，具体地说，涉及用于厨房的一种卡箍式净水器。

背景技术：

水乃生命之源，但社会的快速发展，造成了环境的不断恶化，水污染问题备受社会各界的高度关注，随着生活的改善，人们对饮用水质量的要求不断提高。

传统的自来水处理方法，已不能保证提供品质优良的饮用水，而且在市政供水中还存在着两次污染的问题，如高层的水箱供水，漫长的自来水输送管线，都会造成潜在的铁锈、水垢及微生物等污染问题，因此，各种品牌的净水器应运而生。

现有的净水器包括筒体，筒体的两端设有法兰，法兰上设有通孔，法兰与设有孔的盖子通过螺栓连接，拆装不便，特别是在更换滤芯时，需要将法兰上的螺栓全部拆下，费时费力。

技术实现要素：

本实用新型的目的在于提供一种卡箍式净水器，拆装方便。

本实用新型公开的卡箍式净水器所采用的技术方案是:

一种卡箍式净水器，包括筒体、滤芯和第一端盖，所述滤芯设于筒体内，还包括一卡箍，所述第一端盖的一端设有第一凸缘，所述筒体的一端设有第一外凸部，所述卡箍为设有缺口的环状，所述卡箍内侧设有卡槽，所述卡箍通过穿过缺口的锁紧件锁紧。

作为优选方案，卡箍式净水器还包括第二端盖和另一卡箍，所述第二端盖的另一端设有第二凸缘，所述筒体的另一端设有第二外凸部，所述另一卡箍为设有缺口的环状，所述另一卡箍内侧设有卡槽，所述另一卡箍通过穿过缺口的锁紧件锁紧。

作为优选方案，卡箍式净水器还包括支架、卡条和卡带，所述卡条和卡带均为圆弧状，所述卡条设于卡带内侧，所述卡带的一端设有圆柱螺母，另一端设有圆柱垫片，所述支架的两侧设有支撑片，所述两支撑片之间设有锁紧环，所述锁紧环上设有螺丝孔，所述卡带通过穿过圆柱垫片、锁紧环与圆柱螺母螺纹连接的螺丝将卡条束紧。

作为优选方案，所述锁紧件为螺栓和螺母。

本实用新型公开的卡箍式净水器的有益效果是：其中一卡箍内侧的卡槽容置第一端盖上的第一凸缘和筒体一端的第一外凸部，通过锁紧件锁紧卡箍的两端将第一端盖连接于筒体的一端，另一卡箍内侧的卡槽容置第二端盖上的第二凸缘和筒体另一端的第二外凸部，通过锁紧件锁紧卡箍的两端将第二端盖连接于筒体的另一端，更换滤芯时，只需松开筒体一端的锁紧件，简便、快捷。

附图说明

图1是本实用新型卡箍式净水器的爆炸结构示意图；

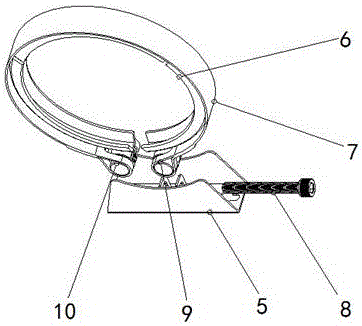

图2是本实用新型卡箍式净水器的支架、卡条和卡带连接结构示意图。

具体实施方式

下面结合具体实施例和说明书附图对本实用新型做进一步阐述和说明:

请参考图1，一种卡箍式净水器，包括筒体1、滤芯2、第一端盖41和第二端盖42、两卡箍3、支架5、卡条6和卡带7。

所述滤芯2设于筒体1内，所述第一端盖41的一端设有第一凸缘，所述第二端盖42的另一端设有第二凸缘，所述筒体1的一端设有第一外凸部，另一端设有第二外凸部，所述卡箍3为设有缺口的环状，所述卡箍3内侧设有卡槽，一卡箍3内侧的卡槽容置第一端盖41上的第一凸缘和筒体1一端的第一外凸部，一螺栓穿过卡箍3的两端与螺母连接将第一端盖41连接于筒体1的一端，另一卡箍3内侧的卡槽容置第二端盖42上的第二凸缘和筒体1另一端的第二外凸部，另一螺栓穿过卡箍3的两端与螺母连接将第二端盖42连接于筒体1的另一端。

请参考图2，所述卡条6和卡带7均为圆弧状，所述卡条6设于卡带7内侧，所述卡带7的一端设有圆柱螺母10，另一端设有圆柱垫片9，所述支架6的两侧设有支撑片，所述两支撑片之间设有锁紧环，所述锁紧环上设有螺丝孔，所述卡带7套设于筒体1上，所述卡带7通过穿过圆柱垫片9、锁紧环与圆柱螺母10螺纹连接的螺丝8将卡带7束紧，卡带7束紧卡条6，将支架5固定于筒体1下方。

锁紧或松开螺栓即可将第一端盖41或第二端盖42锁紧或打开，操作方便、快捷。

最后应当说明的是，以上实施例仅用以说明本实用新型的技术方案，而非对本实用新型保护范围的限制，尽管参照较佳实施例对本实用新型作了详细地说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的实质和范围。
